27. Перекриття із лінійних елементів

27.1. Загальні відомості

Перекриття одноповерхових каркасних споруд із лінійних елементів мають широке застосування. У промисловому та сільськогосподарському будівництві застосовують дві системи покрить: прогонну і без прогонну.

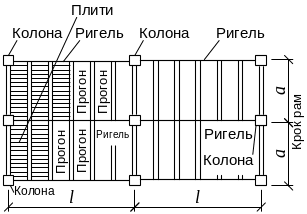

За прогонної системи (рис. 27.1, а) по ригелях поперечних рам укладають поперечні прогони, на які опираються невеликі плити, що утворюють настил перекриття. Прогони можуть бути залізобетонними і металевими – прокатними і решітчастими, укладені по стропильних фермах і балках. Крок прогонів 1,5 – 3м. Прогонна система мало індустріальна і тому має обмежене застосування.

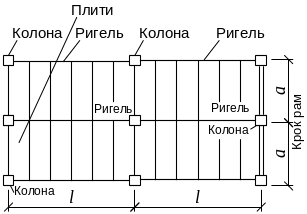

У разі безпрогонної системи (рис. 27.1, b) настил складається із ребристих або плоских плит прольотом 6 або 12м, що безпосередньо опираються на ригелі поперечних рам.

27. 2. Плити покриття

Залізобетонні ребристі плити виготовляють прольотами 6 і 12 м завширшки 1,5 та 3м.

Плити прольотами 6 і 12м можуть бути з попереднім напруженням і без нього, а плити прольотом 12м – тільки попередньо-напруженими. Маса панелей становить 1500 – 4000кг.

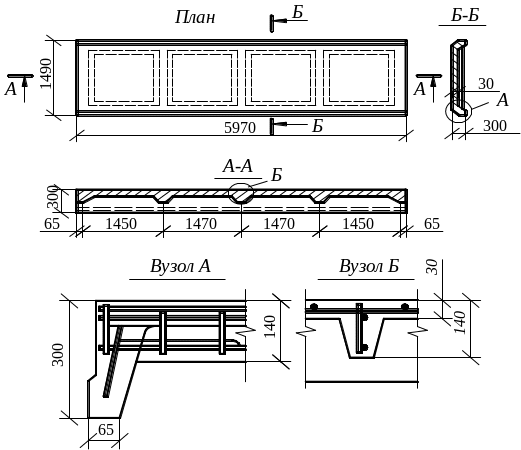

Ребриста плита з номінальними розмірами в плані 6×1,5м має полку 30мм, два повздовжні ребра заввишки 300 мм і поперечні ребра заввишки 140мм (рис. 27.2).

Повздовжні і поперечні ребра плити армують плоскими зварними каркасами. Полку армують зварною сіткою. Для кріплення плит до несучих конструкцій покрить по кінцях поздовжніх ребер встановлюють коротиші із прокатних кутників; коротиші приварені до поздовжньої робочої арматури.

За ширини плити 3 м поперечні ребра розташовують частіше

a

b Рис. 27.1. Системи покриттів: a – з прогонами; b – без прогонні

27.2. Плита покриття шириною 1,5 м

(через 1м), полка має товщину 25мм (рис. 27.3.)

Плити комплексної конструкції мають полку завтовшки 100, 120, 140, і 160 мм із комірчатого або легкого бетону класу В5 і ребра заввишки 200 мм із важкого бетону класу В20 (рис. 27.4.). Полку армують двома зварними сітками, ребра – плоскими зварними каркасами. В покриттях з плитами комплексної конструкції утеплювач не вимагається. Плити-оболонки КЖС з склепінчастою поверхнею (рис.27.5) мають ширину 1,5 і 3м і прольоти 12, 18 і навіть 24 м.

Плити типу “два Т” прольотами 12, 18 і 24 м завширшки 3 м застосовують у спорудах без ліхтарів (рис. 27.6). Ці плити за деякими показниками вигідно відрізняються від типових ребристих плит. Їх виготовляють із попереднім напруженням. Поздовжні ребра армують стрижневою арматурою із сталі класу А-ІV, а поличку – зварними сітками. Бетон класу В40 – В50. Аналогічно вирішені плити типу “П”, що є багатопрольотними конструкціями на проліт.

Плити всіх типів повинні бути приварені до закладних деталей несучих конструкцій перекриття не менше ніж в чотирьох кутах. Шви між залізобетонними плитами заливають цементним розчином, а між плитами із легкого бетону – розчином малої щільності.

У табл. 27.1 наведені техніко-економічні показники деяких типів плит перекриття.

Плити покрить розраховують аналогічно до ребристих плит перекриття.
