Некоммерческое акционерное общество

«АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ»

Кафедра электроснабжения промышленных предприятий

Расчетно-графическая работа №1

по дисциплине «Основы проектирования релейной защиты»

на тему: «Расчет продольной дифференциальной защиты трансформатора с использованием реле РНТ-565»

Специальность - Электроэнергетика

Выполнил Саурин А. Группа РЗиА-08-2

Номер зачетной книжки 084146

Руководитель Уткин Л.А.

Алматы 2012

Содержание

1 Задание и исходные данные ……......…………………………………...…...3

2 Расчетная часть…………………...…………………………………………...4

2.1Расчет токов короткого замыкания…………………………………......…4

2.2 Расчет номинальных параметров………………………………...........….6

2.3 Предварительный ток срабатывания..........................................................7

2.4 Предварительная проверка чувствительности..........................................8

2.5 Определение числа витков обмоток реле РНТ-565...................................8

2.6 Проверка чувствительности защиты........................................................11

2.7 Расчет количества витков обмоток реле РНТ-565..................................11

2.8 Схема подключения реле РНТ-565...........................................................12

Заключение ……………………………………………………………………...13

Список литературы ……………………………………………………………..14

1 Задание и исходные данные

Произвести расчет дифференциальной защиты трансформатора с использованием реле РНТ-565.

Исходные данные:

Л1: l = 23 км; x_уд = 0,38 Ом/км;

Л2: l = 11 км; x_уд = 0,43 Ом/км;

Л3: l = 28 км; x_уд = 0,4 Ом/км;

Л4: l = 35 км; x_уд = 0,37 Ом/км;

Принимаем

Схема электрической сети, в которой располагается защищаемый трансформатор, показана на рисунке 1

Рисунок 1 - Схема электрической сети

2 Расчетная часть

2.1 Расчет токов короткого замыкания

Необходимо рассчитать токи короткого замыкания. КЗ за трансформатором на стороне 10 кВ (точка К1). Требуется рассчитать ток КЗ, приведенный к стороне 10 кВ и 110 кВ. На рисунке 2 приведена схема замещения.

Рисунок 2 - Схема замещения

Для расчета используем метод относительных единиц.

Выбираем базисную мощность

Рассчитываем параметры схемы замещения энергосистемы

Находим эквивалентное сопротивление схемы.

Составляем схемы замещения в программе Electronics Workbench Multisim v8.2.12 и снимаем показания амперметров при максимальном и минимальном режимах энергосистемы.

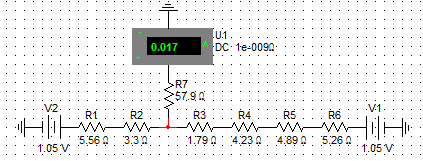

Рисунок 3 – Максимальный режим системы

Рисунок 4 – Минимальный режим системы

Амперметры показывают ток КЗ в относительных единицах и , приводим эти значения к 10 кВ и 110 кВ, для этого рассчитываем базисные токи

Ток КЗ в максимальном режиме приведенный к 10 кВ

Ток КЗ в максимальном режиме приведенный к 110 кВ

Ток КЗ в минимальном режиме приведенный к 10 кВ

Ток КЗ в минимальном режиме приведенный к 110 кВ
