5. Домашнее задание
Проанализировать конструктивное исполнение домашнего персонального компьютера, составить схему размещения компонентов на системных платах различных форм-факторов, провести анализ.
Описать технологию изготовления печатных плат (http://www.ixbt.com/mainboard/formoza.html)
6. Рекомендуемые источники
Мюллер С. Модернизация и ремонт ПК: 19-е изд. – М. «ООО И.Д. Вильямс», 2013. – 2025 с.
Степаненко О.С. Практическая сборка и наладка ПК. – М.: ООО «И.Д. Вильямс», 2011. – 336 с.
Гук М. Ю. Аппаратные средства IBM PC: Энциклопедия. М.: Питер, 2008, 1072 с.
Интернет-ресурсы
Электронный ресурс «Библиотека FictionBookLib.ru». Форма доступа: http://fictionbook.ru/author/aleksandr_vatamanyuk/obslujivanie_i_nastroyika_kompyutera/read_online.html

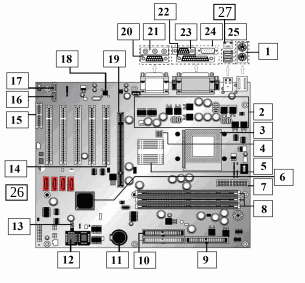

Приложение
1
№ |
Разъем |
№ |
Разъем |
1 |
Порты клавиатуры и мыши PS/2 |
14 |
Разъемы PCI |
2 |
Модуль преобразования напряжения VRM |
15 |
Разъем для встроенного модема или звуковой карты AMR |
3 |
Гнездо для процессора Socket |
16 |
Разъем Video/audio in |
4 |
4-х контактный разъем блока питания ATX12V |
17 |
Разъем Modem in |
5 |
Chipset (Северный мост) |
18 |
AC'97 Audio Codec Микросхема встроенной звуковой системы |
6 |
Chipset (Южный мост) |
19 |
PCI-Express Разъем для видеокарты |
7 |
20-ти контактный разъем блока питания ATX12V |
20 |
Порт MIDI/Joystick (DB15-S) |
8 |
Разъемы для оперативной памяти DIMM |
21 |
Разъем для подключения колонок и микрофона Line-out, Line-in, Mic-in |
9 |
Разъем IDE для FDD (34 контакта) |
22 |
LPT порт - Параллельный порт для принтера IEEE1284 Type A (DB25-S) |
10 |
Разъемы для HDD IDE (ATA) (40 контактов) |
23 |
Последовательный порт COM1 (DB9-P) |
11 |
Разъем для аккумуляторной батарейки |
24 |
Разъем для монитора SVGA ((DB15-S) |
12 |
Гнездо для Flash BIOS |
25 |
Разъем для подключения клавиатуры и мыши PS/2 (miniDIN) |
13 |
Разъем кабельного соединителя USB |
26 |
Разъемы для HDD SATA (7 контактов) |
|
|
27 |
Разъемы RJ-45 для сетевого кабеля (8P8C) |
