Жұмыстың мазмұны.
Жұмыстың мақсаты.
Тапсырмаларды орындау кезіндегі негізгі командалар тізімі.
ПЭВМ – ғы жеке тапсырма нәтижесі.
Жұмыстың қорытындысы.
4 - Зертханалық жұмыс. Бейнелерді редакциялау командаларын үйрену.
Жұмыстың мақсаты: Қарапайым графикалық командаларды жасап қалыптастыра білу.
Жұмысты орындау реті: 1. Теориялық материалды зерттеу.
2. Көрсетілген тәжірибелік тапсырмаларды орындау.
3. Нұсқаға сәйкес мұғалімнен жеке тапсырма алу.
4. Жеке тапсырманы орындау.
5. Зертханалық жұмысты рәсімдеу.
6. Бақылау сұрақтарына жауап беру.
4.1 - Зертханалық тапсырма.
1. 4.2 суреттегідей бастапқы объектті салыңыз. ( суреттің жоғары сол жағы).
2. 4.2 суреттегідей операция тізбектерін орындаңыз.
4.2 – Зертханалық тапсырма.
1. 50мм болатын квадрат құрыңыз.
2. Құрастырылған объектіні 1,5 – ке ұлғайтып, оны 45 градусқа бұрыңыз.
4.3 – Зертханалық тапсырма.
1. Диаметрі 60мм шеңбер құрыңыз. (120, 100).
2.Шеңбердің диаметрін 35мм-ге дейін өзгертіңіз.
4.4 – Зертханалық тапсырма. 4.7-суретте көрсетілгендей, тізбек бойынша жұмысты орындаңыз.
4.5 – Зертханалық тапсырма.
4.8-суретте көрсетілгендей, тізбек бойынша жұмысты орындаңыз.
4.2 – сурет. Rotate командасымен жұмыс.

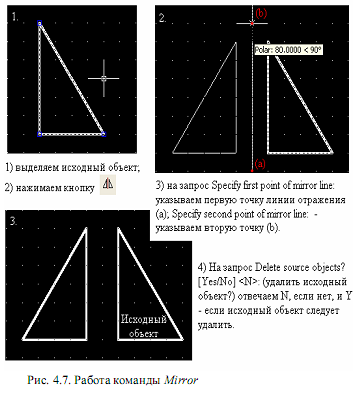

4.7 – сурет. Mirror командасымен жұмыс.

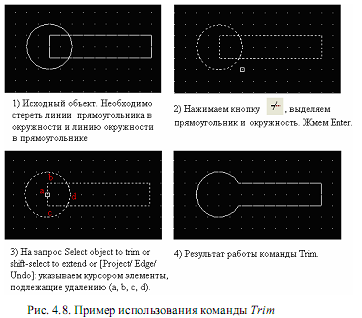

4.8 – сурет. Trim командасын қолдану үлгісі.
4.6 – Зертханалық тапсырма.
Диаметрі 20мм болатын, алты шеңберден массив жасаңыз. Әрқайсысы центрден 70мм тең алып тасталған.
Жұмыстың мазмұны.
Жұмыстың мақсаты.
Тапсырмаларды орындау кезіндегі негізгі командалар тізімі.
ПЭВМ – ғы жеке тапсырма нәтижесі.
Жұмыстың қорытындысы.
5 – Зертханалық жұмыс. AutoCAD құралдарының көмегімен күрделі объектілерді құру.
Жұмыстың мақсаты: AutoCAD құралдарының көмегімен күрделі объектілерді құруды жасап үйрену.
Жұмысты орындау реті: 1. Теориялық материалды зерттеу.
2. Көрсетілген тәжірибелік тапсырмаларды орындау.
3. Нұсқаға сәйкес мұғалімнен жеке тапсырма алу.
4. Жеке тапсырманы орындау.
5. Зертханалық жұмысты рәсімдеу.
6. Бақылау сұрақтарына жауап беру.
5.1. – Зертханалық тапсырма.
5.2 суретті өлшемсіз салып алыңыз.
5.2. – сурет. 5.1 – зертханалық тапсырманы орындауға арналған объект.
5.2. – Зертханалық тапсырма.
1. 5.4 суретте көрсетілген объектілерді құрыңыз.
2. Әр түрлі стильдегі контурларды пайдаланып, оларды штрихтаңыздар.
Жұмыстың мазмұны.
Жұмыстың мақсаты.
Тапсырмаларды орындау кезіндегі негізгі командалар тізімі.
ПЭВМ – ғы жеке тапсырма нәтижесі.
Жұмыстың қорытындысы.
6 – Зертханалық жұмыс. AutoCAD құралдарымен сызбаларды жасау.
Жұмыстың мақсаты: Мәтін құруды, өлшемдер енгізуді, өлшемдерді өзгертуді, сызбадан мәліметтерді алуды оқып үйрену.
Жұмысты орындау реті: 1. Теориялық материалды зерттеу.
2. Көрсетілген тәжірибелік тапсырмаларды орындау.
3. Нұсқаға сәйкес мұғалімнен жеке тапсырма алу.
4. Жеке тапсырманы орындау.
5. Зертханалық жұмысты рәсімдеу.
6. Бақылау сұрақтарына жауап беру.
6.1 – Зертханалық тапсырма.
Мultiline Text құралын пайдалана отырып, төмендегі көрсетілген мазмұндағыдай мәтіндік жазуды жазыңыз:
* Өлшемдер үшін анықтама.
Қиыстырылған позитивті әдіспен баспа платасын дайындау.
Плата ГОСТ 23752-79 стандартына сәйкес келуі керек. Қаттылығы – 1.
Кординаталық тор қадамы 2,5мм.
Дәлдік классы ГОСТ 23751-86 бойынша 2.
Өткізгіш конфигурациясын координаталық торда ұстап тұру.
Суреттегі баспа плата элементтері параметрі 1,2 – кестеде көрсетілген.
Кез келген контактілі алаң формасы.
ТУ6-09-4065-88 Розе балқымасын жабу.
Суреттің максимальды ауытқуы ±0,1мм.
6.2 – Зертханалық тапсырма.
Text командасын қолдана отырып, төмендегі көрсетілген мазмұндағыдай мәтіндік жазуды жазыңыз:
«Тесік диаметрі: 4»
«45° бұрытың астына арқалықты (балканы) орналастырыңыз.
6.7 – сурет. Бүйір түріндегі диаметрге нұсқау.
6.3 – Зертханалық тапсырма.
5.1 – тапсырманы өлшемдерді орнатып орындаңыз.
6.7 – суретте көрсетілгендей, объект құрыңыз.
Бүйір түріндегі диаметрге белгі үшін өзіндік өлшемдік стильді жасаңыз.
