Вертлюжный противовес.

Shackle backweight

Вертлюжный противовес.

Shackle backweight.

1 — ушко нижнее;	1 — an eye lower;
2 — кольцо уплотнительное;	2 - thimble strong;
3 — корпус;	3 — a case;
4-- винт установочный;	4 - screw customizing;
5 — подшипник;	5 — the bearing;
6 — гайка круглая;	6 — a screw box circular;
7 -штифт конический;	7 - pin conical;
8—серьга;	8 — a link;
9 — штырь;	9 — the pintle;
10—шплинт	10 — a cotter

.

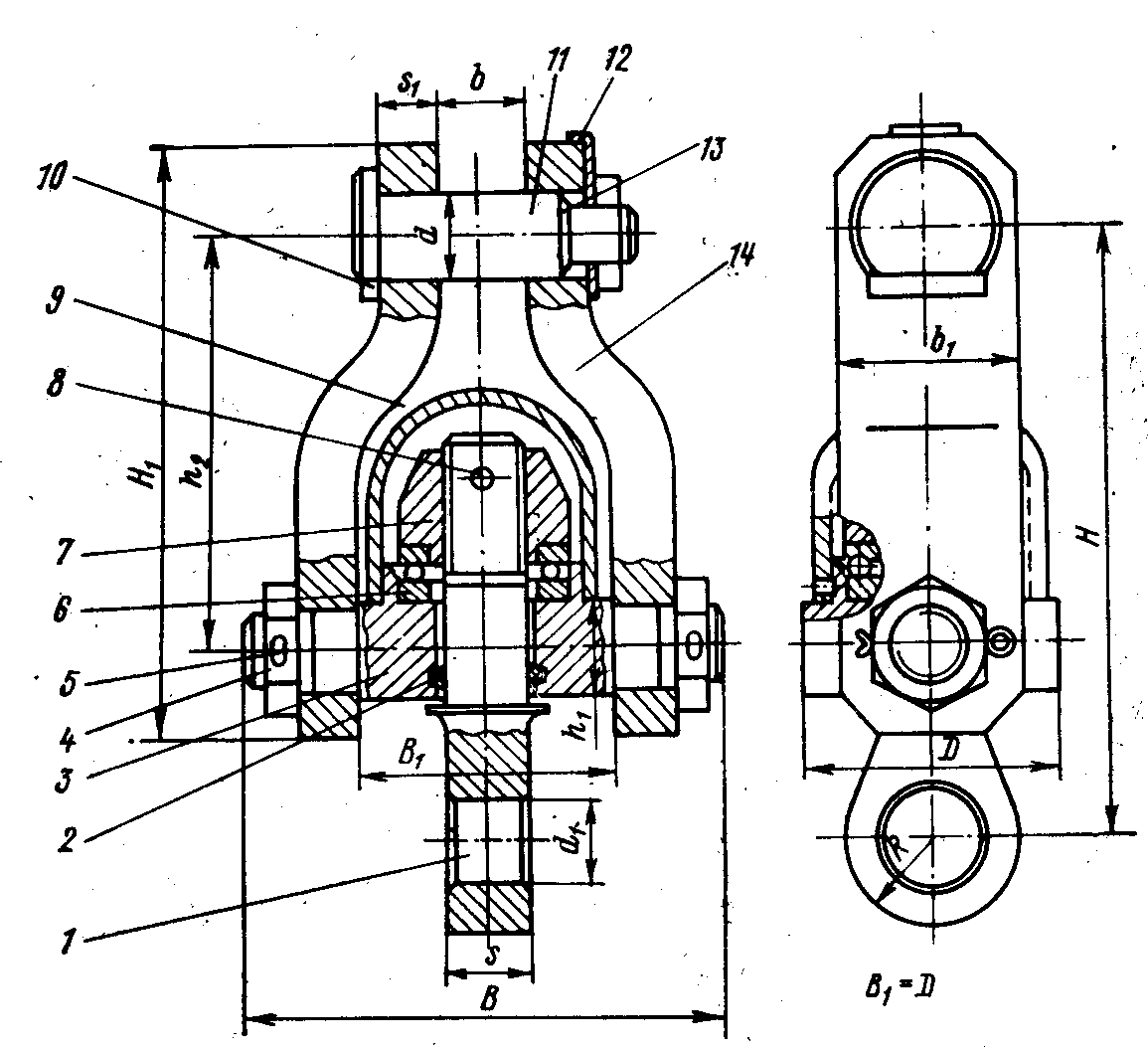

Подвеска вертлюжная.

The suspension shackle.

Подвеска вертлюжная.

The suspension shackle.

1—ушко;	1 — an eye;
2— кольцо уплотнительное;	2 — a thimble strong;
3— траверса;	3 — a traverse;
4— гайка травер­сы;	4 — a screw box of a traverse;
5 — шплинт;	5 — a cotter;
6 — подшипник;	6 — the bearing;
7 — гайка круглая;	7 — a screw box circular;
8 — штифт кони­ческий;	8 — a pin conical;
9 — кожух;	9 — a casing;
10 — планка стопорная;	10 — a rod locking;
11 — штырь;	11 — the pintle;
12 — шайба стопорная;	12 — a washer locking;
13 — гайка штыря:	13 — a screw box of the pintle:
14 — обойма.	14 — a yoke.

ТАКЕЛАЖНЫЕ ПРИСПОСОБЛЕНИЯ И КАНАТЫ

LIFTING ACCOMMODATINGS And CHAIN CABLES

.

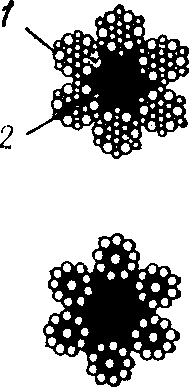

Конструкция стальных канатов

Construction of hawsers

а—крестовой свивки; б—односторонней свивки;

а- cross свивки;б - one-way unit

1—прядь каната;	1 — a strand of a chain cable;
2— сердечник	2 — the heart

При подъеме, перемещении и монтаже технологиче­ского оборудования, металлических конструкций и тру­бопроводов, а также при выполнении такелажных работ применяют стальные, пеньковые канаты и канаты из синтетических материалов.

Стальные канаты используют в механизмах, полис­пастах, многих монтажных приспособлениях для оснаст­ки грузоподъемных мачт, шевров, а также для изготов­ления стропов, вант, расчалок

Большое количество канатов расходуется на оснащение кранов, работа­ющих в промышленности и строительстве. Стальные канаты изготовляют из высокопрочной тонкой стальной проволоки марки -предел прочности которой при растяжении 1200 ... 2600 МПа.

На монтажных и такелажных работах применяют канаты с пределом прочности на растяжение 1400... ... 1800 МПа.

Пределом прочности на растяжение называется наи­большая растягивающая сила, приходящаяся на едини­цу площади поперечного сечения, при которой происхо­дит разрушение испытуемого образца. Предел прочно­сти измеряется в паскалях.

At rise, moving and installation of the process equipment, metallic constructions and pipe lines, and also at performance of arts of knotting and splicing apply steel, hemp chain cables and chain cables from synthetic materials.

The hawsers will utillize in gears, block-and-tackles many assembling devices for an equipment грузоподъемных of masts, шевров, and also for manufacture of strops, shrouds, wires

The lump of chain cables is spent for rigging of faucets(taps) working in industries and building. The hawsers produce from a high-strength thin steel wire of the brand ultimate strength by which one at expansion(tension) 1200... 2600 МПа.

On mounting and arts of knotting and splicing apply chain cables with ultimate strength on expansion(tension) 1400...... 1800 МПа.

As ultimate strength on expansion(tension) the greatest tensile pull come per unit area of cross section calls at which one there is a breaking down of a test-piece. The ultimate strength is metered in pascals
