2 Организация снегоборьбы в пределах заданного участка

Организация снегоборьбы основывается на «Инструкции по снегоборьбе на железных дорогах РФ».

Основная задача снегоборьбы обеспечение безопасной и бесперебойной работы железнодорожного транспорта в зимнее время.

2.1 Организация снегоборьбы на перегонах

2.1.1 Определение снегозаносимости заданного участка

Интенсивность снеговетрового потока определяется по формуле:

, (2.1)

где С – коэффициент пропорциональности, равный 0,013 г∙с²/см⁴;

V – скорость ветра, м/с (приложение 1).

Количество снега, задерживаемого защитой, определяется по формуле:

, (2.2)

где t – продолжительность ветра, мин (приложение 1);

I – интенсивность переноса снега, г/см²∙мин.

Если в расчетную зиму (с наибольшим числом метельных дней) было п метелей, то количество снега Q, которое должно быть задержано защитой:

. (2.3)

Определив количество снега, которое должно быть задержано снегозащитой, находят площадь поперечного сечения вала w, м², образующегося у этой защиты:

, (2.4)

где d – плотность снега, принимается равной 0,3 г/см³.

Расчет производим в табличной форме (таблица 2.1).

По данным таблицы 2.1 строим Розу ветров (приложение 2) и Розу переноса снега (приложение 3).

Так как снег не падает перпендикулярно к оси пути, вводим понятие угол атаки α, объем задержанного снега определяется по формуле:

, (2.5)

где α – угол атаки.

Наблюдения показали, что при углах атаки менее 15^о снег продувается вдоль защиты и почти не задерживается. Поэтому углами атаки менее 15^о при определении расчетной площади снежного вала обычно пренебрегают.

Строим расположение железной дороги с учетом угла атаки α.

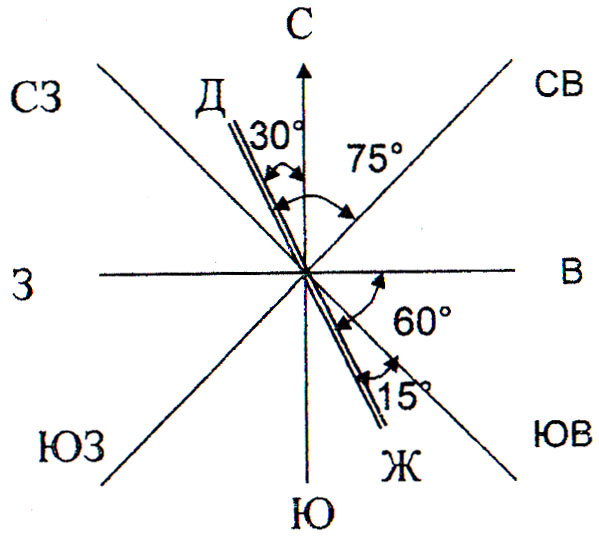

Рисунок 2.1 – Пример расположения участка железнодорожного пути относительно сторон света

Расчет производим в табличной форме (таблица 2.2).

По данным расчета таблицы 2.2 определяем степень снегозаносимости по каждому направлению:

- особо сильно заносимые места – более 600 м³/м;

- сильно заносимые места – от 301 до 600 м³/м;

- среднезаносимые места – от 101 до 300 м³/м;

- слабо заносимые места – до 100 м³/м.

Таблица 2.1 – Определение площади поперечного сечения снежного вала

Направление ветра	Скорость ветра, V, м/c	Интенсивность снеговетрового потока, i, г/см2	Общая продолжительность ветра, t, мин	Количество снега, задержи-ваемого защитой, qг, г/см2	Общее количество задерживае-мого снега, Q, г/см2	Площадь поперечного сечения снежного вала, w, м2	Процент от общего количества снега
1	2	3	4	5	6	7	8
Всего:	-	-	-	-	-	000	000

Таблица 2.2 – Определение расчетной площади снегового вала по румбам

Румбы	Площадь поперечного сечения снежного вала, м2	Восточное направление			Западное направление
		угол атаки αо	sinα	расчетная площадь, м2	угол атаки αо	sinα	расчетная площадь, м2
1	2	3	4	5	6	7	8
С
С-В
В
Ю-В
Ю
Ю-З
З
С-З
Итого:	-	-	-	000	-	-	000
