4. Лінійні вимірювання теодолітного полігону.

Метою цих робіт є визначення довжин сторін полігону на місцевості. Зазвичай у дорожньому будівництві лінійні вимірювання виконують двадцятиметровою сталевою землемірною стрічкою з метровими, напівметровими та дециметровими позначками.

Кожну сторону полігона D_i вимірюють двічі: у прямому та зворотньому напрямках і при виконанні умови

ΔD = |DПР - Dзв| ≤ , . (1)

приймають за кінцевий результат середнє арифметичне:

. (2)

Результат вимірів записують в гр. 7 журналу теодолітного знімання.

Завдання: ознайомитись та засвоїти зміст та правила лінійних вимірювань.

5. Вимірювання кутів на точках полігона.

Вимірювання кутів полігону необхідне для подальшого створення основи тахеометричного знімання. Горизонтальні кути β_і використовують при створенні планової основи, вертикальні ν_і – висотної основи знімання. Для вимірювання цих кутів на місцевості використовують спеціальний кутомірний інструмент – теодоліт.

1. Будова теодоліта.

Теодоліти класифікують за точністю, призначенням, конструктивними особливостями й мірою автоматизації окремих операцій.[1,2]. Однак всі вони мають загальні основні частини: зорову трубу, рівні, горизонтальний і вертикальний круги, відлікові системи, встановлювальні пристрої, підставки і підйомні гвинти.

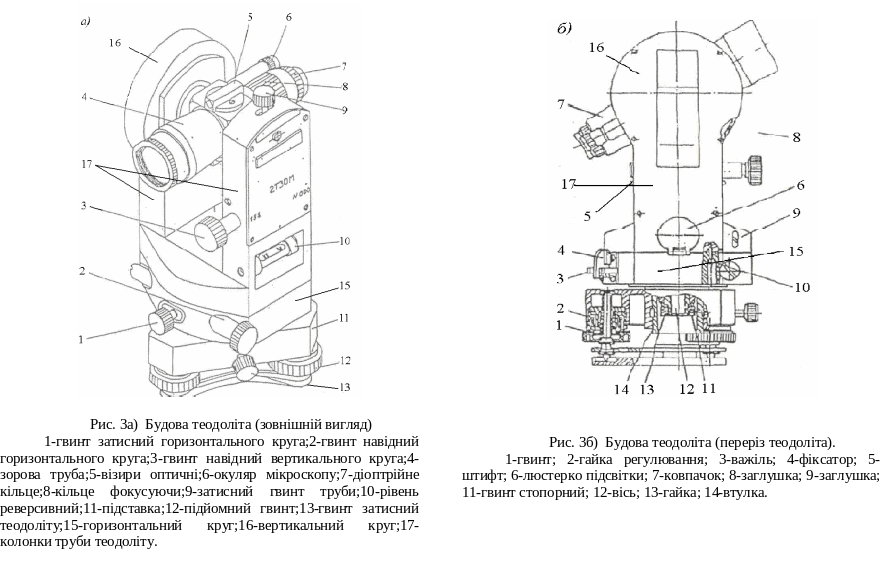

Завдання: ознайомитись та вивчити (рис.3) будову теодоліту, назву та призначення основних його частин.

5.2. Взяття відліків по горизонтальному і вертикальному кругах теодоліта.

Положення зорової труби теодоліта в горизонтальній і вертикальній площинах визначають за допомогою відлікового мікроскопу. Перед зняттям відліків зі шкал мікроскопу теодоліт встановлюють та приводять в робоче положення: центрують і горизонтують. Потім спрямовують трубу в потрібному напрямку і знімають відліки.

В оптичних теодолітах використовують мікроскопи штрихові або шкалові.

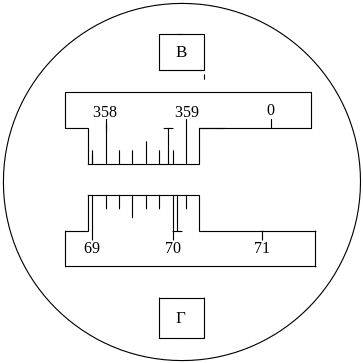

Рис. 4. Поле зору відлікового мікроскопа теодоліта 2Т – 30 М.

Поле зору відлікового шкалового мікроскопа зображено на рис. 4. Верхня частина, яку позначено літерою В – це шкала відліків по вертикальному кругу. Вона вміщує один градус лімба, який ділить на шістдесят однакових частин – мінут, що дає можливість брати на око відліки з врахуванням долей мінути, округлених до 10″. На рис. 4 відлік по шкалі вертикального круга визначаємо за допомогою великого штриха градусних поділок, який проецюється на шкалу і надає результат: 5°04′30″.

Так само нижня частина, яку позначено літерою Г – це шкала відліків по горизонтальному кругу. На ній відлік дорівнює 85°58′30″.

Поле зору відлікового штрихового мікроскопа зображено на рис. 5. Відлік по штриховому мікроскопу беруть на око з точністю 1′. На рис. 5 відлік по шкалі вертикального круга дорівнює 358°47′, по шкалі горизонтального круга – 70°03′.

Рис.5. Поле зору відлікового мікроскопа теодоліта Т З0

Завдання:

1. Вивчити способи взяття відліків по шкаловому та штриховому відліковим мікроскопам.

2. Використовуючи результати вимірів на лабораторних заняттях, заповнити журнал відліків по горизонтальному та вертикальному кругах (табл. 1).

Таблиця 1 Журнал відліків

по горизонтальному та вертикальному кругах

Дата:…………….

Теодоліт:…………………….

Студент:……………………

Точки		Відліки по
стояння	візування	горизонтальному кругу	вертикальному кругу
А
