Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Российский государственный профессионально-педагогический университет»
Екатеринбургский машиностроительный колледж
Задания к контрольной работе по дисциплине «инженерная графика» и методические указания по их выполнению
(гос 2002)
для студентов заочной формы обучения специальностей:
151001.51 Технология машиностроения;
150203.51 Сварочное производство
Екатеринбург 2009
Задания к контрольной работе по дисциплине «Инженерная графика» и методические указания по их выполнению. Екатеринбург: ГОУ ВПО «Рос. гос.проф.-пед. университет», 2009. 40 с.
Задания к контрольной работе по дисциплине «Инженерная графика» и методические указания по их выполнению составлены в полном соответствии с Государственными образовательными стандартами специальностей 151001.51 Технология машиностроения, 150203.51 Сварочное производство.
Составитель: Локутцова И.В.
Одобрены на заседании предметной комиссии общепрофессиональных дисциплин. Протокол № 1 от «03» сентября 2008 г.
Председатель ПК Гурьева В.С.
Рекомендованы к печати на заседании Методического совета ЕМК МаИ РГППУ. Протокол № 1 от «03» сентября 2008 г.
Председатель Методического
совета ЕМК РГППУ Камалетдинова М.Ю.
© |
ГОУ ВПО «Российский государственный профессионально-педагогический университет», 2009 |
|
|
Общие методические указания
Согласно учебному плану студенты специальностей 151001.51 Технология машиностроения и 150203.51 Сварочное производство выполняют по дисциплине "Инженерная графика" две контрольные работы.
Контрольные работы разработаны в соответствии с рабочей программой учебной дисциплины, реализующей государственные требования к минимуму содержания и уровню подготовки выпускников по указанным специальностям. Изучение и закрепление учебного материала программы основывается на следующих формах занятий:
самостоятельная работа по рекомендуемой литературе;
выполнение заданий контрольных работ вне учебной аудитории (самостоятельно) см. таблицы 1, 2 или 3;
выполнение заданий контрольных работ во время лабораторно-экзаменационной сессии в кабинете черчения ЕМК (см. таблицы 1, 2 или 3)
Задания для выполнения контрольных работ составлены по стовариантной системе. Вариант выбирается по таблицам настоящего пособия по последним двум цифрам зачетной книжки студента. Работы представляется на рецензию в полном объеме. Не зачтенную, неудовлетворительно выполненную контрольную работу нужно исправить или переделать в зависимости от указаний преподавателя и представить на проверку вторично. Получив контрольную работу, студент должен учесть все замечания рецензента и внести необходимые исправления.
Работы выполняются на листах чертежной бумаги соответствующего формата, оформленных в соответствии с требованиями стандартов ЕСКД. Графы основной надписи заполняются стандартным шрифтом (образец см. рисунок 1).
Листы контрольных работ должны быть сброшюрованы в альбомы, которые должны иметь титульные листы установленной формы (см. приложение А). Обозначение листов (заданий) контрольных работ:
ИГ ХХХХ. ХХХХ. X – X
1 2 3 4
- шифр специальности;
- номер зачетной книжки студента;
- номер контрольной работы;
- номер задания в данной контрольной работе.
Например, обозначение листа (задания) 3 в первой контрольной работе студента, обучающегося по специальности 151001.51 и имеющего шифр 6018:
ИГ 151001.51. 6018.1-3
Приступая к выполнению контрольных работ, студент должен, прежде всего, познакомиться с их содержанием по таблицам 1, 2 или 3. При выполнении конкретного листа сначала необходимо по соответствующей таблице определить номер своего варианта для данного задания, ознакомиться с образцом выполнения данного листа и краткими методическими указаниями по его выполнению, изучить соответствующий материал по учебнику и приступить к выполнению задания по своему варианту.

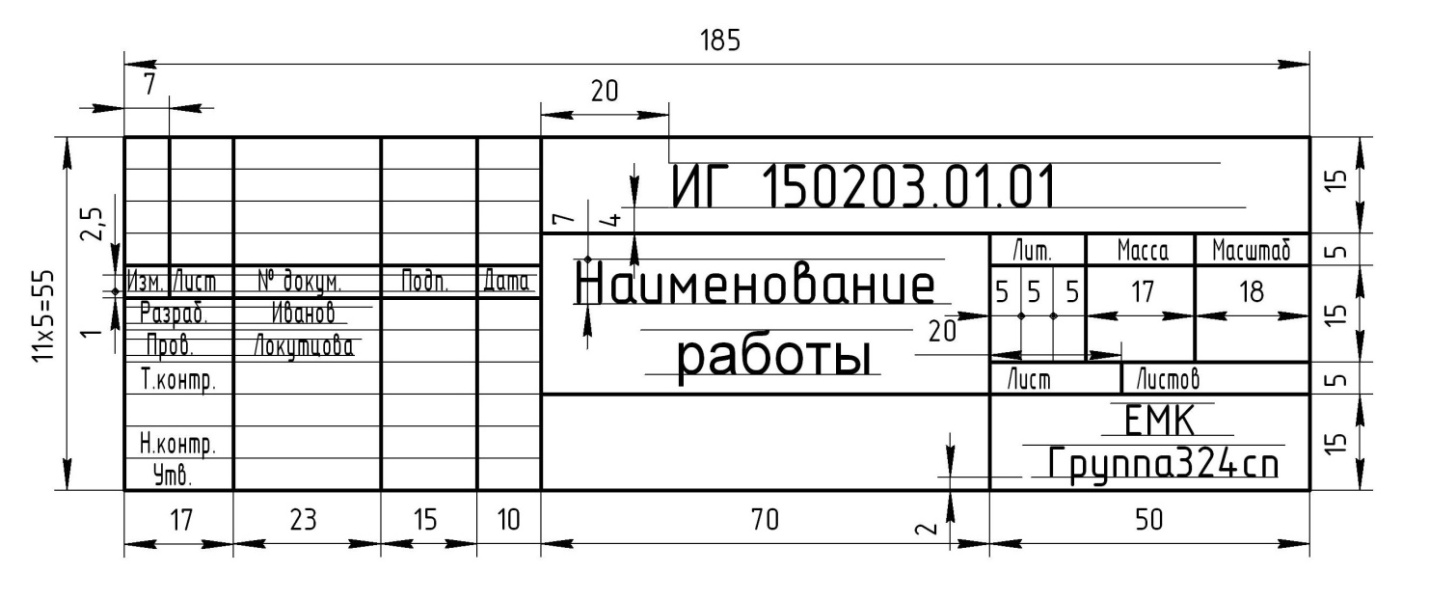

Рисунок 1 – Пример заполнения основной надписи
Таблица 1. Объем и содержание контрольной работы № 1 для специальностей 151001.51 и 150203.51
№ листа |
Наименование работы и содержание задания |
Фор мат |
Источник выполнения задания |
№ варианта |
Задание выполняется |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
«Линии, шрифты» Выполнение линий и надписей |
А3 |
Данное пособие или Л3 Задание 1,2 стр.14,15 |
|
самостоя-тельно |
2 |
«Геометрические тела» Комплексные чертежи и аксонометрические проекции геометрических тел. Построение проекций точек, принадлежащих поверхностям заданных тел. |
А3 |
Данное пособие или Л3 Задание 38 Стр.51..( по вариантам) |
по табл.6 и рис.6 |
самостоятельно |
3 |
« Чертежи двух моделей» Выполнить по аксонометрической проекции чертежи двух моделей (построить 3 проекции и нанести размеры) |
А3 |
Данное пособие или Л3 Задание 39 Стр.61(по вариантам) |
по табл.6 и рис. 8 |
самостоя-тельно |
4 |
«Проекции моделей» Для 3-х моделей по двум заданным проекциям построить третью, нанести размеры, построить аксонометрию |
А3 |
Данное пособие или Л3 Задание 48 стр.80 (по вариантам) |
по табл.7 и рис.11 |
самостоя-тельно |
5 |
«Простые разрезы» По двум данным видам модели построить третий вид, выполнить необходимые простые разрезы, нанести размеры. Построить аксонометрическую проекцию модели с вырезом передней четверти. |
А3 |
Данное пособие или Л3 Задание 62 стр. 124 (по вариантам) |
по табл.7 и рис. 14 |
самостоя-тельно |
Продолжение таблицы 1 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
б |
"Эскиз детали с резьбой" Выполнить эскиз детали с резьбой с применением сечения и выносного элемента. |
А4 |
Выполнить с натуры *. |
|
В учебной аудитории ЕМК |
7 |
"Рабочий чертеж детали" Выполнить чертеж детали по эскизу (лист 6). |
А4 |
Эскиз детали (лист 6) |
|
Самостоятельно |
8 |
"Эскиз детали с выполнением технического рисунка" Выполнить эскиз детали с применением простого или сложного разреза. Выполнить технический рисунок детали. |
A3 |
Выполнить с натуры *. |
|
В учебной аудитории ЕМК |
9 |
"Соединения резьбовые". Выполнить сборочный чертеж с упрощенным изображением резьбовых соединений деталей болтом, винтом, шпилькой. Составить спецификацию. |
А4 |
данное пособие или ЛЗ Задание72 стр. 198 (по вариантам); |
по табл.7 и рисунку 16 |
самостоятельно |
Таблица 2. Объем и содержание контрольной работы №2 для специальности 151001.51
№ листа |
Наименование работы и содержание задания |
Формат |
Источник выполнения задания |
№ варианта определяется |
Задание выполняется |
1 |
"Передача цилиндрическая" Выполнить сборочный чертеж цилиндрической зубчатой передачи. Составить спецификацию. |
A3 А4 |
данное пособие или ЛЗ Задание 77 стр. 240 (по вариантам) |
по табл. 8 и табл.9 |
самостоятельно |
2 |
"Чертеж сварного изделия" Выполнить сборочный чертеж сварного изделия. Составить спецификацию. |
А4 |
данное пособие или ЛЗ Задание 81 стр. 253 ....(по вариантам) образец см. стр.157 |
по табл.8 и рисунку 20 |
самостоятельно |
3 |
"Эскиз зубчатого колеса" Выполнить эскиз цилиндрического зубчатого колеса |
А4 |
Вьшолнить с натуры *. |
|
В учебной аудитории ЕМК |
4 |
"Комплект рабочих конструкторских документов". Выполнить эскизы деталей сборочной единицы, состоящей из 5... 10 деталей. Выполнить сборочный чертеж по эскизам. Составить спецификацию. |
По " потреб ности |
Вьшолнить с натуры .*. |
|
В учебной аудитории ЕМК |
5 |
"Деталирование" Выполнить рабочие чертежи деталей сборочной единицы, состоящей из 6...8 деталей. |
По потреб ности |
По карточкам *. |
|
В учебной аудитории ЕМК |
Примечание: * Работа выполняется по комплекту изделий в кабинете черчения
Таблица 3. Объем и содержание контрольной работы №2 для специальности 150203.51
№ листа |
Наименование работы и содержание задания |
Формат |
Источник выполнения задания |
№ варианта определяется |
Задание выполняется |
1 |
"Передача цилиндрическая" Выполнить сборочный чертеж цилиндрической зубчатой передачи. Составить спецификацию. |
A3 А4 |
данное пособие или ЛЗ Задание 77 стр. 240 (по вариантам) |
по табл.8 и таблице 9 |
самостоятельно |
2 |
"Чертеж сварного изделия" Выполнить сборочный чертеж сварного изделия. Составить спецификацию. |
А4 |
данное пособие или ЛЗ Задание 81 стр. 253 (по вариантам) |
по табл.8 и рисунку 20 |
самостоятельно |
3 |
"Комплект рабочих конструкторских документов". Выполнить эскизы деталей сборочной единицы, состоящей из 4 6 деталей. Выполнить сборочный чертеж по эскизам. Составить спецификацию. |
По потреб ности |
Выполнить с натуры *. |
|
В учебной аудитории ЕМК |
4 |
"Ферма. Фрагмент металлоконструкции" Составить спецификацию фрагмента сварной фермы. Перечертить сборочный чертеж фрагмента сварной фермы и выполнить задание, указанное в карточках. |
По потреб ности |
По карточкам *. |
|
В учебной аудитории ЕМК |
Примечание: * Работа выполняется по комплекту изделий в кабинете черчения
