Этап реализации продукции

ERP – (Enterprise Resource Planning) - система планирования и управления предприятием;

S&SM (Sales and Service Management) - маркетинговые задачи, кроме того, используется для решения проблем обслуживания изделий:

2. Структура сапр

Как и любая сложная система, САПР состоит из подсистем. Различают подсистемы проектирующие и обслуживающие.

Проектирующие подсистемы непосредственно выполняют проектные процедуры. Примерами проектирующих подсистем могут служить подсистемы геометрического трехмерного моделирования механических объектов, изготовления конструкторской документации, схемотехнического анализа, трассировки соединений в печатных платах.

Обслуживающие подсистемы обеспечивают функционирование проектирующих подсистем, их совокупность часто называют системной средой (или оболочкой) САПР. Типичными обслуживающими подсистемами являются подсистемы управления проектными данными, подсистемы разработки и сопровождения программного обеспечения CASE (Computer Aided Software Engineering), обучающие подсистемы для освоения пользователями технологий, реализованных в САПР.

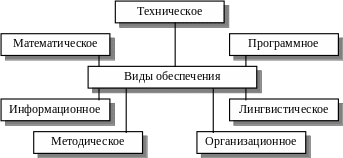

Рисунок 1 - Виды обеспечения САПР

Структурирование САПР по различным аспектам обусловливает появление видов обеспечения САПР. Принято выделять семь видов обеспечения САПР:

техническое (ТО), включающее различные аппаратные средства (ЭВМ, периферийные устройства, сетевое коммутационное оборудование, линии связи, измерительные средства);

математическое (МО), объединяющее математические методы, модели и алгоритмы для выполнения проектирования;

программное, представляемое компьютерными программами САПР;

информационное, состоящее из базы данных, СУБД, а также включающее другие данные, используемые при проектировании; отметим, что вся совокупность используемых при проектировании данных называется информационным фондом САПР, а база данных вместе с СУБД носит название банка данных;

лингвистическое, выражаемое языками общения между проектировщиками и ЭВМ, языками программирования и языками обмена данными между техническими средствами САПР;

методическое, включающее различные методики проектирования, иногда к нему относят также математическое обеспечение;

организационное, представляемое штатными расписаниями, должностными инструкциями и другими документами, регламентирующими работу проектного предприятия.

Информационное обеспечение (ИО) определяет размещение и формы организации информации, используемой в автоматизированном проектировании. Основу составляют данные, которыми пользуются проектировщики непосредственно для выработки проектных заданий. Эти данные могут быть представлены на различных носителях в виде различных документов. Как правило, содержат сведения:

- о материалах и комплектующих изделиях;

- о типовых проектных решениях;

- о состоянии текущих разработок;

- о нормативно-справочной проектной документации.

Внемашинное информационное обеспечение, базируясь на принципах автоматизации информационного процесса подготовки и представления информации, включает в себя систему кодирования и классификации, нормативно-справочные документы, оперативные документы, методические и инструктивные материалы. Информация здесь обычно отображается в виде документов, движение которых в процессе функционирования АСУ реализуется в соответствии с организационной структурой. Внутримашинное информационное обеспечение включает в себя информационные массивы, что составляет основу информационной базы системы.

Все средства автоматизации проектирования можно сгруппировать по видам обеспечения. Различают несколько их видов (рис.1).

Этап микропроектирования соответствует физическому проектированию системы и преследует цель создание организационного (ОО), информационного (ИО), математического (МО), алгоритмического (АО), программного (ПО), технического (ТО), лингвистического (ЛО), эргономического (ЭО) и правового (ПРО) обеспечений.

Организационное обеспечение (ОО) формируется уже на стадии предпроектного анализа и имеет целью обследование существующей системы проетирования, ее совершенствование, разработку организационных решений по составу, структуре, взаимосвязям подразделений. К средствам можно отнести типовые структуры САПР, унифицированные формы документов, направленные на формирование состава задач с возможностью их решения в рамках этих структур на базе имеющихся пакетов прикладных программ.

Математическое обеспечение (МО) Основу составляют алгоритмы, по которым разрабатывается программное обеспечение САПР.

МО, как правило, включает: методы решения алгебраических и дифференциальных уравнений; постановку экстремальных задач; методы поиска экстремума.

В состав средств входят модели и методы решения типовых функциональных задач управления, математические средства моделирования, методы оценки качества получаемых решений.

Перспективным направлением совершенствования является централизованная разработка моделирования типового процесса проектирования и выпуск базовых программно - методических комплексов, реализующих такие модели.

Алгоритмическое обеспечение (АО) включает в себя средства построения алгоритмов и документацию. Задача, решаемая при автоматизированном управлении, реализуется совокупностью взаимосвязанных алгоритмов, что и обеспечивает автоматизацию некоторой функции управления. Существующие в настоящее время методы построения алгоритмов в основном не содержат формальной основы для их автоматизированного синтеза, т. е. разработка алгоритмов представляет творческий процесс.

Программное обеспечение (ПО) включает в себя операционную систему ЭВМ, пакет прикладных программ и проблемно-ориентированную систему программирования. Операционная система должна обеспечивать требуемый режим обработки данных, который с развитием средств вычислительной техники непрерывно совершенствовался в направлении приближения вычислительной среды к пользователю, в соответствии с чем сформировался ряд этапов развития информационной технологии.

Пакеты прикладных программ обычно состоят из программ общего и функционального назначений. Программы общего назначения реализуют типовые режимы работы вычислительной системы. Программы функционального назначения обеспечивают обработку данных. Проблемно-ориентированные системы предназначены для автоматизированного создания программного обеспечения. На их основе реализуются организация вычислительного процесса и ведение информационной базы.

Переход к новой информационной технологии означает решение проблемы автоматизированного синтеза программного обеспечения.

Техническое обеспечение (ТО) комплекс технических средств, используемых при проектировании. Доля собственных вычислительных работ при проектировании не превышает 15%. Автоматизация потребовала выпуска специализированных средств, позволяющих эффективно осуществлять проектные разработки. Эти специальные средства должны обладать как повышенными быстродействием, так и способностью к обмену большими объемами данных (информации). При этом средства информационной технологии как системы должны встраиваться в структуру автоматизированного проектирования. Физический уровень представления базовой информационной технологии позволил выделить подсистемы обмена, обработки, накопления данных и подсистему формализации знаний, которые становятся неотъемлемой частью структуры САПР. Техническое обеспечение включает в себя технические средства, методические материалы и персонал.

Лингвистическое обеспечение (ЛО) совокупность специальных языковых средств (языки проектирования), предназначенных для описания процедур автоматизированного проектирования и проектных решений. Основная часть лингвистического обеспечения- языки общения человека с ЭВМ, строятся на базе известных языков высокого уровня. После адаптации (переработки) языки становятся проблемно-ориентированными (ПОЯ).

Внедрение новой информационной технологии требует совершенствования языков общения пользователя с ЭВМ, приближения их к предметной области.

Эргономическое обеспечение (ЭО) представляет собой совокупность методов и средств выбора проектных решений, обеспечивающих оптимальные условия для высокоэффективной и безошибочной деятельности человека-оператора в автоматизированной системе. В состав эргономического обеспечения входят методы, методики, нормативно-справочные документы и технические средства, обеспечивающие формулировку и реализацию требований к рабочим местам человека в системе, условиям деятельности обслуживающего персонала.

Правовое обеспечение (ПРО) представляет собой совокупность нормативных актов, определяющих организацию, цели, задачи, структуру, функции, а также правовой статус автоматизированной системы и ее составляющих. Создаваемые в рамках правового обеспечения нормативные документы должны определять правовые стороны как разработки, так и функционирования АСУ. В состав правового обеспечения входят также приказы, инструкции и методические материалы министерств, ведомств, организаций, предприятий и учреждений, в рамках которых разрабатываются АСУ.
