Введение

Жилищное строительство стало в последние годы составной частью национального проекта «Доступное жилье». Интерес к нему огромный, рынок насыщен, и конкуренция велика. Жилищное строительство подразумевает как непосредственное возведение зданий, так и их достройку, реконструкцию.

К современному жилью предъявляется целый спектр технических, экономических, архитектурных, экологических требований, обеспечить которые необходимо в процессе проектирования, строительства и последующей его эксплуатации:

– приемлемая для данного периода социально-экономического развития общества цена, позволяющая основной массе нуждающихся строить квартиры за счет собственных доходов и различных форм государственной поддержки;

– ресурса и энергосбережение на всех стадиях жизненного цикла жилья;

– продолжительный срок службы (более 150–200 лет) и низкие

эксплуатационные затраты;

– возможность модернизации с учетом изменяющихся потребительских

качеств;

– ремонтопригодность – приспособленность зданий к быстрому обнаружению

повреждений и отказов и их устранению с меньшими материальными и

трудовыми затратами;

– архитектурная выразительность жилых зданий, гармонично

вписывающихся в историческое и ландшафтное окружение;

– экологическая безопасность и пр.

Проект двухэтажного одна квартирного жилого дома разработан с целью

закрепления, углубления и систематизации теоретических знаний, полученных

при изучении дисциплины «Гражданские и промышленные здания»,

формирования умений проектировать несложные типы гражданских зданий,

подбирать узлы соединения конструктивных элементов, рассчитывать площади

и строительные объемы.

1 Характеристика зданий

Запроектированное здание - двухэтажный одноквартирный жилой дом. В плане здание имеет неправильную форму. Длина здания от оси 1 до оси 4 равна 12,0м , ширина, от оси А до оси Д, равна 15,0 м.

Здание двухэтажное. Высота этажа 3,2 м.

Здание бесподвальное.

При пожаре эвакуация людей из здания будет осуществляться со второго этажа по лестницам основного назначения. С первого этажа эвакуация осуществляется непосредственно через наружные входные двери.

Здание бескаркасное.

Конструктивная схема здания – с продольными и поперечными несущими стенами.

Пространственная жесткость и устойчивость здания обеспечивается взаимно пересекающимися продольными и поперечными, наружными и внутренними стенами, связанными жестким горизонтальным диском плит перекрытий и покрытий.

По долговечности здание относится ко II степени, так как его конструктивные элементы рассчитаны на срок службы 50-100 лет.

По огнестойкости в соответствии с [14] здание относится ко II степени, так как основные несущие конструкции выполнены из несгораемых материалов: стены и перегородки из кирпича, а перекрытия из железобетонных плит.

Класс ответственности здания по [28].

Здание размещается на участке со спокойным рельефом.

Кроме него на участке расположены двухэтажный 2-х квартирный жилой дом , двухэтажный коттедж и детский сад.

Разрывы между названными зданиями запроектированы с учетом санитарных и противопожарных норм по [23] и составляют минимум 15 м.

Ширина дорог 10 м, проездов 4 м, тротуаров 2м.

Здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада 1-4 сориентированы на западную сторону горизонта, окна фасада А-Д на южную сторону горизонта. Это отвечает требованиям к теплозащите и естественному проветриванию проектируемого здания.

Технико-экономические показатели:

1.Определяем площадь застройки здания по формуле: [1]

А_застр.=А_зд.+Акр_. (1)

где А_застр. – площадь застройки, м² ;

А_зд. – площадь здания, м²;

А_кр. – площадь крыльца, м²;

А_зд. = 21,4x12,8+9x1,2=273,92+10,8=284,72 м²;

А_кр. = 2x(3x1,2)=7,2 м²;

А_застр. = 284,72+7,2=291,92 м ².

2.Определяем строительный объем здания по формуле: [2]

V_зд. = V_надз.+V_подз. (2)

где V_зд.– объем здания, м³;

V_надз. – объем надземной части здания;

V_подз. –объем подземной части здания;

V_надз. = А_зд.x H_зд..

V_надз = 284,72х6,04=1719,7 м³;

где H_зд.– высота здания.

3.Определяем общую площадь здания: А_о=4х(3,5х3,13+4,25х3,385+5,57х1,92+2,165х1,2+1,22х1,2+1,95х3,19+5,21х2,19+1,1х3,79+1,97х1,69+2,19х0,8+1,98х1,85+0,8х1,5+3,79х3,3+2,535х1,72)+2х(1,15х2,535)=4х(10,955+14,39+10,69+2,598+1,46+6,22+11,41+4,17+3,33+1,75+3,66+1,2+12,51+4,36)+2х2,91 =4х88,703+5,82=354,812+5,82=360,632 м².

Настоящий стандарт устанавливает состав и правила оформления рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов различного назначения [табл.1] .

Номер на плане	Наименование и обозначение	Этажность	Количества			Площадь, м2				Строительный объем, м3
			зданий	квартир		застройки		общая		зданий	всего
				зда ния	все го	зда ния	все го	зда ния	все го

Жилые здания

1	Жилой дом	2	1	2	2	142,85	142,85	210,12	210,12	1357,5	1357,5
2	Коттедж	2	1	1	1	121,96	121,96	195,21	195,21	1219,6	1219,6
4	Жилой дом	2	1	4	4	291,92	291,92	360,632	360,632	1719,7	1719,7

Общественные здания и сооружения

3

Детские сад

2

1

210,21

210,21

360,18

360,18

1576,58

1576,58

Таблица 1. Ведомость жилых и общественных зданий и сооружений

по [10]

2 Конструктивное решение здания

2.1 Фундаменты

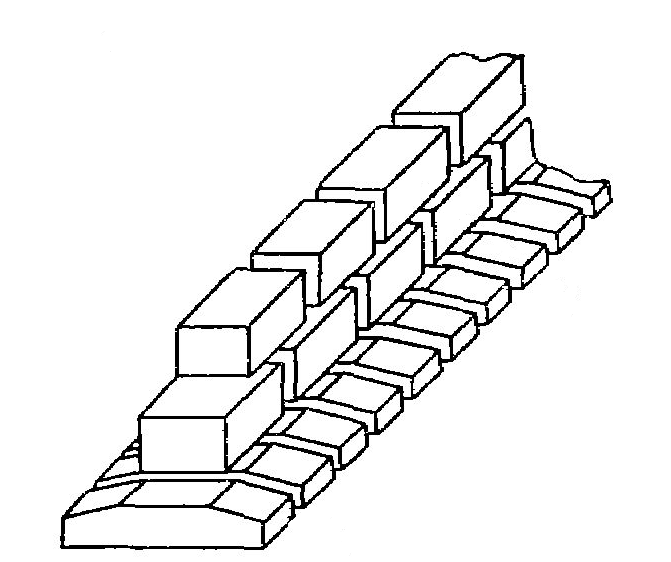

Фундаменты – подземные конструкции, передающие нагрузки от здания на грунт. Запроектированные фундаменты – сборные железобетонные ленточные [рис.1] . Глубина заложения под наружные стены 2.140 м, под внутренние стены 2.140 м. Отметка подошвы фундамента под наружные и внутренние стены 2.440 м. Сборные ленточные фундаменты состоят и плит-подушек, укладываемых в основание фундаментов и стеновых блоков [рис.2] .

Фундаментные плиты-подушки укладываются на выровненное основание с песчаной подсыпкой толщиной 50мм. Под подошвой фундамента нельзя оставлять насыпной или разрыхленный грунт. Он удаляется и вместо него насыпается щебень или песок. Углубления в основании более100 мм заполняются бетонной смесью. Плиты-подушки под наружные стены имеют длину 2980 мм, а под внутренние – 1180 мм. Плиты-подушки укладываются с разрывами. В местах сопряжения продольных и поперечных стен плиты-подушки укладываются впритык и места сопряжения между ними заделываются бетонной смесью.

Ширина плит ленточных фундаментов назначается ориентировочно:

- под несущие внутренние стены по осям 2,3– 500 мм;

- под несущие наружные стены по осям А,Д,1,4 – 800 мм.

Всего предусмотрено 2 типа размеров плит.

Плиты ленточных фундаментов нужно укладывать на тщательно спланированную и утрамбованную поверхность основания. Монолитные участки выполнять из бетона класса С12/15.

Рисунок 1-Эскиз плиты ленточного фундамента.

Рисунок 2- Эскиз блоков стен фундаментов

На отметке -0.570 м в нижней части наружных и внутренних стен сплошной полосой устроена горизонтальная гидроизоляция – два слоя рулонного гидроизоляционного материала на мастике.

Вертикальную гидроизоляцию на внутренней поверхности стен выполняют из защитной штукатурки.

Для защиты здания от поверхностных вод по периметру здания выполнена асфальтобетонная отмостка шириной не менее 600 мм с уклоном от здания 5 %.
