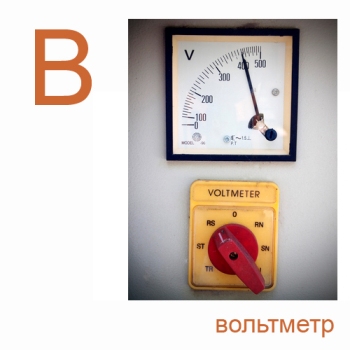

Вольтметром называется электрический прибор, который предназначен для измерения ЭДС, читай напряжения, участка электрической цепи. Вольтметр в электрической цепи обозначается кружком, в котором ставится латинская буква V или русская В, что читается как "вольт". В честь известного ученого Алессандро Вольта.

Таким образом, вольтметр измеряет напряжение в единицах вольтах

Продолжая тему истории можно сказать, что первый аналог вольтметра был изобретен русским ученым Рихманом Г.В. в 18 веке. Тот прибор назывался "указателем электрической силы" и его принцип действия заложен до сих пор в работе электростатического вольтметра.

как включается вольтметр в цепь

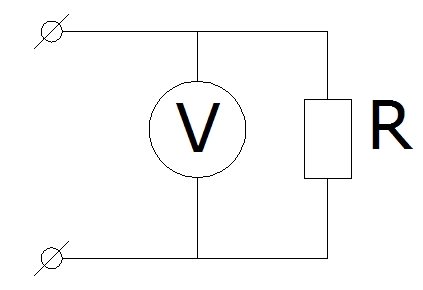

Вольтметр включается в цепь параллельно измеряемому участку цепи. Ниже приведена простая схема включения вольтметра в цепь и схема включения через измерительный трансформатор.

Типы вольтметров

Вольтметры имеют широкий спектр видов, в зависимости от принципа действия и области применения.

По классу измеряемого напряжения

• - нановольтметр (для измерения сверхнизких напряжений, вплоть до 1нВ, и может использоваться в научных и метрологических целях)

• - микровольтметр

• - милливольтметр

• - вольтметр (12, 24, 30, 100, 220, 300, 500 В)

• - киловольтметр (для определения величин напряжения порядка единиц-десятков киловольт, может использоваться при проведении испытаний высоковольтного оборудования)

• - векторметр (прибор, измеряющий силу тока, напряжение и угол сдвига фаз и может использоваться при испытании магнитных свойств сталей и лабораторных исследованиях сложных схем и устройств)

• - селективные вольтметры служат для измерения переменного напряжения в диапазоне частот от 20 Гц до 35 Мгц, согласно ГОСТ 9781-85

По принципу действия

(принцип действия вольтметра схож с принципом действия амперметра, который подробно расписан по ссылке )

• - электромеханические вольтметры

  • - магнитоэлектрические Мxx (этот тип вольтметров достаточно точен и имеет высокую чувствительность, однако, на показания сильно влияет форма кривой напряжения и используются только для цепей постоянного тока)

  • - электромагнитные Эxx (используются как щитовые приборы, просты в изготовлении, потребляют около 5 Вт мощности и их показания сильно зависят от частоты)

  • - электродинамические Дxx (наиболее точные, измеряют действующее значение напряжения постоянного и переменного тока)

  • - электростатические Сxx (используются для измерения высоких напряжений постоянной и переменной величины)

  • - выпрямительные (измерение напряжений низких частот, )

  • - термоэлектрические Тxx (имеют низкое входное сопротивление и малую перегрузочную способность)

• - электронные Фxx, Щxx

  • - аналоговые

  • - цифровые

По назначению

• - постоянного тока

• - переменного тока

• - импульсные

• - фазочувствительные

• - селективные

• - универсальные

По конструкции

• - щитовые

• - переносные

• - стационарные

Вольтметр с растянутой шкалой

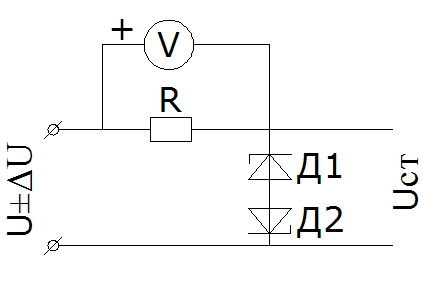

Схема вольтметра с растянутой шкалой позволит измерить небольшие отклонения напряжения (дельта U) относительно входного напряжения. Для обыкновенного вольтметра эта задача не является простой.

Где может использоваться схема вольтметра с растянутой шкалой?

• - контроль напряжения питающей сети

• - контроль напряжения на регулирующей аппаратуре

• - оценка разряженности аккумуляторных батарей

С помощью стабилитрона Д1 расширяется рабочий участок шкалы вольтметра. Пороговое значение напряжения стабилитрона Д1 составит UCT = U — ДU. Когда входное напряжение достигает порогового значения, то стабилитрон пробивается. Ток через стабилитрон увеличивается, а напряжение изменяется не на много. Второй встречный стабилитрон Д2 включается встречно и такое включение позволяет уменьшить температурную нестабильность.

Входное напряжение делится между резистором R и стабилитронами. Так как падение напряжения на стабилитронах остается неизменным, то падение напряжения на резисторе будет равно разности входного напряжения и напряжения стабилитрона.

Сопротивление резистора определяют, как R=2ДU/Iст.макс

где 2ДU – предел измерения прибора, Iстаб- ток стабилизации

Сопротивление вольтметра Внутреннее сопротивление вольтметра

Вольтметр обладает внутренним сопротивлением. Чем больше величина внутреннего сопротивления, тем более точно прибор показывает измеряемую величину. В идеальном вольтметре эта величина должна равняться бесконечности.

Внутреннее сопротивление можно измерить с помощью чувствительного амперметра, источника питания и вольтметра. Подключив приборы к источнику питания, по показаниям приборов, используя закон Ома можно вычислить искомое значение сопротивления.

Также можно взять аккумуляторную батарею(RБ), сопротивление(R) и вольтметр. Измерить напряжение на вольтметре с включенным последовательно в цепь сопротивлением, записать показания U1. Измерить напряжение на вольтметре с закороченным сопротивлением, и также записать показания U2. Затем по формуле отыскать значение сопротивления. RВ=R/(U2/U1-1)-RБ. Чем выше величина R, тем точнее будут измерения.
