Лекція № 5
«Технологія ударно-канатного буріння свердловин на воду»
План:
Основні поняття про технологію буріння і параметри
Швидкість ударно-канатного буріння
Визначення ваги бурового снаряду
Канати та їх розрахунок
Параметри технологічного буріння в різних геологічних умовах
Вибір і обгрунтування конструкції свердловини ударно-канатного буріння
1.Основні поняття про технологію буріння і параметри.
Технологія буріння включає:
перелік і умови виконання бурових робіт із спорудження свердловини (див.термінологічний словник до теми № 5)
календарний графік виробництва робіт,
склад бурової бригади і її кваліфікація,
технологічні параметри буріння в різних геологічних умовах.
Перелік технологічних операцій при ударно-канатному бурінні:
1) Підготовчі роботи на виробничому майданчику, включаючи монтаж бурової установки та бурового снаряду;
2) Саме процес руйнування гірської породи та очищення забою від шламу;
3) Кріплення стінок свердловини;
4) Вилучення (при необхідності) технічних колон обсадних труб;
5) Тампонування міжтрубного і позатрубного простору ;
6) Освоєння свердловини (див.термінологічний словник до теми № 5);
7) Монтаж фільтрової колони ( або каркасу);
8) Улаштування гравійної або піщаної обсипки;
9) Облаштування оголовка свердловини, герметизація устя.
1.1 Підготовчі роботи на виробничому майданчику
Облаштування бурового майданчика. Пересувні станки ударно-канатного буріння для свого розміщення потребують майданчик розміром не менше 10 х 10м, який знаходиться від будівель на відстані в півтори рази більший за висоту щогли (приблизно 20м).
Майданчик, на якому намічається буріння свердловини, повинен бути горизонтальним і достатнім по розмірах для розміщення на ньому бурової установки, а також для складування обсадних труб (Рис.1).

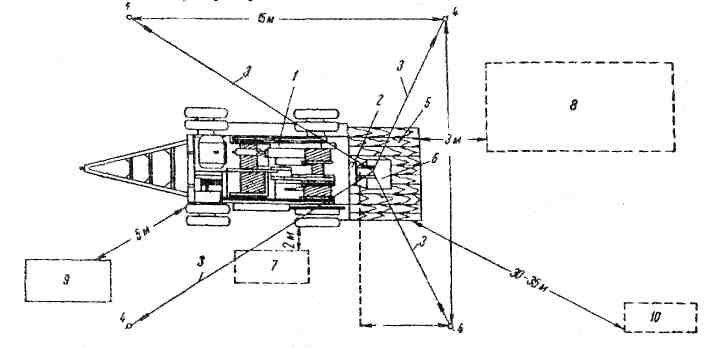

Рис.1 Схема робочого майданчика для бурового станка УГБ-ЗУК
1- буровий верстат; 2 - щогла; 3- розтяжки; 4- якір для розтяжок; 5 - поміст; б - шурф; 7 - місце для бурового інструменту; 8 - місце для обсадних труб; 9 - пересувна електростанція; 10 - побутове приміщення для робітників
Зважаючи на великі навантаження, що виникають при спуску або витяганні обсадних труб, необхідно забезпечити надійну опору під щоглою і під верстатом.
Для цього на майданчику, що вирівнюється, укладають спочатку чотири бруса розміром 0.25 х 0.25 х 0.25м з відстанню між ними 0.6 М, які навпіл заглиблюють в грунт.
Зверху кладуть чотири бруса 0,25 х 0,25 х З м та з'єднують з нижніми скобами, при цьому перший брус повинен в подальшому стати опорою під домкрати щогли.
На ці бруси вкладають дошки перерізом 5 х 20 см. (Рис. 2), а на них чотири поздовжні бруси, на яких накочують верстат.
Щоб верстат під час роботи не переміщався, під колеса підкладають поперечні упорні бруси.
Для розвантаження скатів під них підводять два дольові бруси.
ПРИМІТКА: При установці верстата необхідно ретельно вивірити горизонтальність рами.
На місці закладання свердловини викопують шурф глибиною 1,3 м та розміром в плані 2 х 2 м.
Стінки відритого шурфа закріплюють дошками.
Для встановлення якорів тросових розтяжок відривають чотири ями (рис.2).
При наявності електроенергії на відстані 2...3 м від задньої частини станка, встановлюють стовп лінії електропередач, на якому встановлюють рубильник. При відсутності електроенергії встановлюють пересувну електростанцію (рис.1).

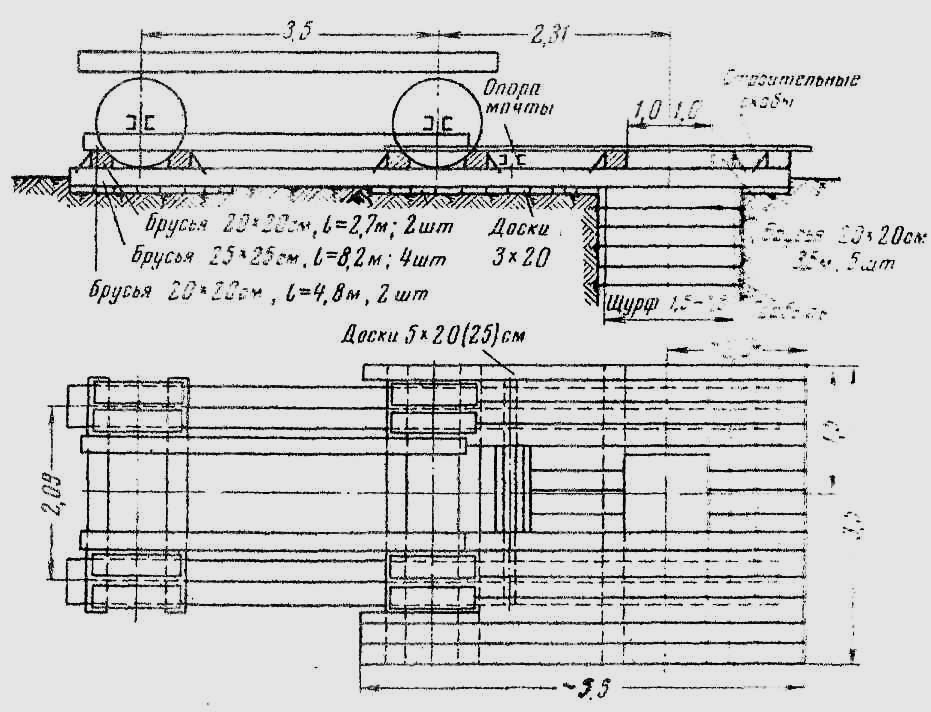

Рис.2 Організація помосту під станок ударно-канатного буріння.
Розгортання (монтаж) бурового верстата. Після установки верстата приступають до підйому щогли.
Перед підйомом щогли необхідно укріпити на ній верхній робочий майданчик, а до верхньої частини верхньої і нижньої ланок приєднати по чотири канатні розтяжки і закріпити до попередньо влаштованих якорів.
При підйомі щогли необхідно притримувати її за канатні розтяжки, особливо під час переходу щогли через вертикальне положення.
Перед висуненням верхньої ланки в нижній частині щогли вивертають упорні гвинти для передачі навантаження від щогли на опорний брус.
Потім нижню ланку щогли закріплюють розтяжками до якорів.
Після закріплення нижньої ланки щогли приступають до висунення її верхньої ланки.
Ланки щогли в місці їх зчленування закріплюють 8 болтами.
Одночасно з установкою щогли підводять електропроводку до двигуна верстата.
Перед пуском верстата в експлуатацію необхідно:
перевірити справність всіх його механізмів,
заправити мастилом змащувальні масельнички і поверхні деталей, що труться,
прибрати з верстата всі сторонні предмети,
включити двигун на 3—5хв. для «холостого ходу» верстата, під час якого перевіряють роботу всіх механізмів.
