МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

Учреждение образования « Гродненский государственный профессиональный электротехнический колледж им. И. Счастного »

Отчет

О выполнении лабораторных работ по предмету:

« Теоретические основы электротехники »

Учащегося ГГПЭК им. И. Счастного

Группы______________________

____________________________

(Ф.И.О)

2013

Лабораторно-практическая работа № 1

Тема: Расчет и измерение потенциалов в электрической цепи постоянного тока, построение потенциальной диаграммы.

Цель: Научиться практически определять параметры цепей постоянного тока.

Оборудование: Учебный лабораторный стенд по ТОЭ.

Задание на работу:

1. Начертить схему цепи. Рисунок 1

2. Произвести аналитический расчет цепи постоянного тока согласно варианту, табл.1.2. Расчет показаний приборов выполнить с учетом их системы

3. Собрать схему цепи согласно варианту.

4. Снять показания приборов.

5. Данные расчетов и показаний приборов занести в табл. 1.1

6. Сравнить данные расчетов и показаний приборов.

7. Сделать вывод.

Таблица 1.1

	I PA	UR1 PV	UR4 PV	UR5 PV	UR7 PV
Расчет
Измерение

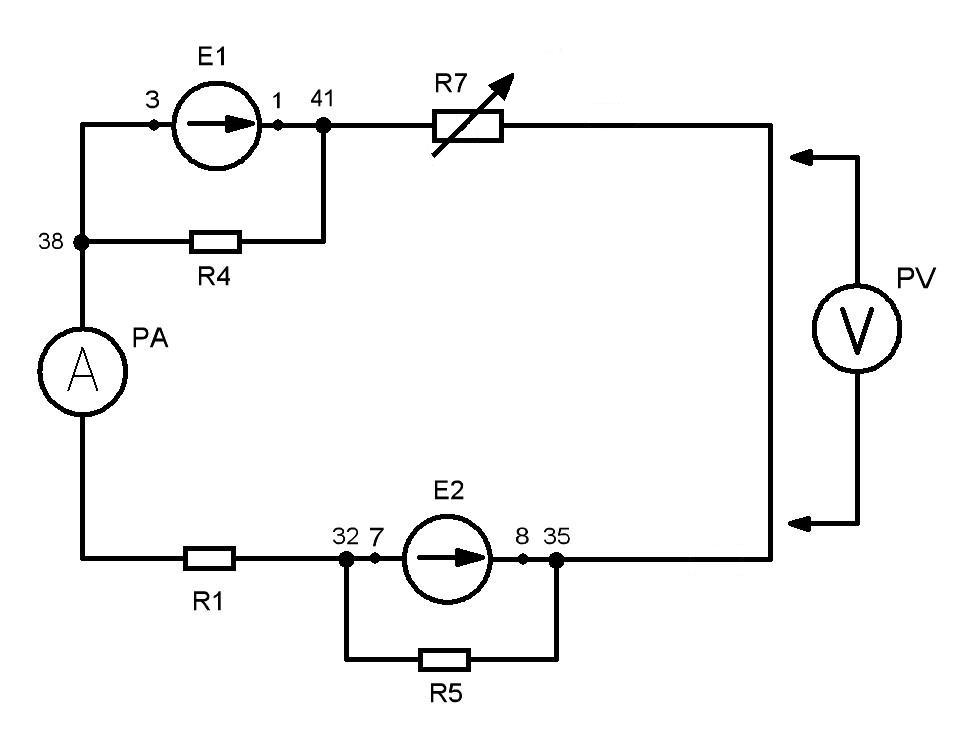

Рисунок 1

Таблица 1.2

№ пп	R7, Ом	E2, B	E1=15 B R1=10 Ом R4=100 Ом R5=100 Ом
1	20	3
2	3	5.5
3	6	25
4	40	25
5	60	27
6	40	31
7	3	3
8	20	5.5
9	6	25
10	20	25
11	6	27
12	3	31
13	20	3
14	6	5.5
15	6	25
16	20	25
17	40	27
18	40	31
19	20	3
20	20	5.5
21	3	25
22	6	25
23	20	27
24	6	31
25	20	3
26	40	5.5
27	20	25
28	3	25
29	6	27
30	6	31

Лабораторно-практическая работа №2

Тема: Расчет и исследование электрической цепи на основе метода наложения.

Цель: Научится аналитическому расчету и практическому определению параметров цепей постоянного тока методом наложения

Оборудование: Учебный лабораторный стенд по ТОЭ.

Задание на работу:

1. Начертить схему цепи, рисунок 2

2. Произвести аналитический расчет цепи постоянного тока на основе метода наложения согласно варианту, таблица 2.1

3. Собрать схему согласно варианту.

4. Снять показания приборов

5. Данные расчетов и показания приборов занести в таблицу 2.1

6. Сравнить данные расчетов и показаний приборов.

7. Сделать вывод.

Таблица2.1

	I1 PA1	I2 PA2	I3 PA3	UR7 PV1	UR2 PV2	UR6 PV3
Расчет
Измерение

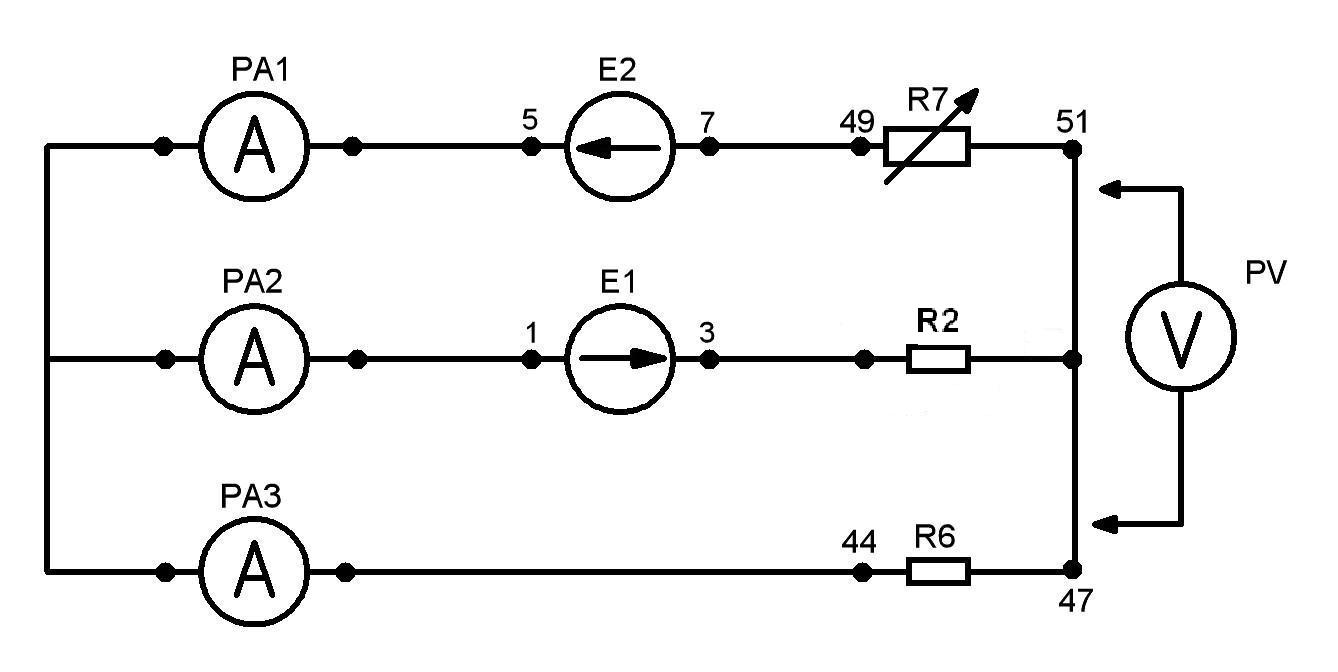

Рисунок 2

таблица 2.2

№ пп	R7, Ом	E2, B		E1=15 B R2=20 Oм R6= 100 Ом
1	3	3
2	6	5.5
3	20	15
4	3	25
5	110	27
6	100	31
7	6	3
8	3	5.5
9	6	15
10	80	25
11	40	27
12	20	31
13	20	3
14	40	5.5
15	80	15
16	80	25
17	40	27
18	20	31
19	60	3
20	100	5.5
21	20	15
22	60	25
23	6	27
24	60	31
25	120	3
26	20	5.5
27	40	15
28	80	25
29	60	27
30	100	31

Лабораторно-практическая работа № 3

Тема: Расчёт и исследование трёхфазной цепи при соединении потребителей звездой при неравномерной нагрузке.

Цель: Практическое определение параметров цепей синусоидального переменного тока при соединении нагрузки в звезду.

Оборудование: Учебный лабораторный стенд по ТОЭ.
