Задание на ДКР работу
.docЗадание
на ДКР по дисциплине «Сетевые технологии – 2»
На тему «Проектирование корпоративной IP-сети предприятия».
Проектируемая корпоративная IP-сеть предприятия предназначена для поддержки приложений и служб, обеспечения доступа к необходимым ресурсам предприятия и организации связи между сотрудниками предприятия, территориально размещенного на двух площадках, находящихся на значительном расстоянии друг от друга. Связь между площадками организована по арендованному каналу T1 на основе протокола канального уровня HDLC (нечетные варианты) или PPP (четные варианты).
На каждой площадке организационно действуют по 4 подразделения, размещенных в двух рядом стоящих зданиях с числом сотрудников, заданных в соответствии с вариантом.
Необходимо
1. При проектировании локальной сети на каждой площадке для структуризации сети распределить все хосты во VLAN-ы в соответствии с вариантом.
2. На основе заданного адресного пространства провести распределение IP-адресов всем хостам и сетевым устройствам (коммутаторам и маршрутизаторам) с использованием SLSM и VLSM в соответствии с вариантом.
3. Использование в проектируемой сети протокола VTP. В качестве сервера домена VTP назначить коммутаторы соответствии с вариантом, имя домена variant-№ (номер вашего варианта), пароль – номер зачетной книжки, например, tz-7101.
4. VLAN-ы. Описать (а затем и настроить) настройку локальних VLAN-ов и VLAN-ов с использованием транкового режима передачи между коммутаторами.
4. Использование в проектируемой сети протокола STP. Назначить во VLAN-ах root bridge (приоритет 4096) и backup root bridge (приоритет 8192) в соответствии с вариантом.
5.Маршрутизация между VLAN-ами. Организовать маршрутизацию между VLAN-ами на каждой из площадок.
6. Динамическая маршрутизация. Используя протокол динамической маршрутизации в соответствии с вариантом, организовать маршрутизацию между площадками.

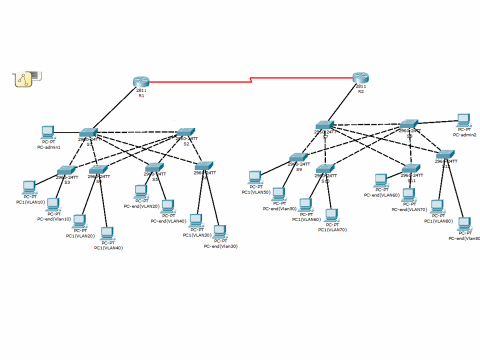

7. Используя программу Cisco Packet Tracer построить и настроить (сконфигурировать) прототип проектируемой компьютерной сети следующего вида. На всех сетевых устройствах также необходимо сконфигурировать пароли для доступа из сети и через консоль в пользовательский режим (cisco), для перехода в привилегированный режим (class).
8. Оформить пояснительную записку в соответствии с требованиями [1.]
9. На защиту представить пояснительную записку и рабочую схему проекта.
10. Подготовиться для ответов на контрольные вопросы по темам: VLAN, VTP, STP, ip-адресация, маршрутизация между VLAN, динамическая маршрутизация с помощью заданного в варианте протокола маршрутизации.
Вариант 1.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
25 |
|
50/tc |
150 |
|
||||
II подразделение |
20/tz |
25 |
25 |
60/tz |
100 |
100 |
||||
III подразделение |
30/ti |
|
75 |
70/ti |
200 |
200 |
||||
IV подразделение |
40/tx |
50 |
50 |
80/tx |
|
2500 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.1.0.0/16 |
|||||||||
Сервер домена VTP |
S1 |
S7 |
||||||||
STP root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
RIPv2 |
|||||||||
Вариант 2.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
25 |
|
50/tc |
150 |
|
||||
II подразделение |
20/tz |
25 |
25 |
60/tz |
100 |
100 |
||||
III подразделение |
30/ti |
|
75 |
70/ti |
50 |
50 |
||||
IV подразделение |
40/tx |
75 |
75 |
80/tx |
|
2000 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.2.0.0/16 |
|||||||||
Сервер домена VTP |
S2 |
S8 |
||||||||
STP root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
OSPF |
|||||||||
Вариант 3.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
25 |
|
50/tc |
150 |
|
||||
II подразделение |
20/tz |
25 |
25 |
60/tz |
50 |
50 |
||||
III подразделение |
30/ti |
|
75 |
70/ti |
200 |
200 |
||||
IV подразделение |
40/tx |
100 |
100 |
80/tx |
|
2500 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.3.0.0/16 |
|||||||||
Сервер домена VTP |
S1 |
S7 |
||||||||
STP root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
EIGRP |
|||||||||
Вариант 4.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
40 |
|
50/tc |
100 |
|
||||
II подразделение |
20/tz |
80 |
40 |
60/tz |
150 |
100 |
||||
III подразделение |
30/ti |
|
70 |
70/ti |
200 |
100 |
||||
IV подразделение |
40/tx |
60 |
50 |
80/tx |
|
1500 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.4.0.0/16 |
|||||||||
Сервер домена VTP |
S2 |
S8 |
||||||||
STP root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
RIPv2 |
|||||||||
Вариант 5.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
30 |
|
50/tc |
200 |
|
||||
II подразделение |
20/tz |
60 |
30 |
60/tz |
80 |
100 |
||||
III подразделение |
30/ti |
|
120 |
70/ti |
220 |
160 |
||||
IV подразделение |
40/tx |
150 |
50 |
80/tx |
|
2100 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.5.0.0/16 |
|||||||||
Сервер домена VTP |
S1 |
S7 |
||||||||
STP root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
OSPF |
|||||||||
Вариант 6.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
10 |
|
50/tc |
250 |
|
||||
II подразделение |
20/tz |
40 |
50 |
60/tz |
200 |
100 |
||||
III подразделение |
30/ti |
|
100 |
70/ti |
150 |
200 |
||||
IV подразделение |
40/tx |
120 |
50 |
80/tx |
|
2500 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.6.0.0/16 |
|||||||||
Сервер домена VTP |
S2 |
S8 |
||||||||
STP root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
EIGRP |
|||||||||
Вариант 7.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
40 |
|
50/tc |
50 |
|
||||
II подразделение |
20/tz |
40 |
70 |
60/tz |
10 |
120 |
||||
III подразделение |
30/ti |
|
60 |
70/ti |
600 |
200 |
||||
IV подразделение |
40/tx |
80 |
120 |
80/tx |
|
1400 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.7.0.0/16 |
|||||||||
Сервер домена VTP |
S1 |
S7 |
||||||||
STP root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
RIPv2 |
|||||||||
Вариант 8.
Первая площадка (слева) |
Вторая площадка (справа) |
|||||||||
|
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
№ VLAN/Имя VLAN |
Первое здание |
Второе здание |
||||
I подразделение |
10/tc |
150 |
|
50/tc |
40 |
|
||||
II подразделение |
20/tz |
60 |
25 |
60/tz |
40 |
100 |
||||
III подразделение |
30/ti |
|
40 |
70/ti |
100 |
200 |
||||
IV подразделение |
40/tx |
150 |
50 |
80/tx |
|
1900 |
||||
Администратор |
99/ management |
1 |
|
89/ management |
|
1 |
||||
Схема IP-адресации |
С использованием SLSM |
С использованием VLSM |
||||||||
Заданное адресное пространство |
10.8.0.0/16 |
|||||||||
Сервер домена VTP |
S2 |
S8 |
||||||||
STP root bridge |
VLAN 20 – S2 |
VLAN 40 – S1 |
VLAN 99 – на ваш выбор |
VLAN 60 – S7 |
VLAN 70 – S8 |
VLAN 1 – на ваш выбор |
||||
STP backup root bridge |
VLAN 20 – S1 |
VLAN 40 – S2 |
VLAN 99 – на ваш выбор |
VLAN 60 – S8 |
VLAN 70 – S7 |
VLAN 1 – на ваш выбор |
||||
Протокол динамической маршрутизации |
OSPF |
|||||||||
