2. Область применения метода

Метод координатной сетки широко используется на автомобиль­ных заводах для исследования процессов вытяжки деталей слож­ной формы, в которых напряжением σ₃ в направлении толщины ли­стовой заготовки можно пренебречь и с достаточной точностью напряженное состояние считать пло­ским.

Для исследования деформаций и течения металла при прессовании применяют составные заготовки с координатными сетками в виде рисок на поверхностях разъёма. После нагрева и прессования составной образец разнимают на части и измеряют искажения сетки.

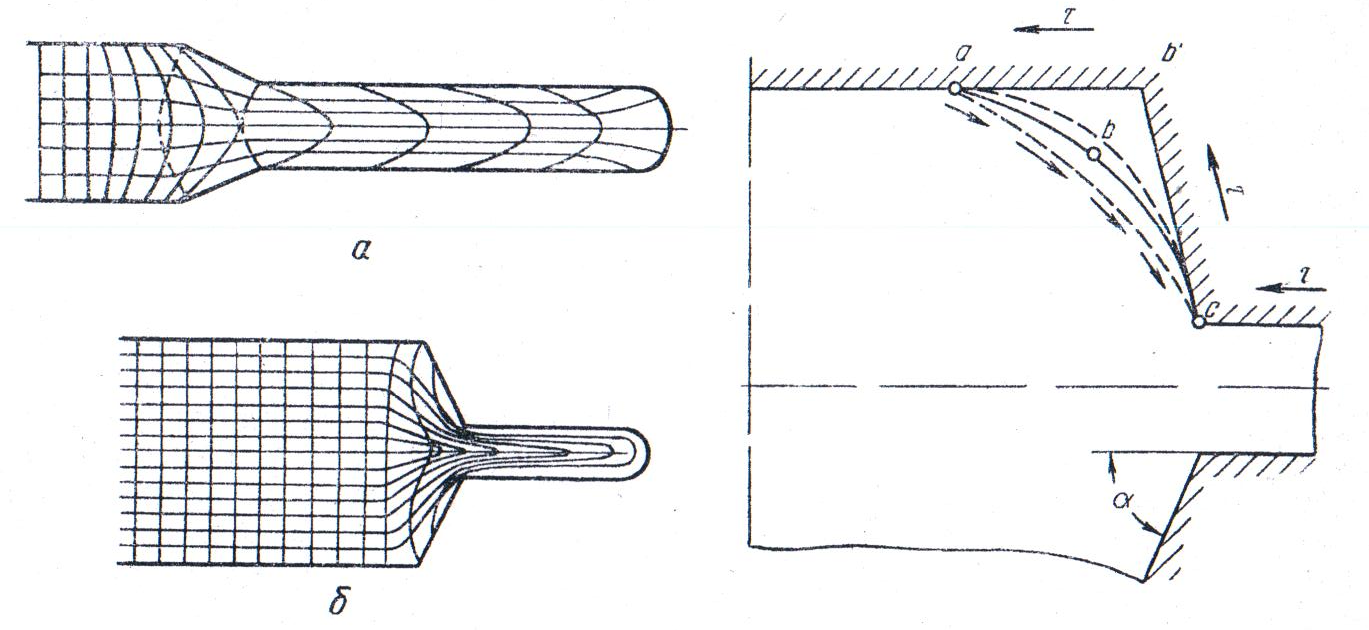

Рисунок 25.2. Изменение координатной сетки при прямом (а), обратном (б) прессовании и зона затруднённой деформации.

В производственных условиях на неравномерность вытяжки по сечению сильно влияет температура. Наибольшая неравномерность наблюдается при прессовании через плоскую матрицу. При уменьшении угла матрицы те­чение становится более равномерным, однако увеличивается дли­на пресс-остатка. Передний конец прутка всегда деформирован незначительно; при прессовании слитков возможно сохранение литой структуры металла в осевой зоне переднего .конца прутка даже при λ = 15.

Сравнение рассмотренной картины с течением металла при обратном прессовании (рисунок 25.2.) обнаруживает преимущество второго метода. Пластическое течение начинается почти у самого-входа в матрицу. Значительно уменьшается объем зон затрудненной деформации у стенки ма­трицы. Уменьшается нерав­номерность вытяжки по се­чению пресс-изделия.
