Практическая работа №5
Ознакомление с диаграммой рекристаллизации определенной марки металла.
Цель работы: выявить назначение диаграмм рекристаллизации, определить критическую степень деформации для заданной марки материала.
Содержание отчёта:
1. характеристика заданной марки металла;
2. построение и зарисовка диаграммы рекристаллизации заданной марки металла;
3. цель построения диаграммы рекристаллизации;
4. определение критической степени деформации.
1.Характеристика заданной марки металла
Охарактеризовать заданную марку металла, уметь её расшифровывать.
По справочнику выбрать химический состав заданной марки металла, его механические свойства, записать в виде таблиц.
2.Построение и зарисовка диаграммы рекристаллизации заданной марки металла
Диаграммы рекристаллизации строятся на основании испытаний опытных образцов при различных температурах и степенях деформации. Определяется величина зерна. Данные фиксируются в координатах: величина зерна, температура, степень деформации.
3.Цель построения диаграммы рекристаллизации
При деформации нагретого металла в нём наряду с упрочнением протекают и разупрочняющие процессы: возврат, полигонизация, рекристаллизация.
Рекристаллизация заключается в зарождении и росте новых зёрен взамен деформированных. Для чистых металлов температура начала рекристаллизации определяется следующим примерным соотношением:
Трекр. = 0,4 Тпл.,
где Трекр. – абсолютная температура начала рекристаллизации;
Тпл. – температура плавления.
У сплавов температура начала рекристаллизации выше, чем у металлов, входящих в состав сплава. Чем сложнее состав сплава, тем выше температура начала рекристаллизации.
Процесс рекристаллизации протекает во времени и с некоторой скоростью. Чем выше температура и степень деформации, тем выше скорость рекристаллизации.
Размер рекристаллизованных зёрен зависит от температуры и степени деформации. Особенностью процесса рекристаллизации является наличие так называемых критических степеней деформации ɛкр., при которых наблюдается резкий рост величины зерна.

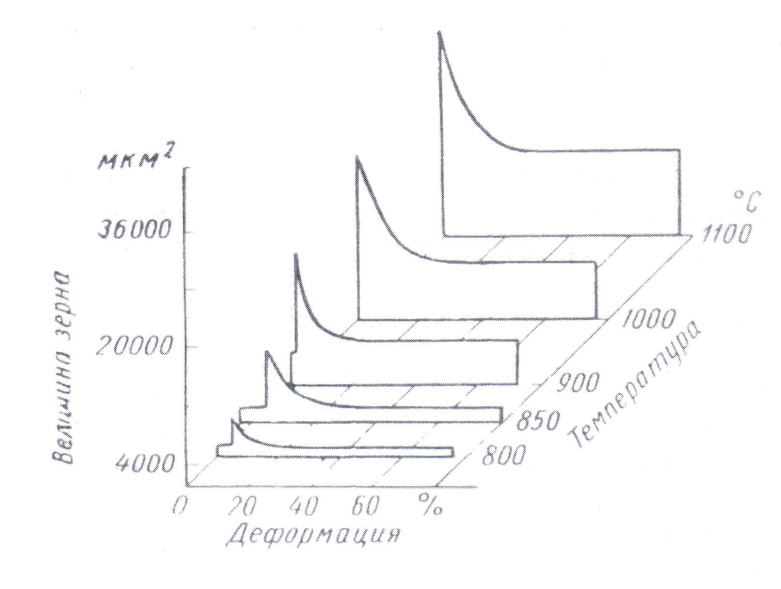

Рисунок 4.1. Типовая диаграмма рекристаллизации низкоуглеродистой стали.
4.Определение критической степени деформации
Задание:
изучить теоретический материал;
определить критическую степень деформации при всех температурах диаграммы и записать в виде таблицы.
Контрольные вопросы:
1. что называется рекристаллизацией?
2. что такое критическая степень деформации?
3. в каких координатах строятся диаграммы рекристаллизации?
4. как маркируются сплавы цветных металлов?
5. для чего строят диаграммы рекристаллизации?
6. какие факторы влияют на выбор условий деформации?
Марки материалов, используемых в работе:
алюминиевые сплавы марок АД1, Д1, АК6;
магниевые сплавы марок МА2, МА8;
латуни марок Л68, Л70, Л59, Л85;
титан и его сплавы марок ВТ10,ВТ3,титан;
сталь 50, сталь 30ХГСА
