К іріспе

Электр станциясы деп – электр энергияны өндіруге арналған кәсіпорын немесе фабрика болып табылады. Электр станцияларымен қатар электр энергияны түрлендіруде және таратуда басты рольді электр тораптары мен жүйелері атқарады.

Энергожүйенің проектін жасаудағы есебі болып, энергияны аз мөлшерде жұмсап, тұтынушыларды электр және жылу энергиясымен қажетті мөлшерде қамтамасыз ету үшін электр станцияларында және электр тораптарында керек жабдықтарды технико-экономикалық жағынан тиімді таңдап алу болып табылады.

Есептеу графикалық жұмыста электр станцияның барлық құрылғыларын есептеп, таңдап алу мүмкін емес. Сол себепті бұл жұмыста проектілетін станция жұмыс істейтіндей және қажетті құрылғылары тексеріле алатын электр жүйенің параметрлері ескеріледі.

1. Есептеу-графикалық жұмыстың мақсаты және мәселелері

Жұмыстың мақсаты, студенттерге қойылған тапсырмаларды өз бетімен шешім шығаруын дамыту, теориялық білімдерін баянды ету, техникалық әдебиеттерден алынған ақпараттарды тәжірибемен ұштастыра отырып электрлік станциялардың құрылымдық сұлбаларын таңдау және жүктемелердің баллансын құрастыру.

Есептеу графикалық жұмыс, бұл типтік есеп, оған кіретін мәселелер:

• генераторлардың түрін және олардың қоздыру жүйесін таңдау;

• станциялардың құрылымдық сұлбаларын таңдау;

• қалыпты режимде жүктемелердің баллансын құрастыру.

. Есептеу – графикалық жұмыстың мазмұны

- станцияның және отынның түрі;

- станциядағы генераторлардың қуаты мен саны;

- электрлік жүктемелер, олардың кернеуі және қуаты;

- энерго жүйе мен станцияны байланыстыратын электр беру желілерінің саны және кернеуі және т.б.

Есептеу графикалық жұмысқа берілгендер

1-кесте

Жылу электр орталығы
Нұсқа №	Отын түрі	Генера тор ардың саны және қуаты, МВт	Генера торлық кернеудегі желілердің саны, жүктеменің қуаты, МВт	Ө.М. шығыны	ОҚТҚ номиналды кернеуі, кВ	ОҚТҚ желілердің саны, жүктеменің қуаты, МВт	Жүктеменің ұзақтығы қыс/жаз	Жүйемен байланысты желілер дің номинал ды кернеуі, кВ	Желілер саны және ұзындығы, км
06	Көмір	3/63	12/3	12	35	2/20	150/215	110	2/50

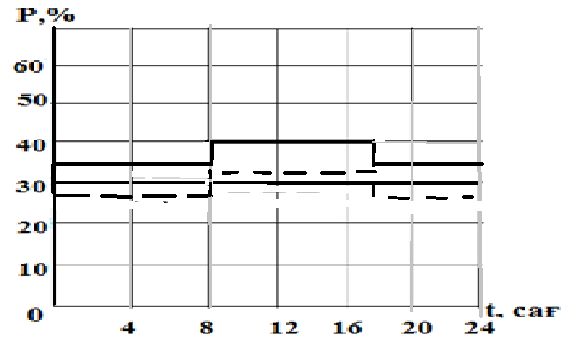

1сурет.ЖЭО генераторларының қуат 2сурет.110-кВ-тық кернеудегі жүктеменің

өндіру графигі графигі

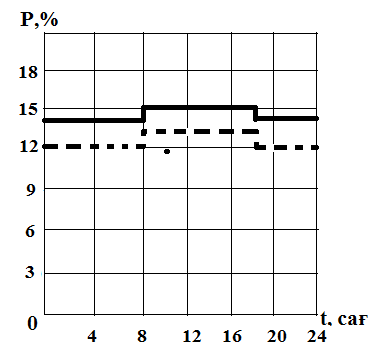

3сурет. Ө.м. жуктеме графигі

ТВC-32-3 турбогенераторының техникалық деректері:

Айналу жиілігі: n = 3000

об/мин;

Қуаты: S_ном = 40 МВА;

Қуат коэффиценті: cosφ = 0,8;

Активті қуат: P_ном = 32 МВт;

Статор тогы: I = 3,67/2,2кА;

Статор кернеуі: U_ном = 6,3/10,5 кВ;

ПӘК: η = 98,3 %;

Асқын өтпелі индуктивтік кедергі:

Статор орамаларын қоздыру жүйесі: КВР – косвенное водородом;

Ротор орамаларын қоздыру жүйесі:НВР – непосредственное водородом;

Жалпы массасы: m = 69,2 т;

Ротор массасы: m_р = 16,2 т

ТВФ-120-1 турбогенераторының техникалық деректері:

Айналу жиілігі: n = 3000 об/мин;

Қуаты: S_ном = 125 МВА;

Қуат коэффиценті: cosφ = 0,8;

Активті қуат: P_ном = 100 МВт;

Статор тогы: I = 6,875;

Статор кернеуі: U_ном = 10,5 кВ;

ПӘК: η = 98,4 %;

Асқын өтпелі индуктивтік кедергі: ;

Статор орамаларын қоздыру жүйесі: КВР-косвенное водородом;

Ротор орамаларын қоздыру жүйесі: НВР-непосредственное водородом;

Жалпы массасы: m = 159 т;

Ротор массасы: m_р = 30,8 т.

Станцияның құрылымдық сұлбасы

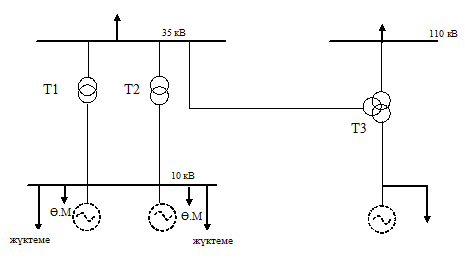

1-ші нұсқа үшін станцияның құрылымдық сұлбасы

Қалыпты режимде 1-ші нұсқа үшін жүктемелердің баллансын құрастыру.

1. G1және G2 қуаттарын өндіру, МВт

Қыс Жаз

Электр станцияларындағы электр энергияны өндірудің айнымалы графигі кезінде өзіндік мұқтаждықтың қуат шығынын анықтауға болады.

где - t уақытта станцияның шинаға беретін қуаты, МВт;

- станцияның белгіленген қуаты , МВт;

- өзіндік мұқтаждықтың максималды қуаты,

2) G1,G2 және G3 ө.м. жүктемесі, МВт

Қыс Жаз

3. G4генераторының ө.м.-ның жүктемесі, МВт

Қыс Жаз

3. 10 кВ-тағы жүктеме, МВт

Қыс: P_0-8 = 36МВт Жаз: Р_0-8 = 25,2 МВт

Р_8-18 = 36 МВт Р_8-18 = 25,2МВт

Р_18-24 = 36 МВт Р_18-24 = 25,2МВт

3. Т1 және Т2 жүктелуі, МВт (қосындысы)

Қыс Жаз

3. Т-1 және Т-2 трансформаторлардың әрбірінің жүктелуі, МВт

Қыс Жаз

7)35 кВ-тағы жүктеме, МВт 2*20МВт=40МВт

Қыс Жаз

8)Т-3 ораманың 10 кВ-қа жүктелуі, МВт

Қыс Жаз

9)Т-3 орамының 35 кВ-қа жүктелуі, МВт

Қыс Жаз

10)Т-3 орамының 110 кВ-қа жүктелуі, МВт

Қыс Жаз

1-ші нұсқа үшін қуат баллансы кестесі

2-кесте

Анықталатын параметр	Жылдың кезеңі	Уақыты, сағ 0-8 8-18 18-24
1. Г-1 және Г-2 қуаттарын өндіру, МВт	қыс жаз	113,4 88,2	126 100,8	113,4 88,2
2. Г-1, Г-2 және Г-3 ө.м. жүктемесі, МВт	қыс жаз	14,21 12,39	15,21 13,30	14,21 12,39
3. Г-4 және генераторының ө.м.-ның жүктемесі, МВт	қыс жаз	7,105 6,195	7,56 5,65	7,105 6,195
4. 10 кВ-тағы жүктеме, МВт	қыс жаз	36 25,5	36 25,5	36 25,5
5. Т-1 және Т-2 жүктелуі, МВт(қосындысы)	қыс жаз	63,19 47,61	74,88 62,3	63,19 47,61
6. Т-1 және Т-2 трансформаторлардың әрбірінң жүктелуі, МВт	қыс жаз	31,595 23,805	37,44 31,15	31,595 23,805
7. 110 кВ-тағы жүктеме, МВт	қыс жаз	36 28	40 32	36 28
8. Т-3 орамының 10 кВ-қа жүктелуі, МВт	қыс жаз	49,595 37,905	28,44 43,75	49,595 37,905
9. Т-3 орамының 110 кВ-қа жүктелуі, МВт	қыс жаз	27,19 19,61	34,88 30,3	27,19 19,61
10. Т-3 орамының 220 кВ-қа жүктелуі, МВт	қыс жаз	22,405 18,295	6,44 13,45	22,505 18,295
