Міністерство освіти і науки, молоді та спорту України

Національний університет "Львівська політехніка"

Кафедра будівельних конструкцій та мостів

Пояснювальна записка

до курсового проекту з дисципліни

"Залізобетонні та кам'яні конструкції"

Виконав:

студент групи ПЦБ-43

Коваль Ігор Володимирович

Перевірив:

Канюк Василь Миколайович

Львів - 2014

ЗМІСТ

1.

23

Обрахунок для заданої рами ведеться для постійного навантаження по всьому прогону ригеля, а також для різних варіантів тимчасовго. 23

2.2.4.Розрахунок поздовжніх ребер…………………………………...…………….……......11

2.2.5.Обчислення геометричних характеристик перерізу………………………...……...….12

2.2.6.Розрахунок втрат попереднього напруження арматури класу Ат-800…………........13

2.2.6.1.Згідно нових норм….…………………………………………………...…………......13

2.2.6.2.Згідно старих норм………………………………………………………………...…..14

2.3.Розрахунок плити за ІІ групою граничних станів.….…………………………………...16

2.3.1.Розрахунок утворення тріщин, нормальних до поздовжньої осі плити………….......16

2.3.2. Розрахунок утворення тріщин, похилих до поздовжньої осі плити….…...…….…...16

2.3.3.Розрахунок ширини розкриття нормальних тріщин …………….……………..……...18

2.3.4. Розрахунок прогинів плити……………………………………………………...……...20

3. Розрахунок і констроювання збірного нерозрізного ригеля з звичайного з/б……...…...23

3.1. Наближений статичний розрахунок нерозрізного ригеля……………………………...23

3.1.1. Обчислення навантажень і визначення розрахункових прольотів…………………..23

3.2. Розрахунок прольотної і над опорної арматури ригеля на дію згинальних моментів у нормальних перерізах 1-го прольоту………………..…………………………………....…..25

3.3.Розрахунок і конструювання поперечної арматури ригеля на дію поперечних сил в похилих перерізах 1-го прольоту…………………………………………………………......27

3.4. Розрахунок параметрів і побудова епюри матеріалів збірного ригеля………………..28

3.5. Розрахунок стику збірного ригеля з колоною…………………………..………..……..29

4.Розрахунок і конструювання збірної колони каркасу в’язової системи. ……………..…31

4.1. Обчислення навантажень на колону 1-го поверху……………………………..…….…31

4.2. Обчислення навантажень від власної ваги колони………………………….……….…33

4.3. Обчислення розрахункового зусилля…………………………………….………...……33

4.4. Розрахунок поздовжньої робочої арматури………………………….…………….……33

4.5. Розрахунок і конструювання консолі колони………………………………………..….35

4.4. Розрахунок стику колони поверхів………………………………………………………37

5. Розрахунок і констроюванняцентрально навантаженого фундаменту під колону……39

5.1. Обчислення навантажень і зусиль……………………………………………………......39

5.2. Визначення розмірів плитної частини фундаменту…………………………………......39

5.3. Розрахунок фундаменту на продавлювання………………………………………...…...40

5.4. Розрахунок арматури плитної частини фундаменту…………………………………….40

6. Література …………………………………………….…………………………….………..41

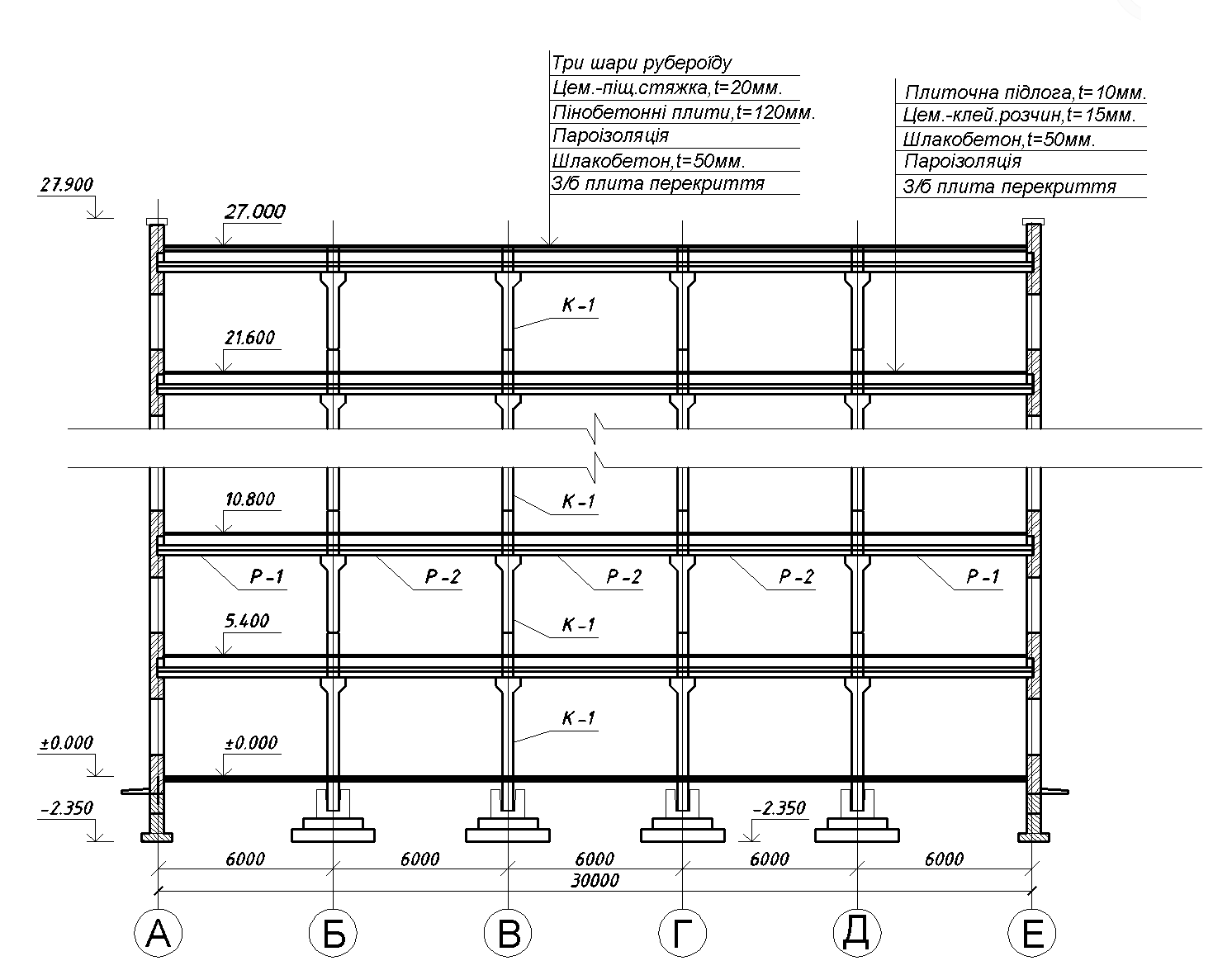

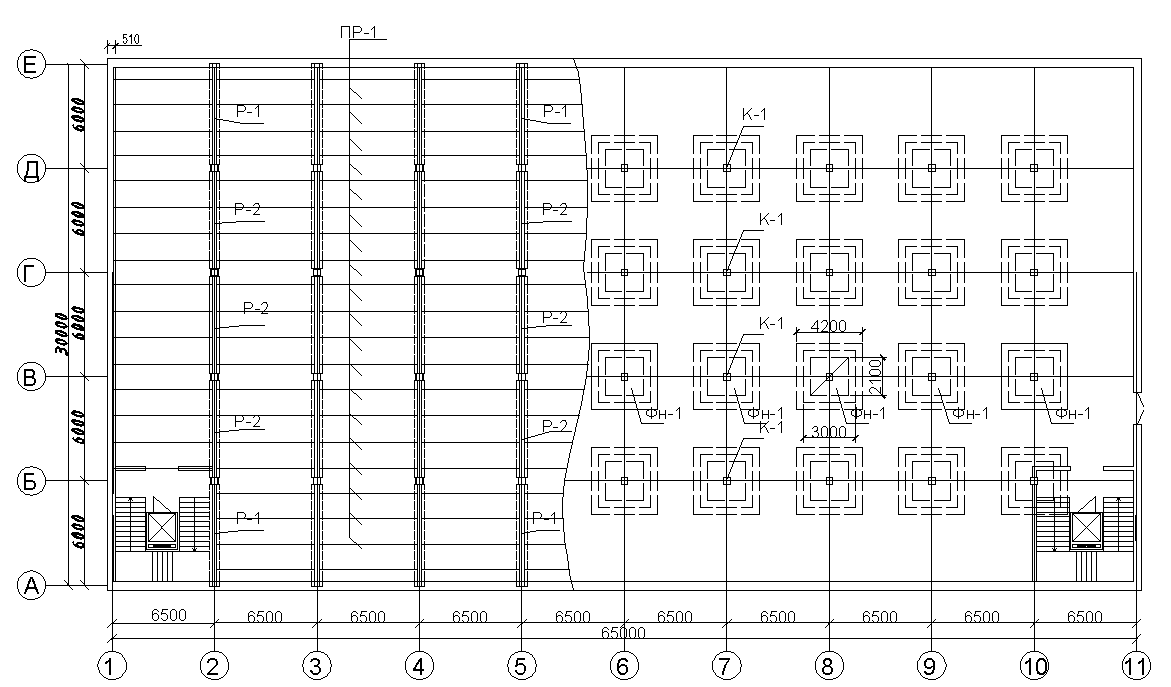

1. Компонування конструктивної схеми збірного балкового перекриття

Ригелі поперечних рам двох пролітні, на опорах жорстко з'єднані з крайніми цегляними стінами і середніми колонами. Плити перекриття ребристі двох типів: рядові і зв'язкові.

Проліт плит в осях 6,5м. Плити опираються на цегляну стіну з одного боку і на ригелі з другого боку. Ригелі розміщені в поздовжньому напрямку будинку, з прольотом 6м, двох видів: Р-1 і Р-2. Колони каркасу перерізу 400x400. Фундаменти під колони монолітні.

В повздовжньому напрямку жорсткість по зв'язковій системі: горизонтальне навантаження передається на поздовжні несучі цегляні стіни. В поперечному напрямку жорсткість забезпечується по зв'язковій системі: вітрове навантаження через перекриття, яке працює на горизонтальні диски.

Будинок виробничий в м. Севастополь з розмірами в плані 65х 30 м. Кількість поверхів - 5. Висота поверху – 5,4 м.

Ребриста плита ПР-1 розмірами 6450×1485×400мм.

Крайній ригель Р-1: 5790×800×300 мм.

Середній ригель Р-2: 5600×800×300 мм.

Колона К-1: 5400×400×400 мм.
