Ставропольский государственный аграрный университет

А.Н.Петенёв, И.А.Мельникова

Задания

по инженерной графике.

Методические указания

для электроэнергетического факультета.

2 012

Введение.

Задания выполняются студентами во внеаудиторное время после прослушивания лекционного материала и решения задач на практических занятиях в соответствии с заданной темой.

Цель выполнения заданий по инженерной графике – закрепление полученных знаний, приобретение практических навыков в решении наиболее значимых задач, приобретения навыков проекционного и машиностроительного черчения.

Задания по начертательной геометрии выполняются на формате А3 (297х420) карандашом, решение задачи обводится красным или иным цветом или выполняются при помощи компьютерных программ.

1

Задания по инженерной графике Задание I.

1. Построить третий вид детали по двум заданным.

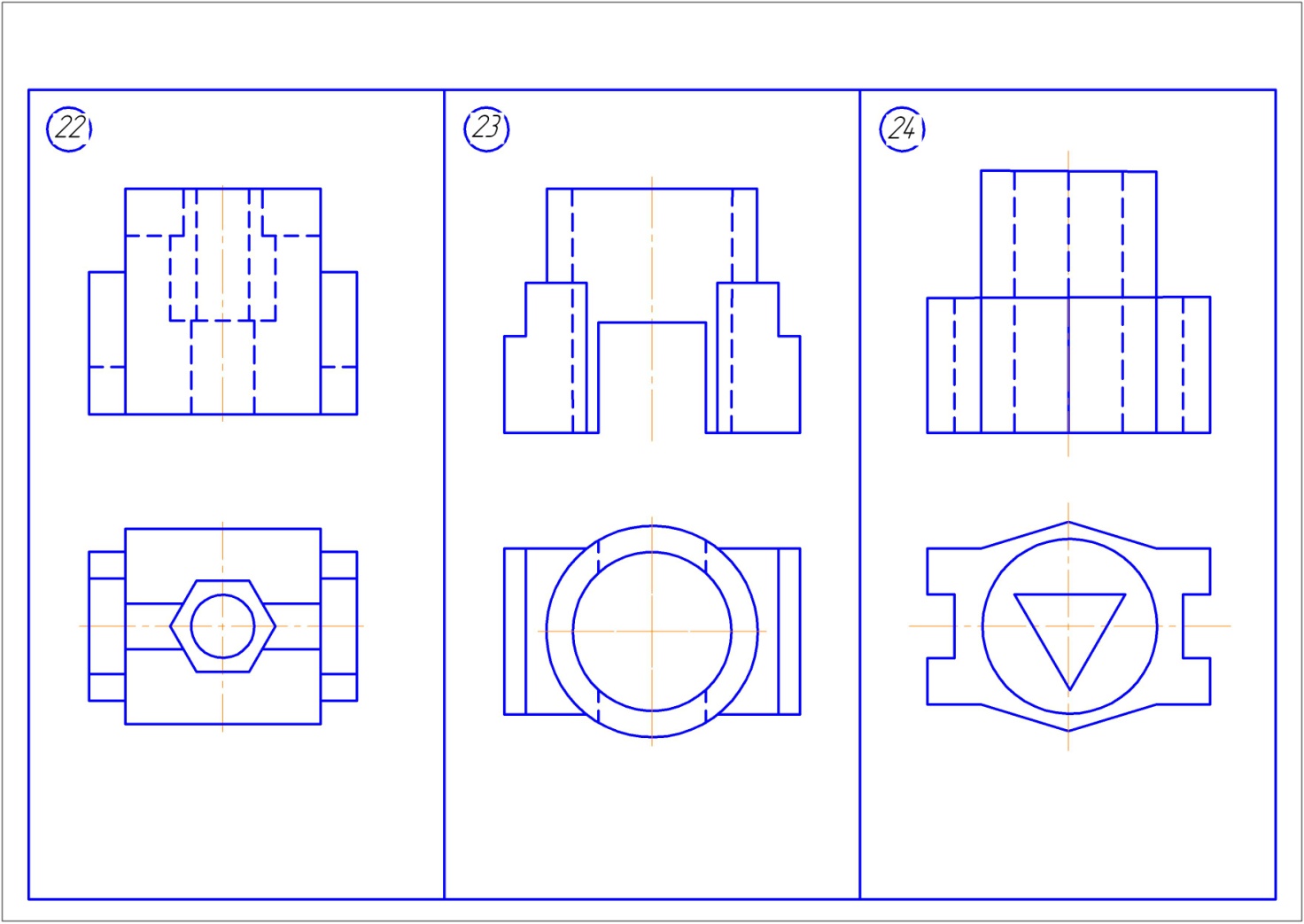

Пример выполнения листа приведен на рисунке 3, варианты задания – на рисунке 2.

Литература:

1.ГОСТ 2.301-68.Форматы.

2.ГОСТ 2.305.68.Виды.

Порядок выполнения листа и методические указания:

1. Ознакомьтесь с примером выполнения задания (рис.2).

2.Подготовьте лист чистой бумаги формата А3.

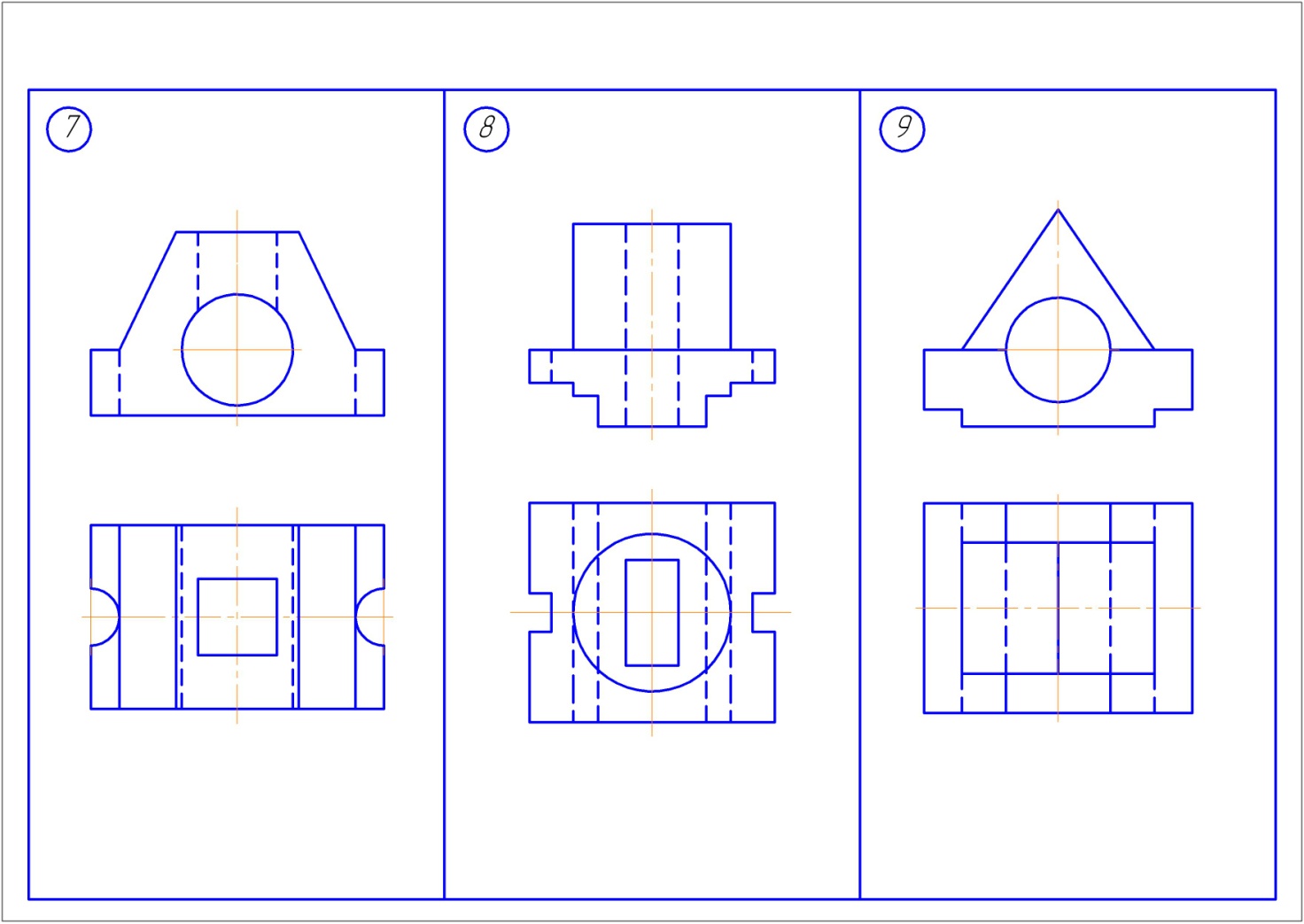

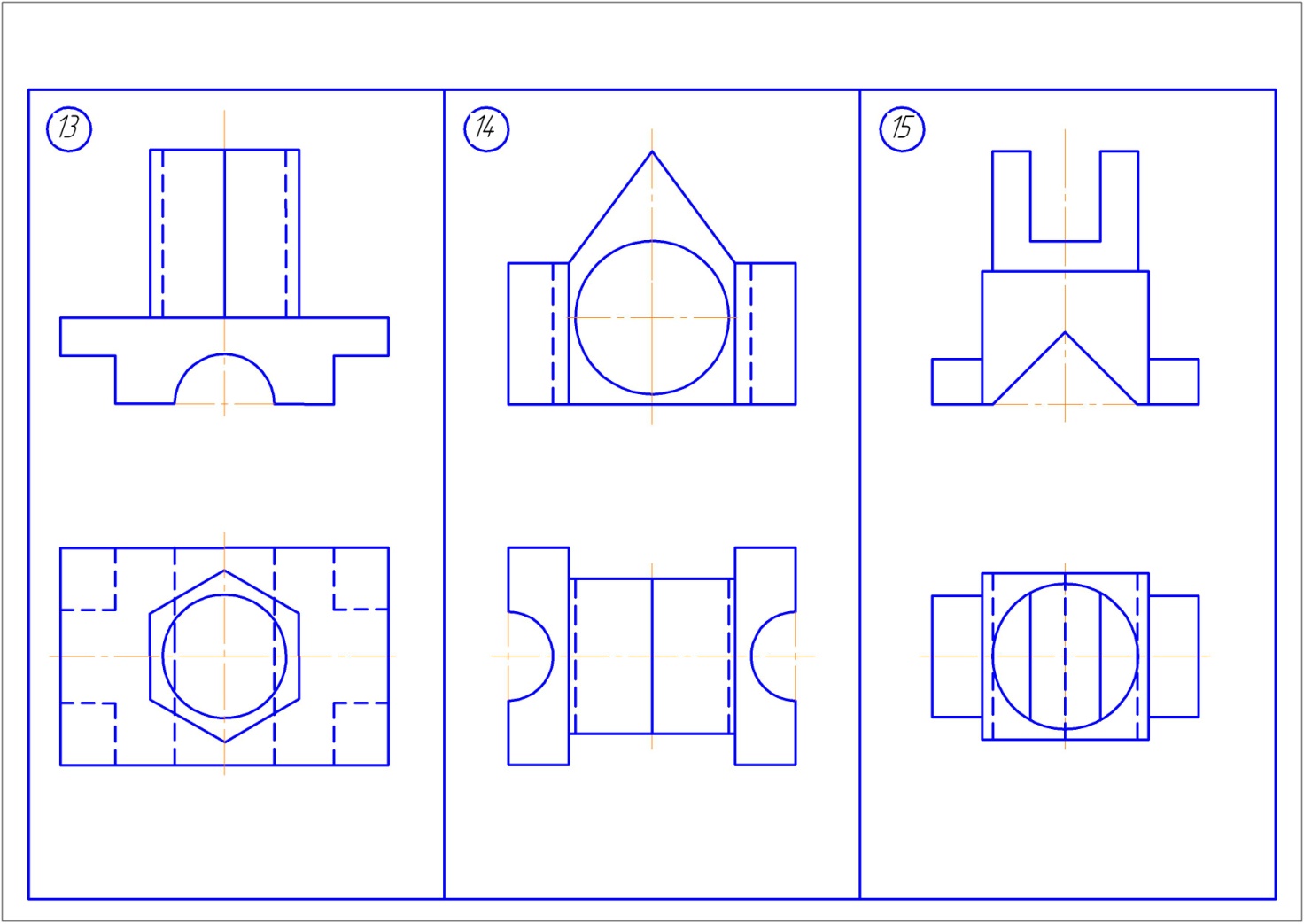

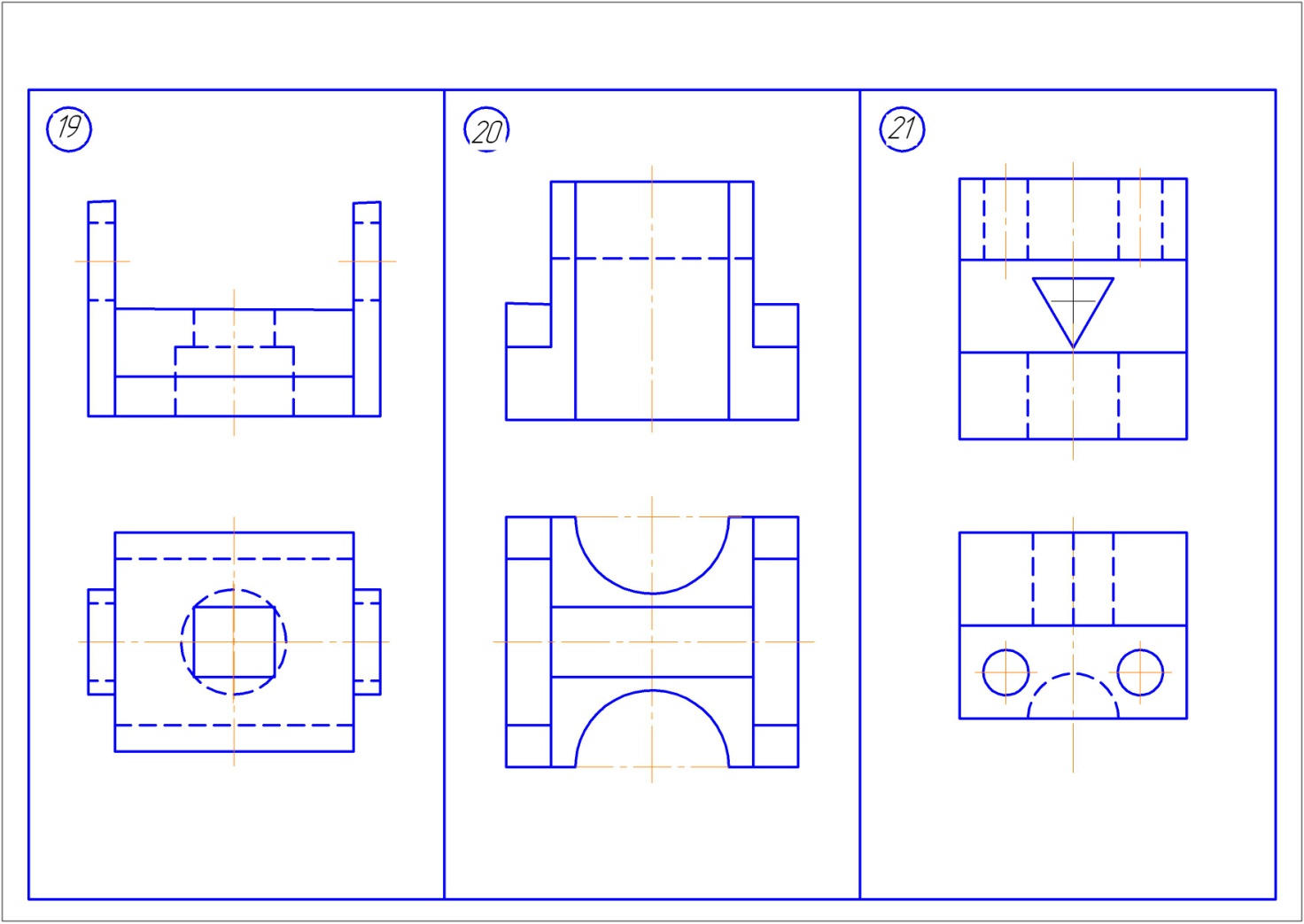

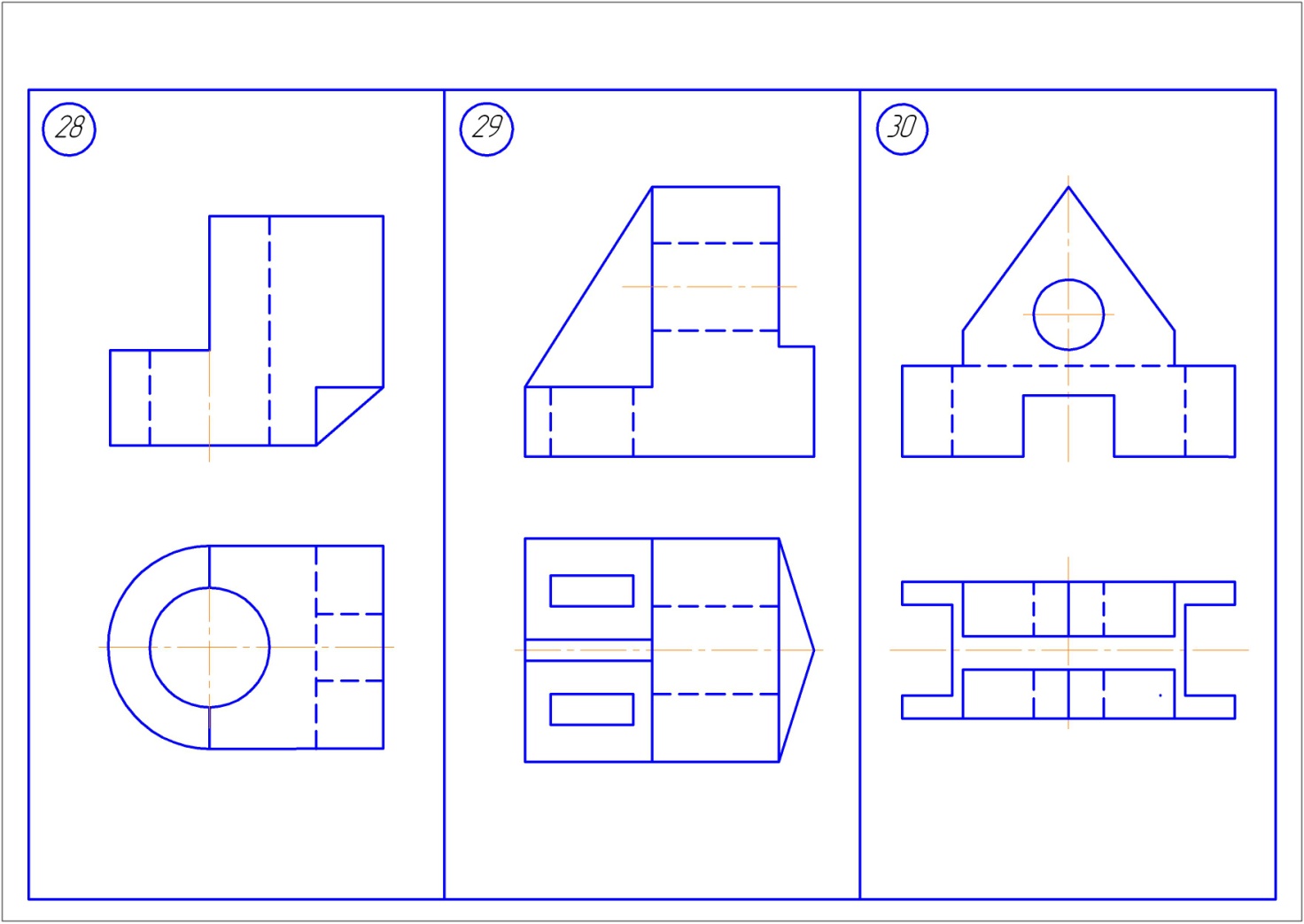

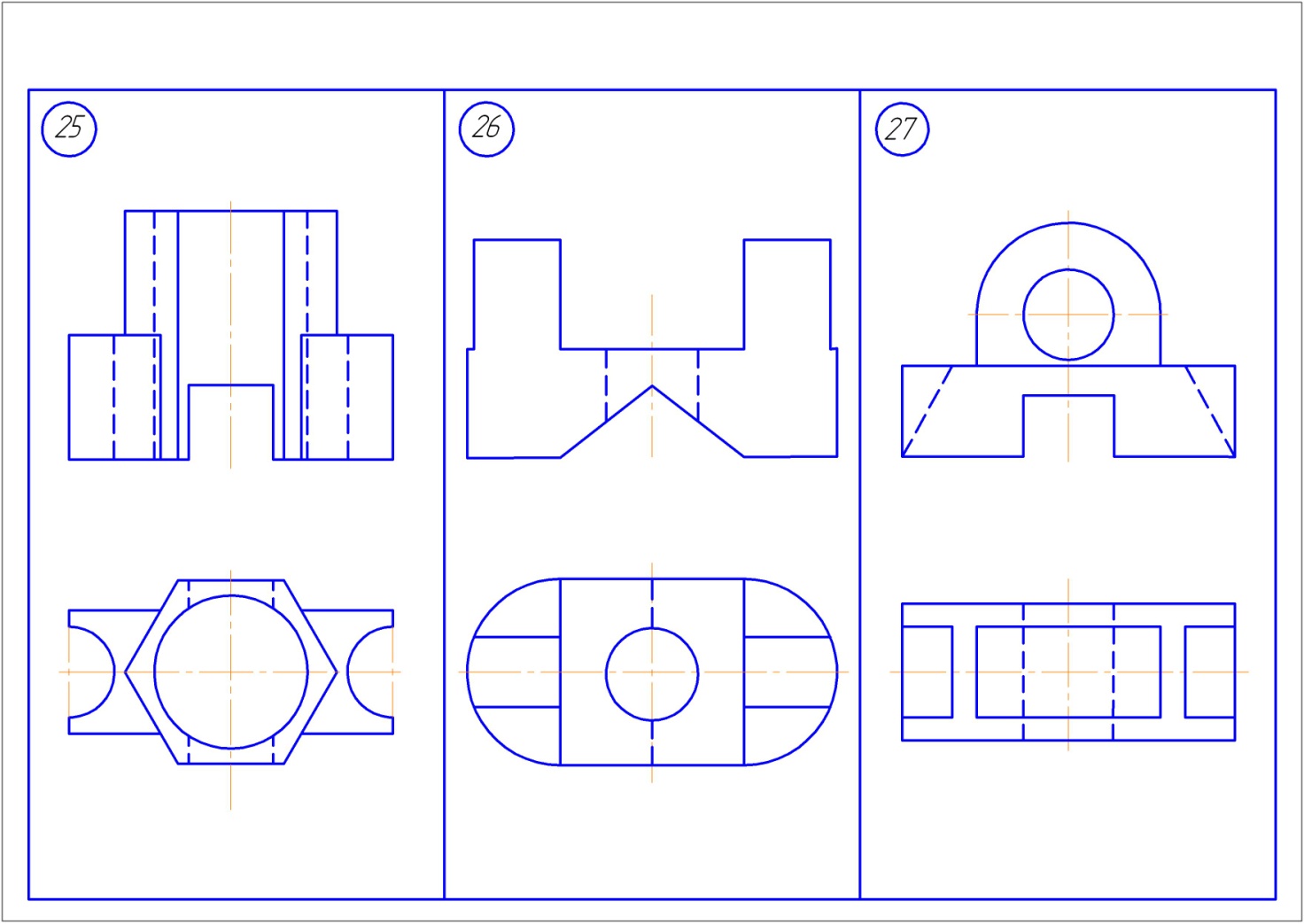

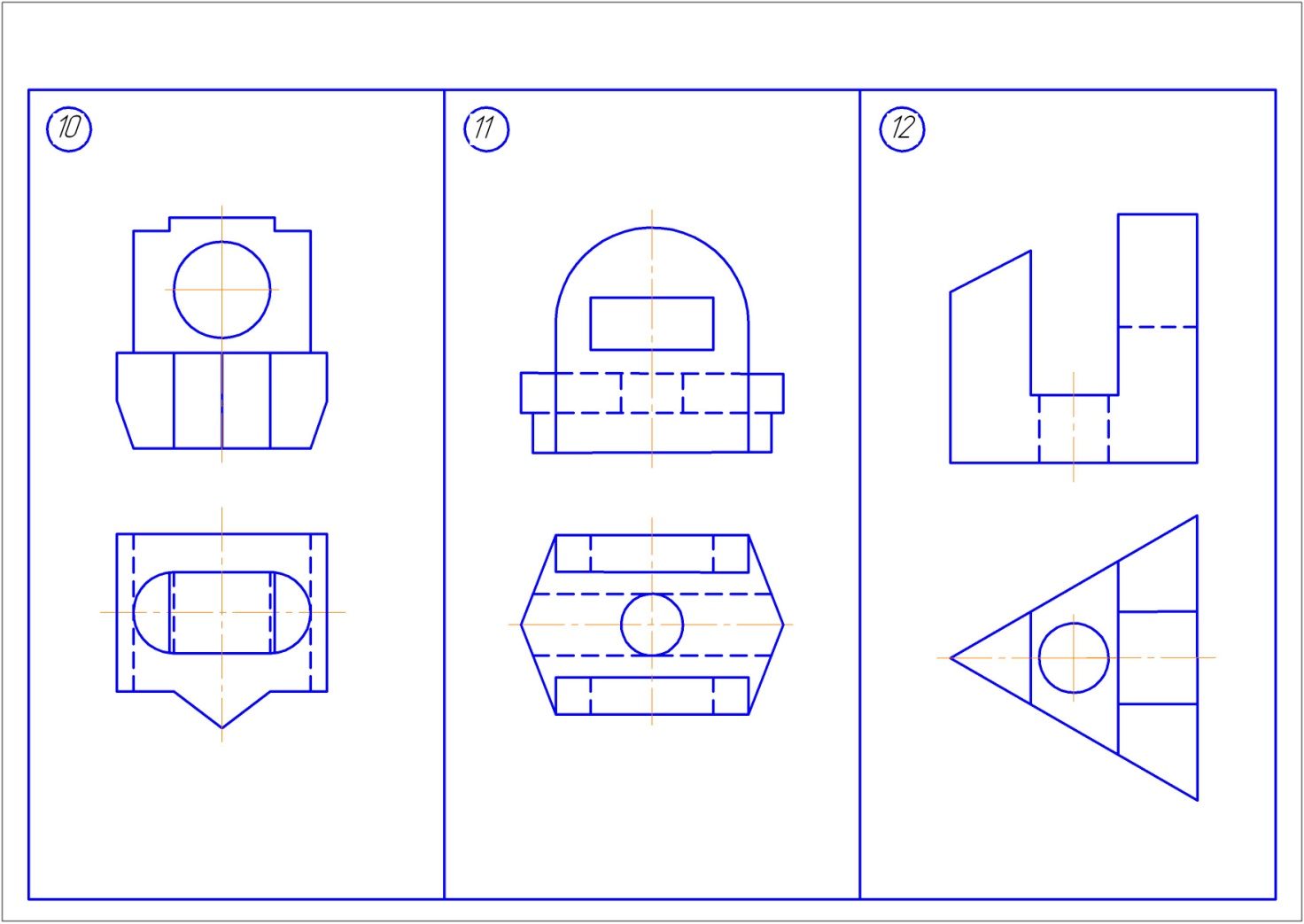

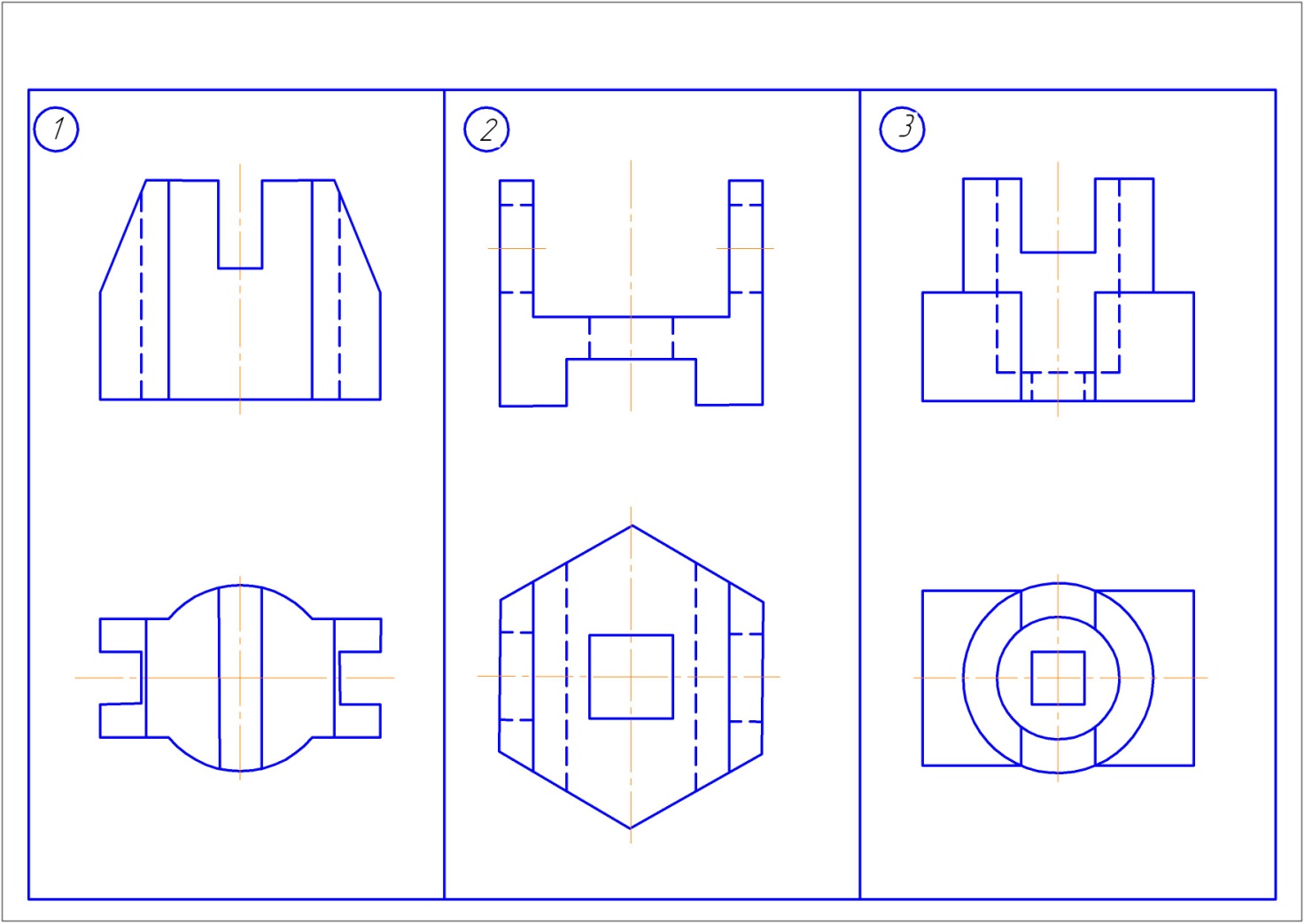

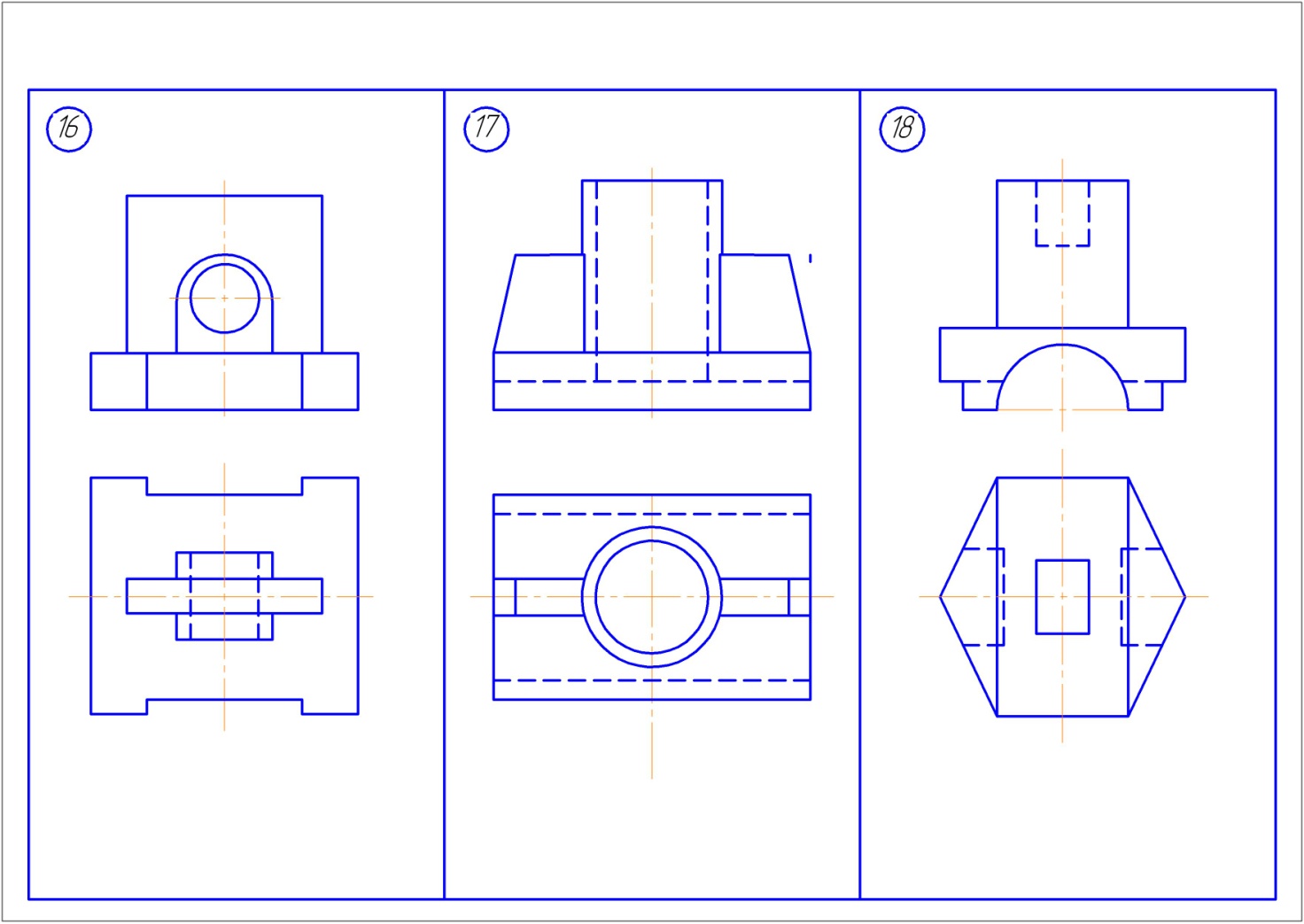

3.Найдите свой вариант, заданный преподавателем (рис.1).

4. Ознакомьтесь с конструкцией детали по ее наглядному изображению и установите, из каких геометрических тел она состоит.

5.Выполнить компоновку изображений детали на формате. Для этого поле чертежа разделить тонкими линиями на четыре равные части.

6. В масштабе 2:1 (на рисунке 2 наглядные изображения деталей принимаем за натуральную величину) начертите два вида детали (основной вид и вид сверху).

При этом не следует забывать о вычерчивании геометрических осей, осей симметрии и центров.

7.Изобразите третий вид детали, расчленяя деталь на составляющие ее геометрические тела. Невидимые контуры показать штриховой линией. Размеры наносить не требуется.

8. Вычертите основную надпись, заполните её, применяя шрифт 3,5 и 5.

9.Проверьте правильность всех построений, выполненных на формате А3.

10.Обведите чертеж карандашом.

2

3

4

5

6

7 Рис.1

Рис.2. Пример выполнения трёх видов детали по двум заданным.

8

2. Построить три вида детали с применением простых и сложных разрезов.

Пример выполнения листа приведен на рисунке 3.

Литература:

1.ГОСТ 2.305-68. Виды, разрезы, сечения.

ГОСТ 2.302-68. Масштабы.

ГОСТ 2.306-68. Обозначения графических материалов.

ГОСТ 2.307-68. Нанесение размеров.

2.Учебники и справочники.

Порядок выполнения листа и методические указания.

1. Ознакомиться с примером выполнения разрезов (рис.3).

2. Разрезы задаются преподавателем на листе, где изображены три вида детали ( необходимо выполнить задание 1, изображенное на рис.2)

3.Решение задачи требует мысленного представления детали, для которой должен быть выполнен чертеж. По данному описанию представить форму геометрических тел, из которых состоит деталь, затем представить внешнюю и внутреннюю форму детали.

5. Выполнить заданные разрезы (горизонтальный, фронтальный, профильный). Правила изображения и обозначения разрезов должны соответствовать ГОСТ 2.305-68. Если деталь симметрична, рекомендуется соединять половину вида с половиной разреза.

6. Не надо забывать о геометрических осях, осях симметрии и центровых линиях.

9

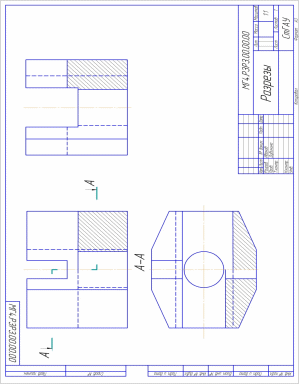

Рис. 3. Пример выполнения разрезов разрезов.

9

3. Построить аксонометрическое изображение детали по её чертежу.

Пример выполнения листа приведены на рисунке 4. Аксонометрическая проекция детали выполняется по ее чертежу (рис.2).

Литература:

1.ГОСТ 2.317—69. Аксонометрические проекции. Прямоугольные изометрическая и диметрическая проекции.

2.ГОСТ 2.306—68. Обозначения графических материалов.
