Содержание Введение
Развитие науки и ускорение технического прогресса невозможны без совершенствования средств связи, систем сбора, передачи и обработки информации.
В конечном счёте, это привело к созданию новых высокоскоростных технологий глобальных сетей: PDH, SONET, SDH, ISDN, Frame Relay и ATM. Одной из наиболее современных технологией, используемых в настоящее время для построения сетей связи, является технология синхронной цифровой иерархии SDH.
Синхронная цифровая иерархия (SDH, СЦИ) обладает существенными преимуществами по сравнению с системами предшествующих поколений, позволяет полностью реализовать возможности волоконно-оптических и радиорелейных линий передачи и создавать гибкие, удобные для эксплуатации и управления сети, гарантируя высокое качество связи. Таким образом, концепция SDH позволяет оптимально сочетать процессы высококачественной передачи цифровой информации с процессами автоматизированного управления, контроля и обслуживания сети в рамках единой системы.
Благодаря появлению современных волоконно-оптических кабелей (ВОК) оказались возможными высокие скорости передачи в линейных трактах цифровых систем с одновременным удлинением секций регенерации до 100 км и более.
Именно поэтому волоконно-оптическая связь обретает все большее распространение и применение. Волоконная оптика на данный момент является наиболее актуальным направлением в связи, которое может обеспечить многофункциональность, высокое быстродействие и надежность системы передач.
Уфа – столица республики Башкортостан, крупный населенный пункт с высоким уровнем развития, Кропачево – мощный транспортный узел (железнодорожная магистраль федерального значения Самара – Челябинск).
1 Анализ существующей сети связи на участке Уфа – Кропачево
1.1 Описание существующего состояния сети связи
На данный момент между населенными пунктами Уфа и Кропачево организована связь по магистральным медным кабелям связи с использованием аналоговых систем передачи, приема и регенерации информации. Данные системы используют частотное разделение каналов (ЧРК).
Достоинством аппаратуры такого типа является ее маневренность. Добавляя или снимая оборудование можно изменять число каналов. Заменяя промежуточное оборудование оконечным, можно выделять необходимое число каналов в любом промежуточном пункте.
К основным недостаткам такой аппаратуры относят незначительное число организуемых каналов, малую дальность связи, громоздкость и высокую стоимость оборудования. С увеличением протяженности магистрали помехозащищенность в каналах аналоговых систем передачи уменьшается, поскольку помехи постепенно накапливаются.
Поэтому при возрастающем спросе на услуги связи (передача данных, высокоскоростной Internet, кабельное телевидение, видеосвязь и другие мультисервисные услуги) существующая сеть связи на основе аналоговых систем, а также соединительных линий не может удовлетворить все потребности абонентов.
На участке Уфа – Кропачево используется система передачи ИКМ-120. Она работает по коаксиальному кабелю МКТ-4 с четырьмя малогабаритными парами диаметром 1,2/4,6мм.
1.2 Постановка проблемы и формулирование стратегии организации связи на основе волс
Основная цель данного курсового проекта – улучшить качество связи между населенными пунктами: Уфа и Кропачево. А также предоставление новых услуг связи, таких как видеоконференцсвязь, кабельное телевидение, высокоскоростной Интернет и другие мультисервисные услуги с высоким уровнем качества.
Для достижения главной цели необходимо решить следующие задачи:
Разработка проекта:
выбор варианта прокладки оптического кабеля;
выбор типа оборудования и конструкции кабеля;
инженерный расчет;
выбор оборудования для строительства и монтажа волоконно-оптической линии связи;
Реализация проекта на практике:
подготовительный этап;
основной этап;
заключительный этап;
Апробация или испытание реализованного проекта.
Решение этих задач представляет огромный интерес, с целью изучения направления связи – волоконная оптика.
На данном участке для реализации задачи завершения кольца используется топология сети – «последовательная линейная цепь».

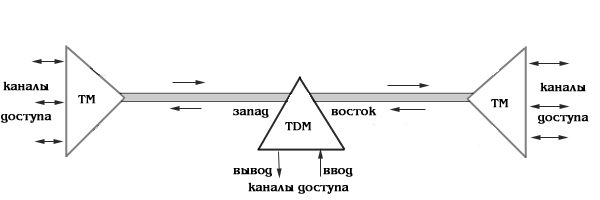

Рисунок 1.1 – Топология "последовательная линейная цепь"
Эта базовая топология используется тогда, когда интенсивность трафика в сети не так велика и существует необходимость ответвлений в ряде точек линии, где могут вводиться каналы доступа. Она представлена в виде простой последовательной линейной цепи на Рисунке 1.1
