Тема II

Подбор посадки и квалитета по заданным значениям зазоров (натягов), номинальному диаметру и системе

1.1. Вопросы для предварительного контроля:

1. Виды посадок в сопряжениях?

2. Что такое натяг?

3. Что такое зазор?

4. Чем характерны переходные посадки?

5. Как определить допуск посадки?

1.2. Пример решения задачи Задача 1

Дано: N_max = 50 мкм

N_min = 18 мкм

D_N = 32 мм

CH – система отверстия

Подобрать посадку и квалитет.

Решение:

Задано сопряжение с гарантированным натягом, поэтому в системе отверстия

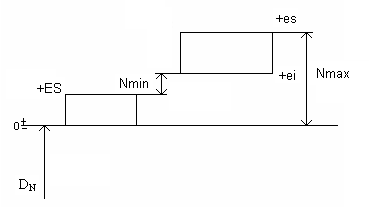

схема допусков имеет вид:

N_max = es – EI (1)

N_min = ei – ES (2)

Из 1-го выражения N_max по величине совпадает с верхним отклонением вала, т.е.

N_max = es = +50 мкм, т.к. EI = 0. По таблице СТ. СЭВ 144-75 для номинального размера

D_N = 32 мм, подбираем такое поле допуска вала, для которого верхнее отклонение es было бы равно или несколько меньше значения es = +50 мкм. Таким образом, в IT6 находим поле допуска, для которого es = +50, ei = +34.

Из 2-го выражения ES = ei - N_min = +34 – 18 = +16 мкм. По таблице СТ. СЭВ 144-75 подбираем поле допуска отверстия, для которого ES = +16 или несколько больше. Этому условию точно соответствует основное отверстие 6-го квалитета. Таким образом заданным

условиям соответствует посадка отверстия – 32H6 ^(+0,016); вал – 32r6 ( )

Задача 2

S_max = 104 мкм

S_min = 50 мкм

D_N = 48 мм

CH – система отверстия

Подобрать посадку и квалитет.

Решение:

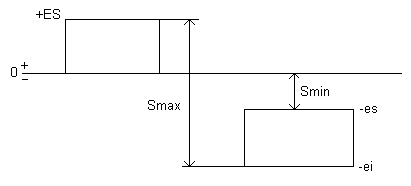

Гарантированный зазор, система отверстия, следовательно схема полей допусков имеет вид:

S_max = ES – ei (1)

S_min = EI – es (2)

так как EI = 0, то из 2-го выражения es = - S_min = - 50 мкм. Из таблицы СТ. СЭВ находим, что es = - 50, поле допуска вала имеет следующие посадки:

1) 48 e7 - рекомендуемая

2) 48 e8 - предпочтительная

Из 1-го выражения:

S_max = ES – ei,

То ES = S_max + ei.

Далее

1. ES = 104 + ( - 75) = + 29 (мкм)

2. ES = 104 + ( - 89) = + 15 (мкм)

Из таблицы СТ. СЭВ определяем поле допуска для отверстия

+0,025

1) 48 H7

+ 0,016

2) 48 H6

Проверяем пригодность (соответствие заданию) выбранных посадок:

1) 48 S_max = 100 мкм; S_min = 50 мкм

2) 48 S_max = 105 мкм; S_min = 50 мкм.

Т аким образом, посадка 48 почти точно соответствует заданным условиям, однако в посадке

48 , точность изготовления отверстия ниже, следовательно, изготовление данной детали обойдется дешевле, так как отверстие и вал изготовлены в одном квалитете.

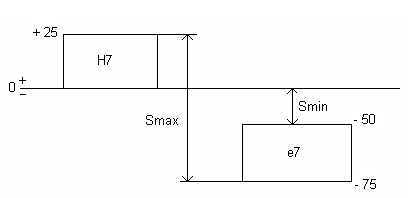

С хема полей допусков имеет вид:

1.3. Задачи для самостоятельного решения

Задача 1

S_max = 75 мкм

S_min = 25 мкм

D_N = 40 мм

Ch – система вала.

Подобрать посадку и квалитет.

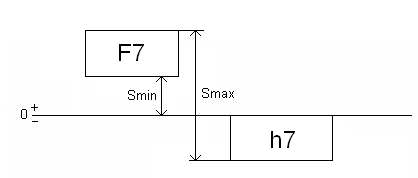

П о таблице 1.47 из СТ. СЭВ 144-75, по D_N, системе вала, заданным значениям зазоров определяем посадку . Схема полей допусков имеет вид:

Задача 2

S_max = 17 мкм

S_min = 4 мкм

D_N = 5 мм

Ch – система вала

Задача 3

S_max = 144 мкм

S_min = 80 мкм

D_N = 45 мм

CH – система отверстия

Задача 4

N_max = 6,5 мкм

S_max = 15,5 мкм

D_N = 30 мм

Ch – система вала

Задача 5

N_max = 15 мкм

S_max = 4 мкм

D_N = 18 мм

CH – система отверстия

Задача6

N_max = 48 мкм

N_min = 14 мкм

D_N = 25 мм

Ch – система вала

Задача 7

N_max = 45 мкм

N_min = 13 мкм

D_N = 80 мм

CH – система отверстия

Задача 8

S_max = 106 мкм

S_min = 30 мкм

D_N = 55 мм

CH – система отверстия

Задача 9

S_max = 151 мкм

S_min = 50 мкм

D_N = 35 мм

Ch – система вала

Задача 10

N_max = 36 мкм

N_min = 17 мкм

D_N = 15 мм

CH – система отверстия

Задача 11

S_max = 500 мкм

S_min = 180 мкм

D_N = 45 мм

Ch – система вала

Задача 12

S_max = 114 мкм

S_min = 50 мкм

D_N = 50 мм

CH – система отверстия

Задача 13

S_max = 149 мкм

S_min = 25 мкм

D_N = 35 мм

CH – система отверстия

Задача 14

S_max = 32 мкм

S_min = 102 мкм

D_N = 15 мм

Ch – система вала.

Задача 15

N_max = 74 мкм

N_min = 20 мкм

D_N = 20 мм

Ch – система вала

Задача 16

N_max = 62 мкм

N_min = 13 мкм

D_N = 67 мм

Ch – система вала

Задача 17

N_max = 89 мкм

N_min = 29 мкм

D_N = 70 мм

CH – система отверстия

Задача 18

S_max = 118 мкм

S_min = 32 мкм

D_N = 12 мм

CH – система отверстия

Задача 19

S_max = 124 мкм

S_min = 20 мкм

D_N = 25 мм

CH – система отверстия

Задача 20

N_max = 99 мкм

S_max = 46 мкм

D_N = 500 мм

Ch – система вала

Задача 21

N_max = 99 мкм

N_min = 35 мкм

D_N = 35 мм

CH – система отверстия

Задача 22

N_max = 30 мкм

S_max = 19 мкм

D_N = 60 мм

Ch – система вала

Задача 23

N_max = 5,5 мкм

S_max = 4,5 мкм

D_N = 35 мм

CH – система отверстия

Задача 24

N_max = 23 мкм

N_min = 31 мкм

D_N = 25 мм

Ch – система вала

Задача 25

N_max = 6,5 мкм

S_max = 25,5 мкм

D_N = 55 мм

CH – система отверстия

Задача 26

N_max = 24 мкм

S_max = 8 мкм

D_N = 55 мм

CH – система отверстия

Задача 27

N_max = 28 мкм

S_max = 6 мкм

D_N = 28 мм

Ch – система вала

Задача 29

S_max = 400 мкм

S_min = 80 мкм

D_N = 35 мм

CH – система отверстия

Задача 29

S_max = 208 мкм

S_min = 60 мкм

D_N = 55 мм

CH – система отверстия

Задача 30

S_max = 106 мкм

S_min = 36 мкм

D_N = 85 мм

Ch – система вала

Задача 31

N_max = 15 мкм

S_max = 4 мкм

D_N = 18 мм

CH – система отверстия

Задача 32

N_max = 6 мкм

S_max =24 мкм

D_N = 6 мм

CH – система отверстия

Задача 33

N_max = 27 мкм

S_max = 37 мкм

D_N = 50 мм

CH – система отверстия

Задача 34

N_max = 50 мкм

S_max =26 мкм

D_N = 60 мм

CH – система отверстия

Задача 35

N_max = 149 мкм

S_max = 25 мкм

D_N = 45 мм

CH – система отверстия

Задача 36

N_max = 102 мкм

S_max = 32 мкм

D_N = 12 мм

CH – система отверстия

Задача 37

N_max = 86 мкм

S_max = 20 мкм

D_N = 25 мм

CH – система отверстия

Задача 38

N_max = 68 мкм

S_max = 30 мкм

D_N = 60 мм

CH – система отверстия

Задача 39

N_max = 73 мкм

S_max = 30 мкм

D_N = 75 мм

CH – система отверстия

Задача 40

N_max = 178 мкм

S_max = 70 мкм

D_N = 85 мм

CH – система отверстия
