Выбор допустимого сечения кабелей, питающих местных потребителей электроэнергии, с учетом установленных типов линейных реакторов

(по технической таблице)

Рекомендуемая литература: ОЛ2, ОЛ3, МУ1

Практическая работа № 13 Тема: Выбор кабелей

Кабели широко применяются в электроустановках. Потребители 6-10 кВ, как правило, получают питание по кабельным линиям, которые сначала прокладываются в кабельных туннелях в распределительном устройстве, а затем в земле. Для присоединения потребителей собственных нужд электростанции и подстанции к соответствующим шинам также используются кабели 6 и 0,4 кВ. эти кабели прокладываются в кабельных полуэтажах, кабельных туннелях, на металлических лотках, укрепленных на стенах и конструкциях здания или открытого распределительного устройства. Чтобы обеспечить пожарную безопасность в производственных помещениях ТЭС и АЭС, рекомендуется применять кабели, у которых изоляция, оболочка и покрытия выполнены из невоспламеняющихся материалов.

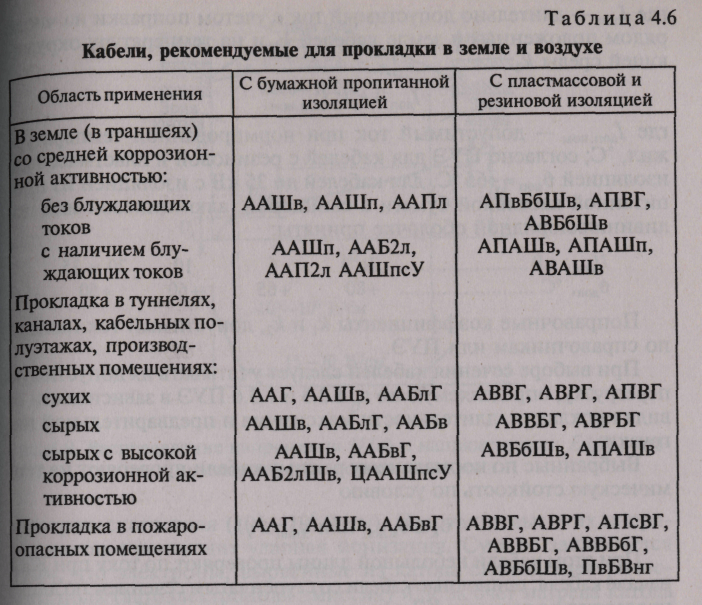

Кабели, рекомендуемые для прокладки в земле и воздухе

Цель: Выбрать кабель к электродвигателю собственных нужд мощностью 550 кВт, Кабель прокладывается внутри сырого помещения в канале, .

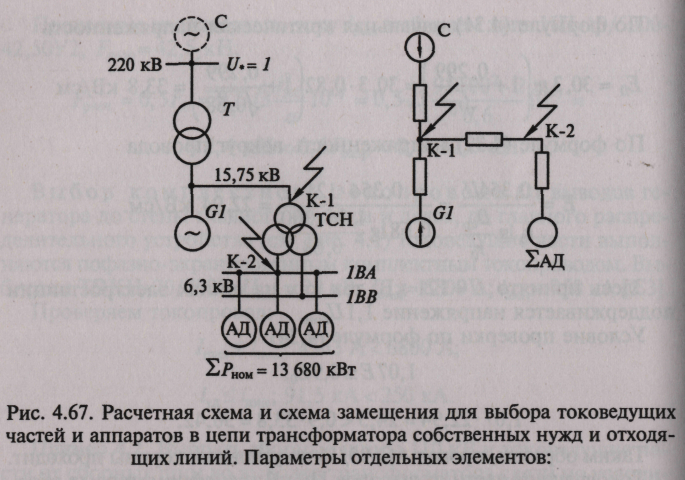

Рис 13.1. Расчетная схема и схема замещения для выбора токоведущих частей и аппаратов в цепи трансформатора собственных нужд и отходящих линий.

Методика расчета

Выбираем сечение кабеля по экономической плотности тока

где: - для кабелей с алюминиевыми жилами при . Принимаем кабель марки ААШв, трехжильный, сечением 3х50мм² , поправочный коэффициент на температуру воздуха , тогда

.

Для проверки кабеля по термической стойкости определяем тепловой импульс (интеграл Джоуля) от двух ветвей – система + генератор и двигатели собственных нужд

где:

Минимальное сечение по термической стойкости

Выбираем кабель марки ________ сечением (таблица 4.10, Рожкова Л.Д).

13.1. Выбор сечение кабеля

Цель: Выбрать сечение кабеля в линии, присоединенной к шинам 10,5 кВ через реактор РБ-10-400-0,35. Кабель прокладывается в кабельном полуэтаже закрытого распределительного устройства,

Методика расчета

Выбираем кабель ААГ, 10 кВ, трехжильный, экономическое сечение

Проверка кабеля на термическую стойкость. Интеграл Джоуля по формуле

Минимальное сечение по термической стойкости

Пример: Торговый центр питается от ТП с 2 силовыми трансформаторами. Расчетная мощность ТЦ составляет S_р=2580 кВА. Питание ТП получает от ПС по 2 кабельным линиям 10 кВ. Расстояние между ТП и ПС 3 км. Время работы ТЦ 12 часов в сутки. Продолжительность потребления 4320 ч. Кабели выбраны марки АСБ2л, проложенные в земле. По данным полученным от сетевой организации 3х фазный ток короткого замыкания на шинах ПС 8,2 кА. Время срабатывания защиты линии t_л=1,3 с.

Решение Расчетный ток нагрузки на ру-10 кВ тп

Расчетный ток нагрузки на одну кабельную линию 10 кВ:

Принимаем предварительно сечение 70 мм², при этом согласно ПУЭ таблица №. 1.3.16 допустимый длительный ток для кабелей с алюминиевыми жилами с бумажной пропитанной маслоканифольной и нестекающими массами изоляцией в свинцовой или алюминиевой оболочке, прокладываемых в земле составляет I_Д.Т. = 165 А при прокладке в земле. I_Д.Т.>I_р, 165>150, первое условие выполнено.
