Методика расчета

В соответствии с заданием намечаем к установке в ГРУ 10,5 кВ сдвоенные реакторы внутренней установки типа РБС-10-2х1000, рассчитанные на . Распределив равномерно шесть кабельных линий между двумя ветвями реактора, проверим загрузку каждой ветви:

Теперь необходимо рассчитать требуемое сопротивление реактора. По формуле определяем результирующее сопротивление цепи КЗ до места установки реактора (до точки К-1):

где: - известное начальное значение периодической составляющей тока трехфазного КЗ в точке К1, кА;

Определяем требуемое сопротивление цепи КЗ для снижения тока КЗ до требуемой величины

• - наименьшее значение требуемого тока КЗ за реактором в точке К2, кА, определенное по двум условиям:

где: - номинальный ток отключения выключателя, кА; - нормированное содержание апериодической составляющей в отключаемом токе, т.е. задается по каталогу; , - расчетное время КЗ; - собственное время отключения выключателя; - постоянная времени затухания апериодической составляющей тока КЗ, для цепей защищенных реактором;

• Исходя из обеспечения термической стойкости силовых кабелей электросети, кА

где: - стандартное сечение кабеля, предварительно выбранное по экономической плотности тока и проверенное по условию нагрева длительном токам нагрузки, мм²; - полное время отключения выключателя;

Определяем сопротивление реактора

По каталогу выбираем реактор, параметры сводим в таблицу 11.1.

Таблица 11.1

Технические данные реактора

Тип реактора	Коэффициент связи	Потери на фазу, кВт	Ток электродинамической стойкости, кА	Ток термической стойкости, кА	Время термической стойкости, с

Рассчитываем тока КЗ за реактором в точке К-2, и ударный ток

где: - ударный коэффициент – 1,956;

Выбранный реактор проверяется

• На электродинамическую стойкость в режиме КЗ

• На термическую стойкость в режиме КЗ

где: - номинальные параметры реактора (по выбору реактора);

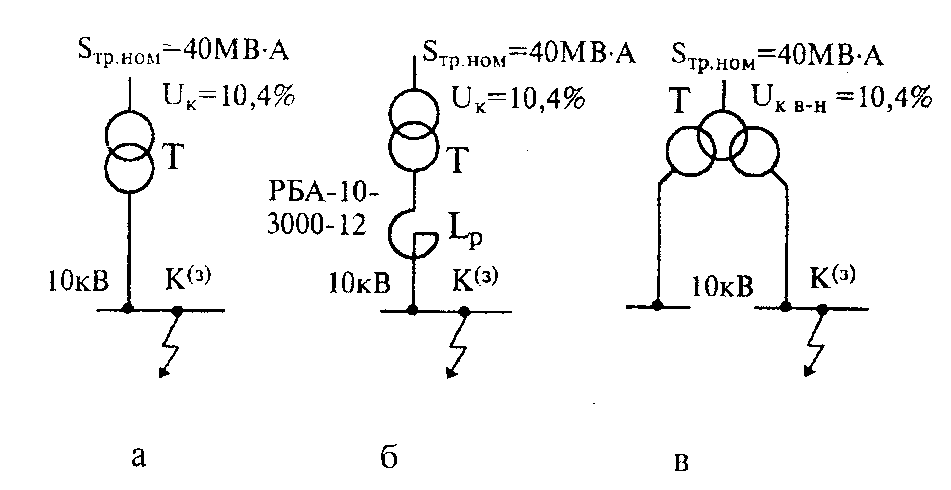

Пример: При реконструкции подстанции глубокого ввода (рис. 14.9 а) предполагается снизить мощность КЗ на шинах напряжением 10 кВ. Установить степень снижения мощности КЗ для вариантов ее ограничения, показанных на рис. 14.9 б и в. Мощность КЗ на стороне высшего напряжения равна 3000 МВ·А.

а б в

Решение. Принимаем за базисные следующие условия:

S_б = 3000 МВ·А,

U_б = 10,5 кВ. Тогда I_б = 3000/( ·10,5) = 165,15 кА.

Используя результаты вычислений, полученные в предыдущем примере, находим:

• для исходного варианта ,

• для варианта, показанного на рис. 14.9 б, .

Сопротивление обмоток трансформатора для варианта, соответствующего рисунок в, при отсутствии данных U_кн1-н2 % следующие:

;

.

Мощность КЗ на одной из секций шин напряжением 10 кВ

.

Ограничение мощности КЗ в обоих вариантах реконструкции подстанции глубокого ввода практически одинаковое, поскольку при использовании реактора она уменьшается на 41,6 %, а при установке трансформатора с расщепленной обмоткой – на 43,7 %.

Рекомендуемая литература: ОЛ2, ОЛ3, МУ1
