Общие требования к токоограничивающим устройствам
Короткие замыкания сопровождаются появлением значительных токов КЗ, снижением напряжения в узлах сети и сбросом активной нагрузки генераторов электростанций. С учетом этого к токоограничивающим устройствам целесообразно предъявить следующие общие требования:
ограничить значения токов КЗ; поддержать на возможно более высоком уровне напряжение в узлах сети; уменьшить по возможности сброс активной нагрузки с генераторов электростанций; не оказывать существенного влияния на нормальный режим работы сети; обеспечить в аварийном режиме условия, необходимые для действия релейной защиты сети; не вносить существенных нелинейных искажений в параметры режима сети, особенно при нормальном режиме ее работы; иметь стабильные характеристики при изменении схемы сети.
Рекомендуемая литература: ОЛ2, ОЛ3, МУ
Практическая работа № 11 Тема: Выбор токоограничивающих реакторов
Реакторы выбирают в зависимости от места их установки, по номинальному напряжению, току и индуктивному сопротивлению. Для установки в ТЭЦ применяются реакторы внутренней установки, для питания местных потребителей на блочных ТЭЦ и на подстанциях – реакторы наружной установки, если они удовлетворяют всем условиям проверки.
Номинальное напряжение реактора должно соответствовать номинальному напряжению установки, кВ
Номинальный ток реактора не должен быть меньше максимального длительного тока нагрузки цепи, в которую он включен, А
По
каталогу намечается реактор для заданной
цепи, но основным параметром реактора
является его индуктивное сопротивление
Выбранный реактор проверяется:
На электродинамическую стойкость в режиме КЗ по условию
На термическую стойкость в режиме КЗ
Реактор считается пригодным для установки в рассматриваемой цепи, если он удовлетворяет всем условиям выбора и проверки.
Токоограничивающие реакторы
Токоограничивающие реакторы могут иметь различные устройство и конструктивное исполнение, а также технические и технико-экономические характеристики и параметры.
Токоограничивающие реакторы можно классифицировать по разным признакам:
с линейной, нелинейной и ограниченно-линейной или квазилинейной характеристикой;
без магнитопровода и с магнитопроводом;
со стержневой, броневой, бронестержневой, тороидальной, цилиндрической и навитой магнитной системой (магнитопроводом);
нерегулируемые, регулируемые, управляемые, насыщающиеся;
с продольным, поперечным и кольцевым подмагничиванием;
с масляной или сухой изоляцией;
секционные, линейные и заземляющие;
одинарные и сдвоенные.
В настоящее время в энергосистемах для ограничения токов КЗ используются только нерегулируемые реакторы с линейной характеристикой. В сетях 6(10) кВ применяются одинарные и сдвоенные бетонные реакторы, а в сетях 35-220 кВ - масляные реакторы. Возможность создания и целесообразность использования конкурентоспособных реакторов других типов исследуется в ряде организаций.
Цель:
Выбрать
групповой реактор для ограничения тока
КЗ в цепях шести кабельных линий, питающих
потребителей от шин 10,5кВ генераторного
распределительного устройства ТЭЦ (рис
10.1). максимальный ток продолжительного
режима работы каждой линии
.
Начальное значение периодической
составляющей тока трехфазного КЗ на
шинах ГРУ 10,5кВ (в точке К1) составляет
.
Кабельные линии подключается с помощью
ячеек КРУ, в которых установлены вакуумные
выключатели типа ВВЭ-М-10-630-2УЗ, имеющие
номинальный ток отключения
,
собственное время отключения
.
Линии выполнены трехжильным кабелем с
алюминиевыми жилами сечением
с
.
На линиях установлены максимальные
токовые защиты с выдержкой времени.
Полное время отключения КЗ принять

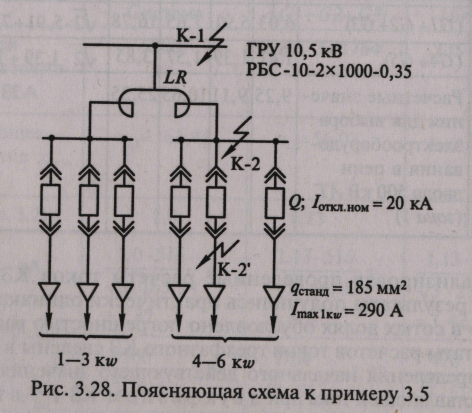

Рис 11.1. Поясняющая схема к расчету
