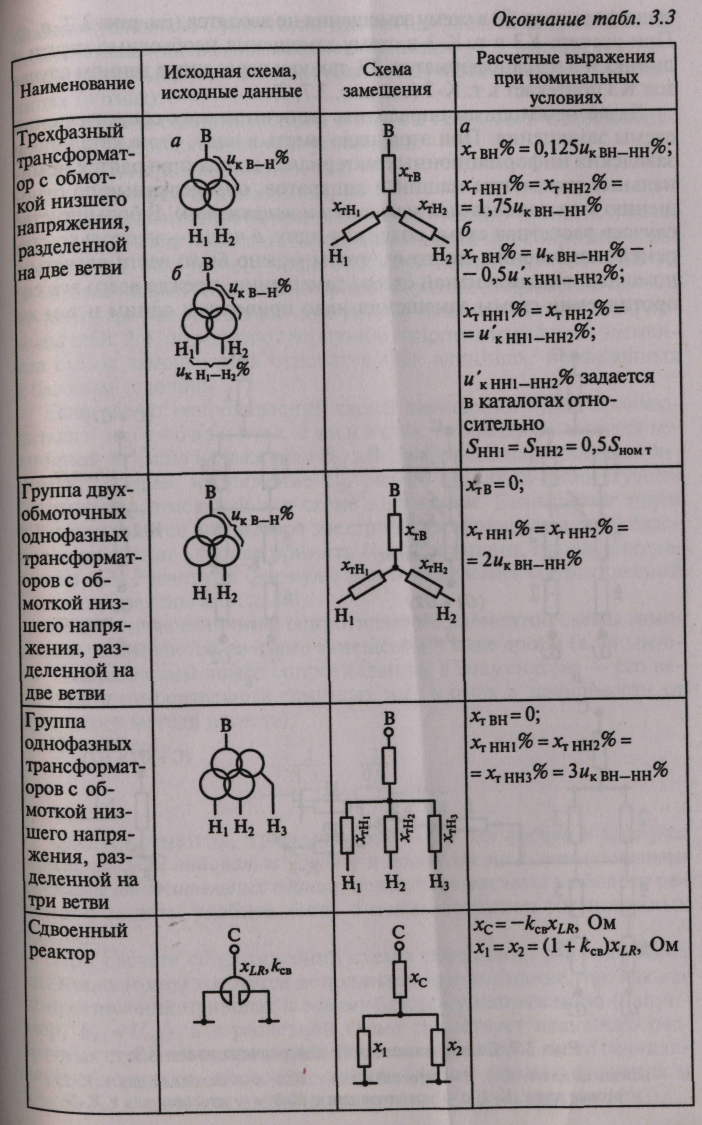

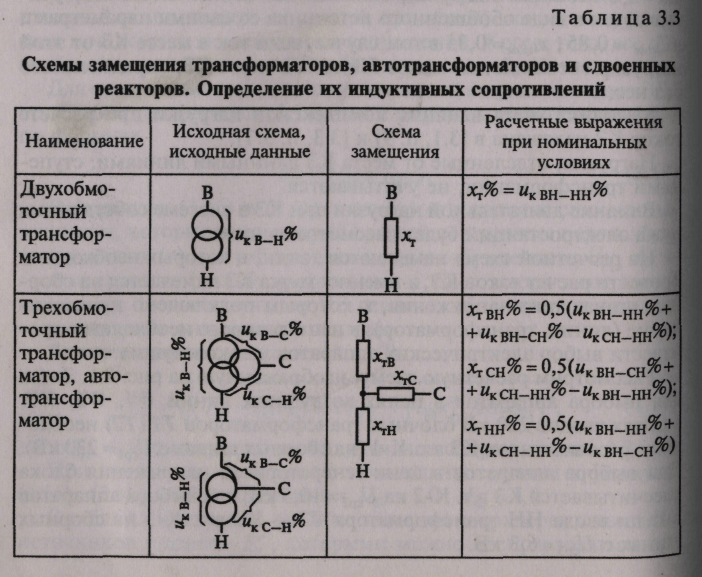

Схемы замещения трансформаторов, автотрансформаторов и сдвоенных реакторов. Определение их индуктивных сопротивлений

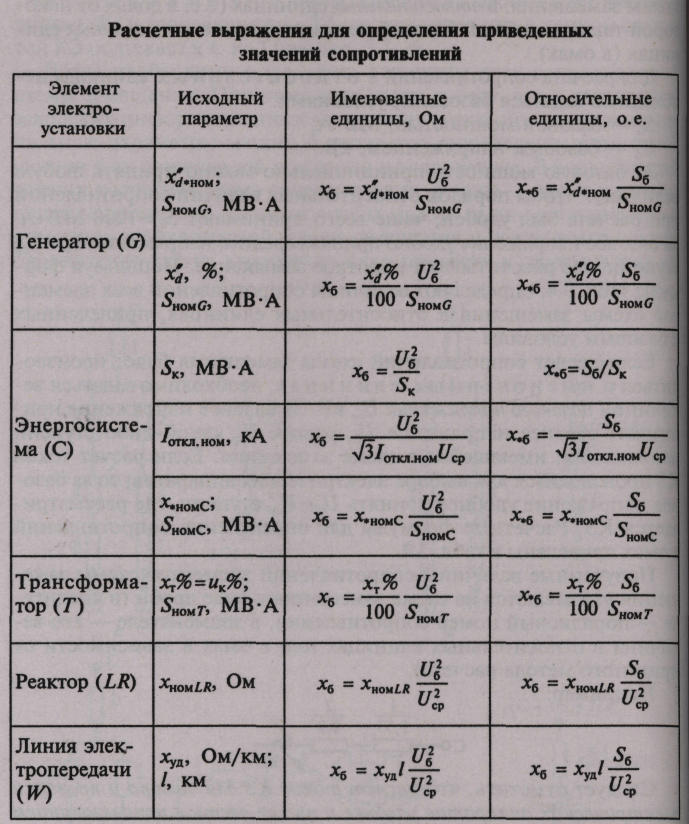

Расчетные выражения для определения приведенных значений сопротивлений

Формулы для определения реактивных сопротивлений элементов сэс

Наименование	Реактивные сопротивления элементов
	Относительные номинальные единиицы	Именованные единицы	Относительные единицы
			Точное приведение	Приближенное приведение
Синхронный генератор (двигатель, компенсатор)	,
Двухобмоточный трансформатор
ЛЭП воздушная или кабельная	, Ом/км
Токоограничивающий реактор	%
Сдвоенный реактор	, . , .
Асинхронный двигатель
Обобщенная нагрузка

Рекомендуемая литература: ОЛ2, ОЛ3, МУ1

Практическая работа № 10 Тема: Ограничение токов короткого замыкания

Цель: Закрепить теоретических знаний по ограничению току к.з.

При больших расчетных значениях тока трехфазного короткого замыкания требуется по условиям динамической и термической стойкости применить самые устойчивые и дорогие аппараты, кабели с повышенной площадью сечения жил по сравнению с площадью экономического сечения, выбранного по условиям нормального режима. Чтобы избежать переустройства всей сети и замены кабелей, шин, аппаратуры, необходимо ограничить силу тока короткого замыкания следующими способами. Глубоким секционированием сборных шин РУ всех напряжений во всей системе электроснабжения предприятия.

Рис 10.1. Схемы ограничения токов короткого замыкания секционированием сетей РУ:

А) несекционированное; б) секционированное;

Для этого отключается секционный коммутационный аппарат В1, так что одна часть предприятия получает питания от одной цепи ВЛ системы- трансформатор Т1-секция шин ГПП, другая часть- от другой Т2 такой же цепи. Если одна из этих цепей Т1 отключится, то автоматически или вручную обеспечивается подключение секции шин, потерявшей питание, к другой секции например, Т2, сохраняющей электроснабжение. При коротком замыкании К₃ на секции Т1 (рис 10.1, б) ток короткого замыкания IK₁ проходит только по одной цеп, что почти вдвое меньше, чем при отсутствии секционирования. Однако этого мероприятия недостаточно, если номинальная мощность трансформаторов ГПП превышает, 25-40 МВ·А. В таких случаях применяют расщепление обмоток трансформаторов ГПП. Мощность каждой вторичной обмотки напряжением 6-10 кВ составляет половину мощности трансформаторов. Поэтому ее сопротивление в 2 раза больше, чем при отсутствии расщепления, и силы токов короткого замыкания I K₁, I K₂ за трансформатором соответственно снижается. (рис 10.2).

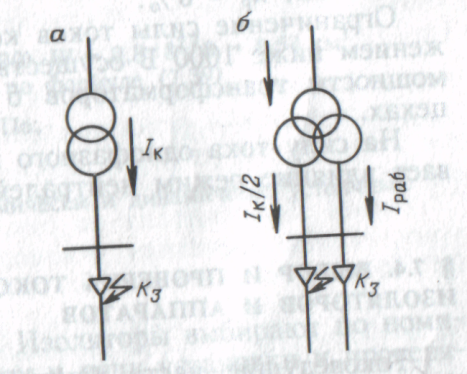

Рис 10.2. Схемы ограничения токов короткого замыкания расщеплением вторичной обмотки нерасщепленной (а) и расщепленной (б)

Включением последовательно в цепь питания электросопротивление – реактор (рис 10.3). На рис 10.3, а показано групповое реактирование всех отходящих линий и сборных шин напряжением 6-10 кВ включением реактора в цепь вторичной обмотки трансформатора ГПП; На рис 10.3, б- индивидуальное реактирование, когда реакторы включаются в цепь каждой отходящей линии; На рис 10.3, в- групповое реактирование цепи трансформатора, применяемое в тех случаях, когда нужно удвоить число секции шин подстанции. Такое реактирование имеет дополнительное преимущество: благодаря электромагнитной связи ветвей сдвоенного реактора сопротивление их при равенстве токов и , в ветвях в 2-2,5 раза меньше, чем при различии этих токов.

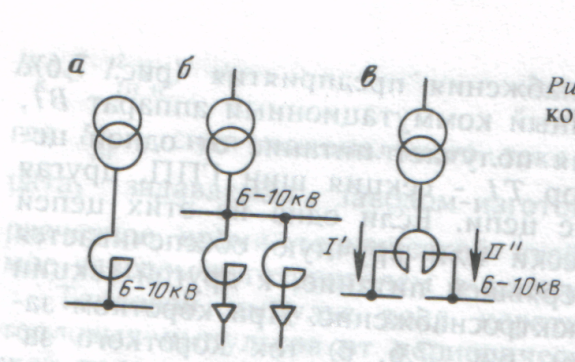

Рис 10.3. Схемы ограничения токов короткого замыкания реактированием
