Практическая работа № 2 Тема: Расчет токов короткого замыкания

Цель: Определить токи короткого замыкания в точках К1, К2.

В электрических установках могут возникать различные виды к.з., которые сопровождаются резким увеличением тока. Все электрооборудование, устанавливаемое в системах электроснабжения, должно быть устойчивым к токам к.з. и выбираться с учетом этих токов. В электрических установках могут возникнуть различные виды коротких замыкании, представляющие собой непосредственное соединение между точками (любыми) разных фаз и земли.

Для вычисления токов к. з. составляют расчётную схему, соответствующую нормальному режиму работы системы электроснабжения при параллельном (для повышения надежности) включении всех источников питания. В этой схеме учитывают сопротивления питающих генераторов, трансформаторов, высоковольтных линий (воздушных и кабельных), реакторов. По расчетной схеме составляют схему замещения, в которой указывают сопротивления всех источников и потребителей и намечают вероятные точки для расчета токов к. з. Для генераторов, трансформаторов, высоковольтных линий и коротких участков распределительной сети обычно учитывают только индуктивные сопротивления. При значительной протяженности сети (кабельной и воздушной) учитывают также их активные сопротивления, так как в удаленных от генераторов точках к. з. сказывается снижение ударного коэффициента.

Для проведения расчета необходимо составить расчетную схему и соответствующую ей схему замещения. Расчет силы токов короткого замыкания ведем в относительных единицах.

Составляем расчетную схему и схему замещении.

Составляем расчетную схему и схему замещении.

ЛЭП-110кВ

X_o=0.4

К-1

К-1

К-2

К-2

Расчет проводится в относительных единицах

Принимаем базисные мощности и напряжения

Определяем базисные токи кА кА

Определяем относительные базисные сопротивления элементов схемы до точки К1

а) системы б) линии

в) результирующее сопротивление до точки К1

Определяем токи и мощность к.з. для точки К1 кА, , кА ,

МВА

Определяем относительное базисное сопротивление до точки К2

а) трансформатор

б) результирующее сопротивление до точки К2

Определяем токи и мощность к.з. для точки К2 кА, кА

МВА

Результаты расчета заносим в таблицу 2.1.

Таблица 2.1 – Расчетные данные токов к.з в точках К-1,К-2

Точки к.з.		, кА	, кА	, МВА
К-1
К-2

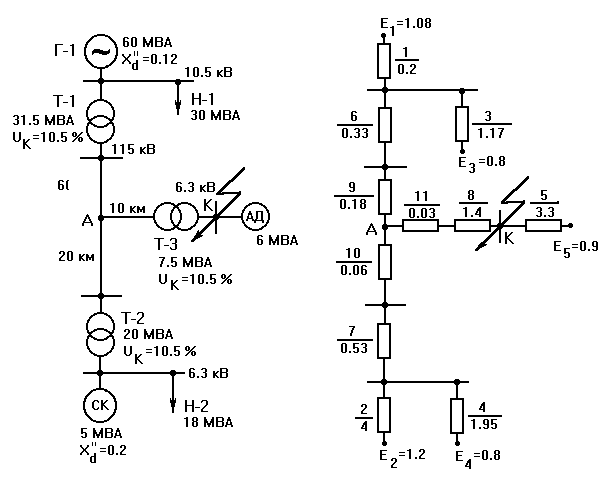

Пример: При трехфазном КЗ в точке К вычислить ударный ток в месте короткого замыкания. Схема замещения при имеет вид

Последовательным преобразованием находим

Начальный сверхпереходный ток со стороны T-3

Остаточное напряжение в точке А .

Из этого следует, что нагрузки Н-1 и Н-2 вряд ли окажут существенное влияние в подпитке места КЗ.

В суммарном активном сопротивлении схемы существенную роль могут играть только , тогда , отношение

.

Приняв для АД находим ударный ток

Доля тока от АД составляет

Рекомендуемая литература: ОЛ2, ОЛ3, МУ1
