Реакторы с линейной характеристикой
Характерными
параметрами реакторов являются:
номинальное напряжение £/ном; номинальный
ток /ном; индуктивное сопротивление
реактора Хр
(в омах или в процентах). В настоящее
время выпускаются реакторы напряжением
6 и 10 кВ одинарные
и сдвоенные с
;
напряжением 35кВ с
;
напряжением 110 кВ
;
и
напряжением 220 кВ с
Возможные
схемы включения линейных и секционных
реакторов приведены на рисунке 14.7 (в
последнее время принято решение в
секционных сетях устанавливать по два
последовательно включенных
выключателя).Токоограничивающее
действие реактора, характеризуемое
его сопротивлением Хр,
Ом, прямо пропорционально относительному
сопротивлению
и обратно пропорционально номинальному
току реактора
т.е.

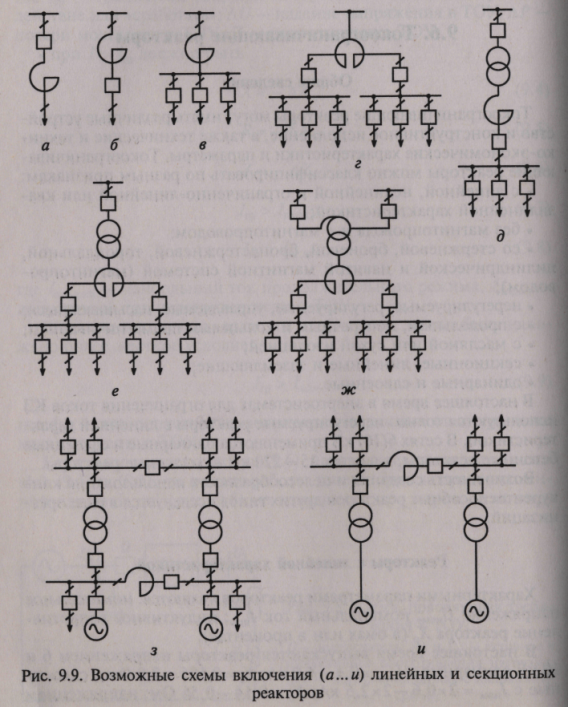

Рисунок 14.7 Возможные схемы включения (а…и) линейных и секционных реакторов
Реакторы с нелинейной характеристикой
К реакторам с нелинейной характеристикой относятся управляемые и насыщающиеся реакторы.
Управляемый реактор – это регулируемый реактор со сталью, изменение параметров которого осуществляется за счет подмагничивания магнитопровода. Различают управляемые реакторы с продольным, поперечным и кольцевым подмагничиванием.
Насыщающийся реактор - это неуправляемый реактор с нелинейной характеристикой (с магнитопроводом из электротехнической стали), нелинейность которой обусловлена насыщением магнитной системы или ее части магнитным полем обмотки переменного тока. Реактор состоит из магнитопровода (замкнутого или с воздушными зазорами) той или иной конструкции и посаженной на него обмотки переменного тока. Сопротивление реактора нелинейно зависит от тока его обмотки. При отсутствии воздушных зазоров эта зависимость подобна зависимости.
Насыщающийся реактор может работать как на восходящей, так и на нисходящей частях своей характеристики. В первом случае эквивалентное сопротивление реактора растет с увеличением тока и может изменяться, а во втором случае уменьшается с увеличением тока и может изменяться. Работа на восходящей части характеристики более предпочтительна, так как при этом можно получить желаемый токоограничивающий эффект без появления нелинейных искажений параметров режима. Однако как по техническим, так и по технико-экономическим условиям обеспечение работы реактора на восходящей части характеристики при широком диапазоне изменения тока в его обмотке весьма затруднено. При работе на нисходящей части характеристики удается получить регулирующий эффект, однако при этом появляются нелинейные искажения параметров режима. На этой части характеристики принципиально возможно получить также и токоограничивающий эффект реактора. С учетом этого насыщающиеся реакторы могут либо непосредственно использоваться в качестве токоограничивающих устройств, либо входить в качестве нелинейных элементов в состав более сложных токоограничивающих устройств.
