А) продольное разделение сетей; б) поперечное разделение сетей;

Эффективным схемным решением, ограничивающим рост уровней токов КЗ, является оптимизация структуры сети. Для каждой структуры с учетом параметров элементов сети при прочих равных условиях (площадь электроснабжения, суммарная нагрузка, подключенная мощность генерирующих источников) характерны: значение наибольшего уровня токов КЗ, кривая распределения уровней токов КЗ по узлам сети и темп роста уровней токов КЗ при развитии сети. Схемные решения могут предусматривать:

• выделение части территории (регионов) сетей одного напряжения, связанных между собой только через сеть повышенного напряжения (рисунок 14.3, а), - так называемое периферийное или продольное разделение сетей;

• наложение сетей одного и того же напряжения на площади данного региона со связью этих сетей через сеть повышенного напряжения (рисунок 14.3, б) - так называемое местное или поперечное разделение сетей. Данное решение позволяет при значительном росте нагрузки иметь сети со стабильным наибольшим уровнем токов КЗ;

• разукрупнение электростанций (по мощности);

• разукрупнение узлов сети (по генерируемой мощности), в частности, разделение распределительных устройств повышенного напряжения мощных электростанций на самостоятельные части с обеспечением параллельной работы через узловые подстанции сети, а также перевод части блоков электростанций на сети более высокого напряжения;

• использование схем удлиненных блоков генератор - трансформатор - линия.

Деления сети

Возможность деления сети используют в процессе эксплуатации, когда требуется ограничить рост уровней токов КЗ при развитии энергосистем. Различают деление сети на стационарное (СДС) и автоматическое (АДС).

Стационарное деление сети - это деление сети в нормальном режиме, осуществляемое с помощью секционных, шиносоединительных или линейных выключателей мощных присоединений электроустановок. В последнем случае деление сети связано с выведением из работы соответствующих линий электропередачи или автотрансформаторов связи, т. е. с замораживанием капиталовложений. Стационарное деление сети производят тогда, когда наибольший уровень тока КЗ в данной сети или уровень тока КЗ в конкретном узле сети превышает допустимый с точки зрения параметров установленного оборудования.

На подстанциях и электростанциях, имеющих распределительные устройства (РУ) генераторного напряжения, деление сети может осуществляться как на высшем, так и на низшем напряжении. Это зависит от того, в сети какого напряжения требуется и имеется возможность снизить уровень тока КЗ.

На блочных электростанциях деление сети осуществляют в распределительных устройствах повышенного напряжения. В зависимости от требуемой степени токоограничения принимают тот или иной вариант деления сети. На рисунке 14.4 приведены возможные варианты деления сети на блочных электростанциях. На схеме 14.4, б показано деление распределительного устройства (рисунок 14.4, а) на две части, а на рисунке 10.4, в — схема с удлиненными блоками.

На рисунок 14.5, в показано деление сети путем разрыва автотрансформаторной связи между распределительными устройства-ми двух повышенных напряжений.

На рисунке 14.6, в показано деление сети путем разрыва автотрансформаторных связей между двумя или тремя распределительными устройствами повышенных напряжений. Следует отметить, что деление сети оказывает существенное влияние на режимы, устойчивость и надежность работы электростанций и энергосистем, а также на потери мощности и энергии в сетях. Это должно быть тщательно проанализировано при выборе варианта деления сети.

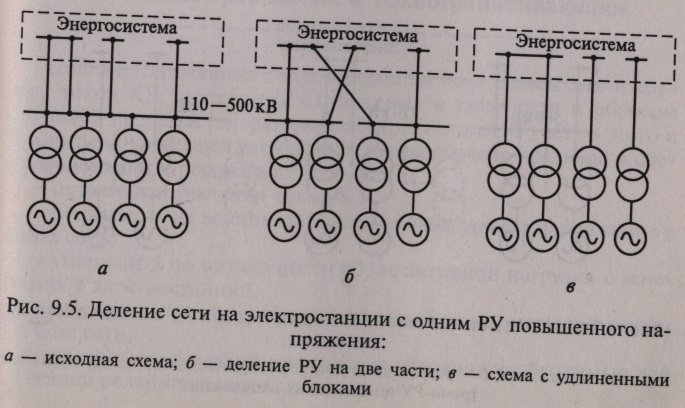

Рисунок 14.4. Деление сети на электростанции с одним РУ повышенного напряжения.
