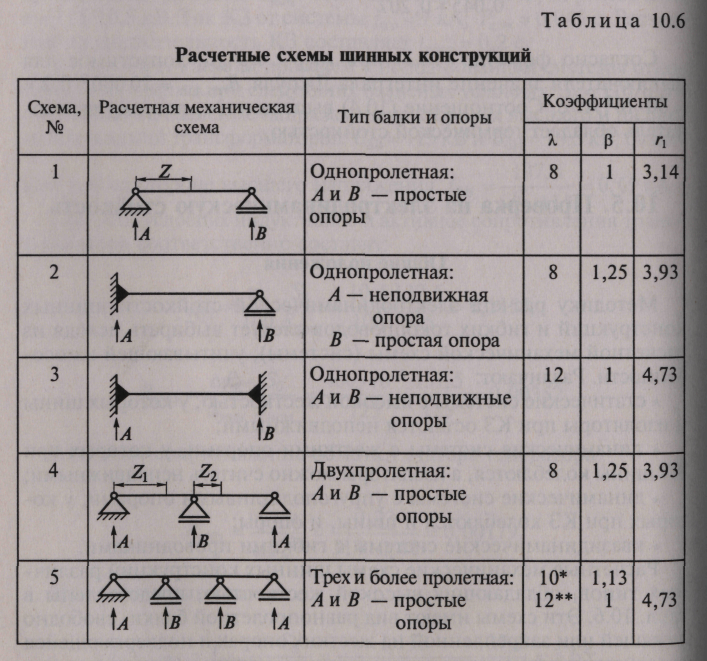

Расчетные схемы шинных конструкции
Таблица 13.3

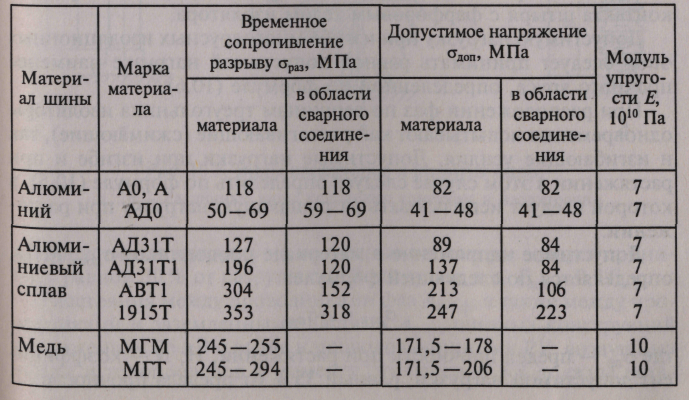

Основные характеристики материалов шин
В
зависимости от взаимного расположения
шин и изоляторов последние подвергаются
разному воздействию электродинамических
сил, работая на изгиб или растяжение
(сжатие), либо одновременно на изгиб и
растяжение (сжатие). Допустимые нагрузки
на изоляторы при изгибе
и
растяжении
,
в этих случаях следует принимать
соответственно:
;
где:
-
минимальные разрушающие нагрузки
соответственно при изгибе и растяжении
(сжатии) изолятора, Н.
Проверка гибких проводников линии электропередачи и распределительных устройств на возможность их опасного сближения и схлестывания при коротких замыканиях
При проверке гибких проводников воздушных линий и распределительных устройств на возможность их опасного сближения или схлестывания при КЗ необходимо правильно выбрать расчетные условия, т.е. наиболее тяжелые, но достаточно вероятные условия, при которых возможно опасное сближение или схлестывание проводников.
К расчетным условиям относятся:
Расчетный вид КЗ;
Расчетная продолжительность КЗ;
Согласно Правилам устройства электроустановок (ПУЭ) расчетным видам КЗ является двухфазное КЗ. В качестве расчетной продолжительности КЗ может оказаться как суммарное время действия основной защиты электроустановки с гибкими проводниками и полное время отключения выключателя, так и суммарное время действия резервной защиты и полное время отключения выключателя.
Выбор и проверка отдельных видов аппаратов и проводников имеют некоторую специфику и особенности, что отражено в таблице 13.4.
Таблица 13.4.

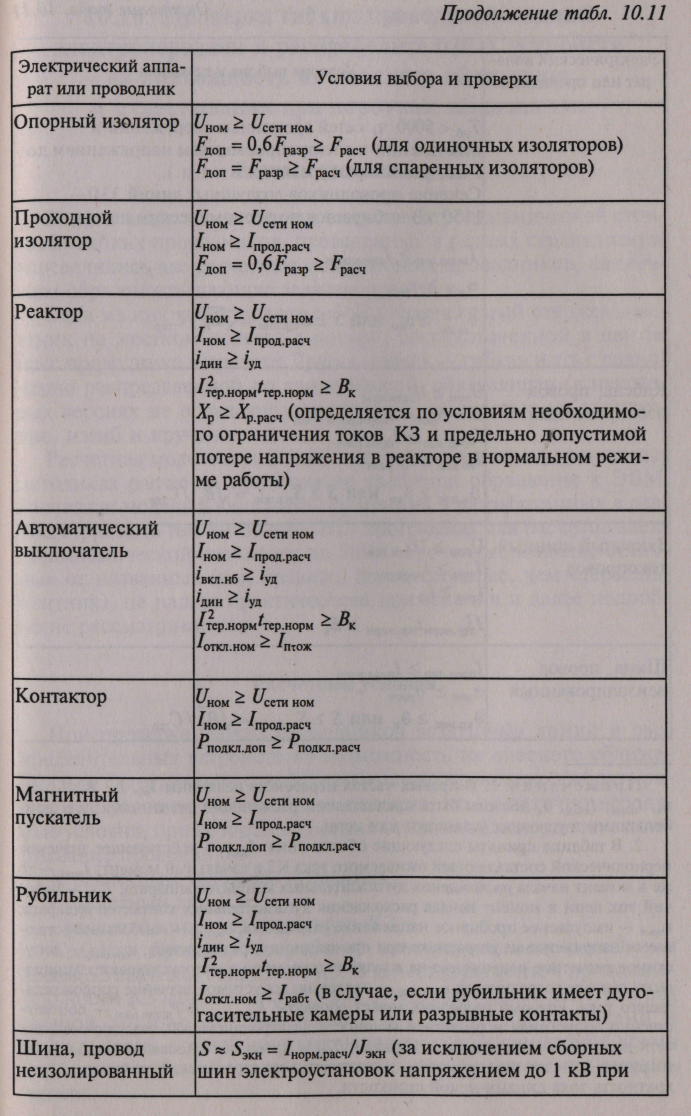

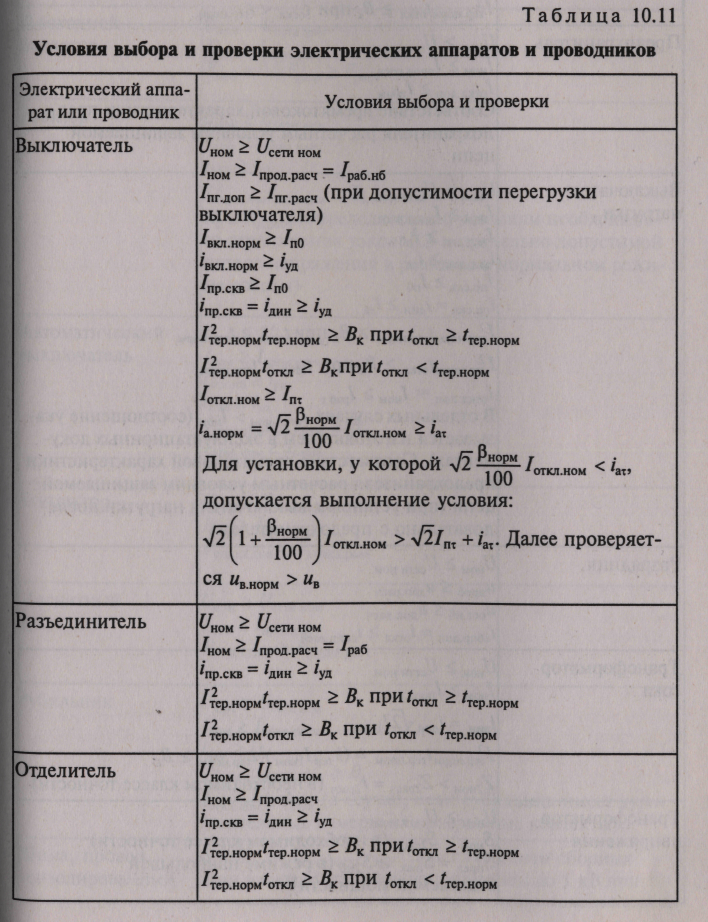

Условия выбора и проверки электрических аппаратов и проводников
Рекомендуемая литература: ОЛ2, ОЛ3
Контрольные вопросы
Дайте определение расчетных условий по выбору и проверке проводников и электрических аппаратов.
Какие виды КЗ являются расчетными и при каких условиях?
Что входит в понятие «расчетная продолжительность КЗ?
Почему в некоторых случаях при проверке проводников и электрических аппаратов в расчетную продолжительность КЗ вводится время действия резервной защиты?
Почему необходимо проводить проверку проводников и электрических аппаратов на термическую стойкость при КЗ?
Какие виды КЗ являются расчетными и при каких условиях?
Почему необходимо проводить проверку проводников и электрических аппаратов в расчетную продолжительность КЗ вводится время действия резервной защиты
Что входит в понятие «расчетная продолжительность КЗ»?
Перечислите условия проверки на коммутационную способность выключателей?
Какими условиями определяются предельно допустимые температуры нагрева неизолированных проводников при КЗ?
Лекция 14 Тема: Ограничение токов короткого замыкания. Постановка задачи. Методы и средства ограничения токов короткого замыкания
Цель лекции: Изучить теоретическую часть темы
