Выбор по условиям рабочих продолжительных режимов

Электрические аппараты и проводники выбираются по уровню изоляции, допустимому нагреву токоведущих частей в продолжительных режимах, а проводники, за исключением проводников сборных шин электроустановок, также по экономически целесообразной загрузке.

Для электрических аппаратов используются следующие соотношения: - номинальное напряжение аппарата; - номинальное напряжение сети; -номинальный ток аппарата; - соответственно расчетные токи нормального, послеаварийного или ремонтного режима; - наибольший рабочий ток цепи, равный расчетному току продолжительного режима; — допустимый ток перегрузки аппарата.

Для проводников используются соотношения: - сечение проводника, мм²; - экономическое сечение проводника, мм²; - нормируемая экономическая плотность тока, А/мм²; - продолжительно допустимый ток проводника; - ток допустимой перегрузки проводника с учетом условий его прокладки (среда - воздух, земля, вода; число совместно проложенных кабелей и т.д.). Номинальный ток электрического аппарата и продолжительно допустимый ток проводника устанавливаются при определенной нормированной температуре окружающей среды. Если температура окружающей среды отличается от нормированной, то токи пересчитываются по выражениям:

для аппаратов

для проводников

Для электрических аппаратов нормированная температура окружающей среды для проводников, проложенных на воздухе, ; для проводников, проложенных в земле или в воде, Продолжительно допустимая температура электрических аппаратов и проводников обычно ограничивается условиями надежной работы электрических контактов и контактных соединений или условиями работы изоляции.

Проверка на термическую стойкость. Проверка проводников. Проверка электрических аппаратов

При проверке проводников на термическую стойкость при КЗ определяют их температуру нагрева к моменту его отключения и сравнивают ее с предельно допустимой температурой нагрева. Проводник удовлетворяет условию термической стойкости, если температура нагрева проводника к моменту отключения КЗ не превышает предельно допустимую температуру нагрева соответствующего проводника при КЗ, т.е. если выполняется условие Для определения температуры нагрева проводников из различных материалов и сплавов приведены в таблице 13.1.

Таблица 13.1

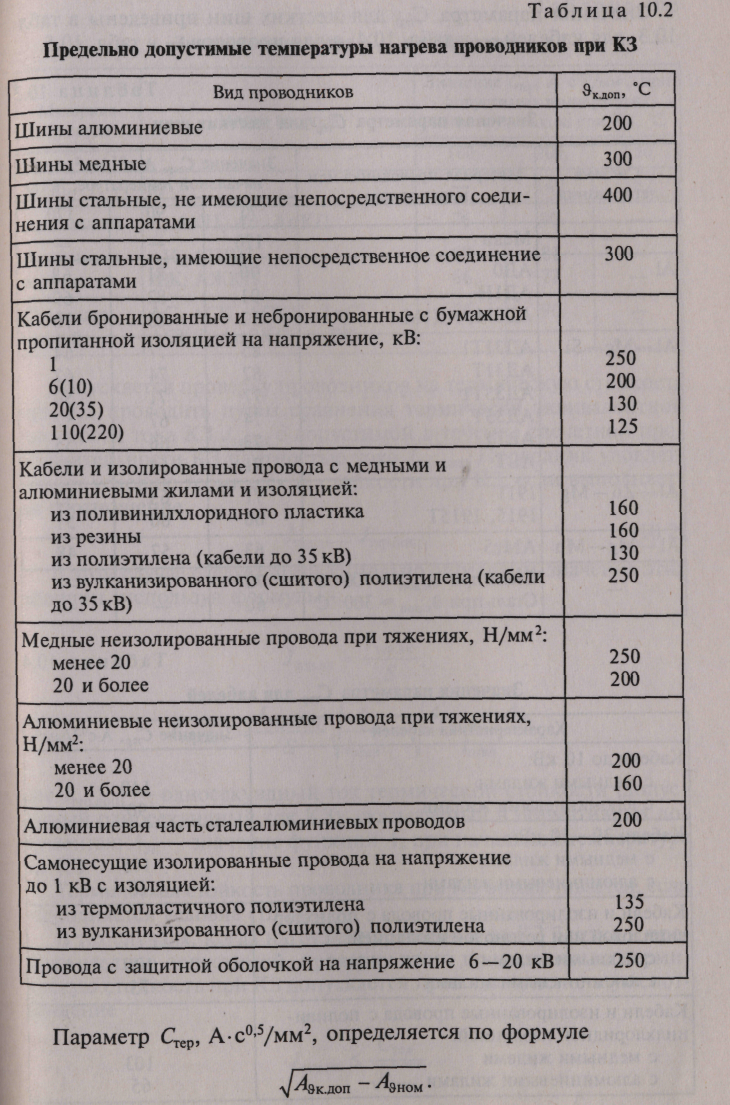

Предельно допустимые температуры нагрева проводников при кз

Проверка электрических аппаратов

Для электрических аппаратов устанавливаются нормированный ток термической стойкости и нормированное допустимое время его воздействия на аппарат . Проверка электрического аппарата на термическую стойкость при КЗ заключается в сравнении найденного при расчетных условиях значения интеграла Джоуля с его допустимым для проверяемого аппарата значением . Электрический аппарат удовлетворяет условию термической стойкости, если выполняется условие .

Для коммутационных аппаратов (выключателей, выключателей нагрузки, разъединителей и т.п.) допустимое значение интеграла Джоуля зависит не только от указываемого заводом изготовителем нормированного тока термической стойкости проверяемого аппарата, но и от соотношения между расчетной продолжительностью КЗ и предельно допустимым временем воздействия нормированного тока термической стойкости (также указываемого заводом-изготовителем). Если же , то допустимое значение интеграла Джоуля поэтому условием термической стойкости коммутационного аппарата является выполнение соотношения . Если же , то допустимое значение интеграла Джоуля составит , и условием термической стойкости коммутационного аппарата является выполнение соотношения .

Проверку электрических аппаратов на термическую стойкость при КЗ допускается также проводить путем сравнения термически эквивалентного тока КЗ с допустимым током термической стойкости. Электрический аппарат обладает термической стойкостью.

Для коммутационных аппаратов допустимый ток термической стойкости, как и допустимое значение интеграла Джоуля, зависит не только от нормированного тока термической стойкости, но и от соотношения между расчетной продолжительностью КЗ и предельно допустимым временем воздействия нормированного тока термической стойкости.
