Термическое действие токов короткого замыкания

При протекании по проводникам электрического тока проводники нагреваются. При нагреве проводника током нагрузки часть выделенной теплоты рассеивается в окружающую среду, причем степень рассеивания зависит от условий охлаждения. При протекании тока КЗ температура проводников значительно возрастает, так как токи при КЗ резко увеличиваются, а длительность КЗ мала, поэтому теплота, выделяющаяся в проводнике, не успевает передаться в окружающую среду и практически все идет на нагрев проводника. Нагрев проводника при КЗ может достигать опасных значений, приводя к плавлению или обугливанию изоляции, к деформации и плавлению токоведущих частей и т.п. Критерием термической стойкости проводников являются допустимые температуры нагрева их токами КЗ.

Проводник или аппарат считается термически стойким, если его температура нагрева в процессе КЗ не превышает допустимых величин.

Определение интеграла Джоуля и термически эквивалентного тока короткого замыкания

Количественную оценку степени термического воздействия тока КЗ на проводники и электрические аппараты обычно производят с помощью интеграла Джоуля

где: - ток КЗ в произвольный момент времени , А; - расчетная продолжительность КЗ, с.

Количественную оценку степени термического воздействия тока КЗ можно также производить с помощью термически эквивалентного тока КЗ , т.е. неизменного по амплитуде (синусоидального) тока, который за время, равное расчетной продолжительности КЗ, оказывает на проводник или электрический аппарат такое же термическое воздействие, как и реальный ток КЗ за это же время. Этот ток связан с интегралом Джоуля простым соотношением

.

Интеграл Джоуля допускается определять приближенно как сумму интегралов от периодической и апериодической составляющих тока КЗ, т.е.

где: - интеграл Джоуля от периодической составляющей тока КЗ; интеграл Джоуля от апериодической составляющей тока КЗ.

Интеграл Джоуля (и соответственно термически эквивалентный ток КЗ) является сложной функцией параметров источников энергии (генераторов, синхронных компенсаторов, электродвигателей), конфигураций исходной расчетной схемы, положения расчетной точки КЗ относительно источников энергии, ее удаленности от последних и других факторов. Поэтому рекомендуемая методика аналитических расчетов интеграла Джоуля (термически эквивалентного тока КЗ) предусматривает учет особенностей расчетной схемы.

Предварительно по исходной расчетной схеме составляют эквивалентную схему замещения, в которой, как и при расчете начального значения периодической составляющей тока КЗ, все синхронные и асинхронные машины представляют сверхпереходными сопротивлениями и сверхпереходными ЭДС, приведенными к базисной ступени напряжения или выраженными в относительный единицах при выбранных базисных условиях. Затем эту схему преобразуют в простейшую схему, вид которой зависит от исходный условий, т. е. от наличия или отсутствия вблизи расчетной точки КЗ отдельного источника энергии и его вида. Наконец, в зависимости от полученной простейшей схемы по одной из приведенных ниже формул определяют интеграл Джоуля или термически эквивалентный ток КЗ. Если исходная расчетная схема имеет произвольный характер, но для всех генераторов (синхронных компенсаторов, синхронных и асинхронных электродвигателей) расчетное КЗ является удаленным, т. е. отношение действующего значения периодической составляющей тока любого генератора в начальный момент КЗ к его номинальному току не достигает двух, то путем преобразования все генераторы и источники энергетической системы следует за источником, ЭДС которого считать неизменной по амплитуде, а индуктивное сопротивление равным результирующему эквивалентному сопротивлению Х_с расчетный схемы (рисунок 12.1, а).

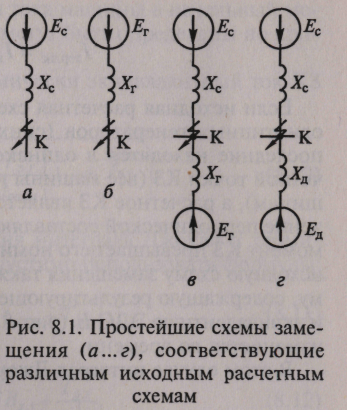

Рисунок 12.1. Простейшие схемы замещения (а…г), соответствующие различным исходным расчетным схемам

При этом интеграл Джоуля определяется по формуле

где: - действующее значение периодической составляющей тока КЗ от эквивалентного источника энергии (системы), А; - эквивалентная постоянная времени затухания апериодической составляющей тока КЗ, с.

Термически эквивалентный ток КЗ в рассматриваемом случае составляет

В тех случаях, когда , интеграл Джоуля и термически эквивалентный ток КЗ можно определять по более простым формулам:

;

Если исходная расчетная схема содержит один или несколько однотипных генераторов (синхронных компенсаторов), причем последние находятся в одинаковых условиях относительно расчетной точки КЗ (все машины или блоки присоединены к общим шинам), а расчетное КЗ является близким, т.е. действующее значение периодической составляющей тока генератора в начальный момент КЗ превышает его номинальный ток в два и более раза, то исходную схему замещения также преобразуют в простейшую схему, содержащую результирующее эквивалентное сопротивление X_г и эквивалентную ЭДС Е_г (рис 9.1, б), однако амплитуда этой ЭДС изменяется во времени.

В этом случае интеграл Джоуля определяют по формуле

где: - действующее значение периодической составляющей тока генератора в начальный момент КЗ, А; - постоянная времени затухания апериодической составляющей тока КЗ от генератора, с; относительный интеграл Джоуля.

Относительный интеграл Джоуля вычисляют по формуле

где: - действующее значение периодической составляющей тока генератора в произвольный момент КЗ, А.
