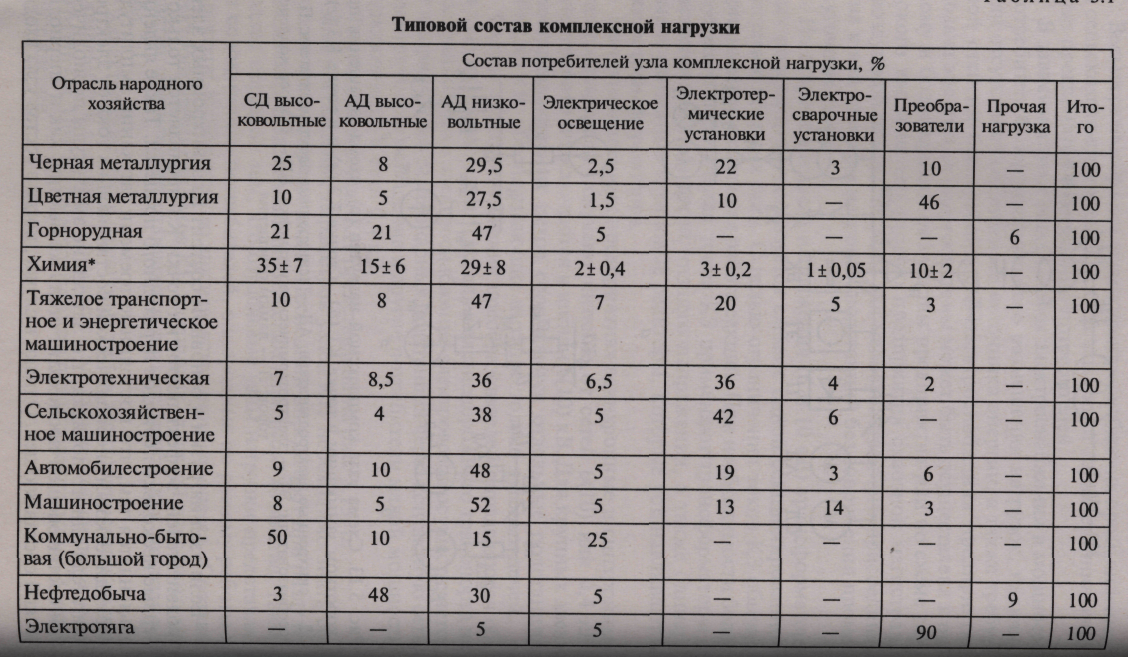

Типовой состав комплексной нагрузки
Ток трехфазного КЗ в любом присоединении подстанции электротяги переменного тока определяется параметрами сети электротяги и током энергосистемы, поступающим к месту повреждения через другие подстанции, связь между которыми осуществляется по однофазной контактной сети напряжением 27,5 кВ. При расчетах токов КЗ следует учитывать влияние каждой КН если ток в месте КЗ от этой нагрузки составляет не менее 5 % тои в месте КЗ, определенного без учета нагрузки, причем в общем случае ток КЗ от КН следует определять как геометрическую сумму токов от отдельных ее элементов.
Рекомендуемая литература: ОЛ1, ОЛ2
Контрольные вопросы
При каком условии расчет периодической составляющей тока КЗ можно вести без учета влияния активного сопротивления элементов исходной расчетной схемы?
Почему нельзя определить начальное действующее значение периодической составляющей тока КЗ от синхронной машины с использованием синхронной ЭДС?
В каких случаях начальное значение апериодической составляющей тока КЗ может быть больше амплитуды периодической составляющей тока КЗ?
В чем заключается метод типовых кривых?
Чем определяется методика расчета тока КЗ от комплексной нагрузки?
В чес заключается методика учета изменения параметров короткозамкнутой цепи при расчете токов КЗ?
Какое короткое замыкание называется близким, а какое – удаленным?
Лекция 9 Тема: Учет синхронных и асинхронных электродвигателей при расчете токов короткого замыкания
Цель лекции: Изучить теоретическую часть темы
Начальное
действующее значение периодической
составляющей тока КЗ от синхронных
электродвигателей
кА,
определяют по формуле
где:
- сверхпереходная ЭДС синхронного
электродвигателя (фазное значение), В;
- соответственно сверхпереходные
индуктивное и активное сопротивления
электродвигателя, мОм,
;
,
-
суммарные индуктивное и активное
сопротивления прямой последовательности
цепи, включенной между электродвигателем
и расчетной точкой КЗ, мОм.
Сверхпереходная ЭДС синхронного электродвигателя ( ), которые до КЗ работали с перевозбуждением можно рассчитать по формуле
Сверхпереходная ЭДС синхронного электродвигателя ( ), которые до КЗ работали с недовозбуждением можно рассчитать по формуле
Суммарное
активное сопротивление, характеризующее
асинхронный электродвигатель в начальный
момент КЗ
,
мОм, допустимо рассчитывать по формуле
где:
- активное сопротивление статора, мОм;
- активное сопротивление ротора,
приведенное к статору, мОм;
Активное сопротивление ротора допустимо определять по формуле
где:
-
кратность пускового момента
электродвигателя по отношению к его
номинальному моменту;
- номинальная мощность электродвигателя,
кВт;
- механические потери в электродвигателе
(включая добавочные потери), кВт;
- кратность пускового тока электродвигателя
по отношению к его номинальному току;
-
номинальный ток электродвигателя, А;
— номинальное скольжение, отн. ед.
Активное сопротивление статора электродвигателя , мОм, если оно не задано изготовителем, допускается определять по формуле
где:
- КПД двигателя, отн.ед.
Сверхпереходное индуктивное сопротивление асинхронного]электродвигателя , мОм, равно
где:
- номинальное фазное напряжение
электродвигателя, В;
Начальное
действующее значение периодической
составляющей тока КЗ от асинхронных
электродвигателей
кА, следует рассчитывать по формуле
где:
-
сверхпереходная ЭДС асинхронного
электродвигателя, которую можно
рассчитать по формуле (
),
заменив в ней
и
на активное
и
сверхпереходное индуктивное
сопротивления электродвигателя, мОм;
,
- суммарные активное и индуктивное
сопротивления прямой последовательности
цепи, включенной между электродвигателем
и расчетной точкой КЗ, мОм.
Ударный ток трехфазного КЗ асинхронного электродвигателя
где:
-
расчетная постоянная времени затухания
амплитуды периодической составляющей
тока статора, с;
- постоянная времени затухания
апериодической составляющей тока
статора, с.
Постоянные и допускается рассчитывать по формулам:
;
где:
- синхронная угловая частота, рад/с;
- соответственно активное сопротивление
статора и приведенное к статору активное
сопротивление ротора.
