4.1.1 Порядок термодинамического расчета гту

1. Степень повышения давления рабочего тела в цикле, адиабатный к.п.д. компрессора и турбины определяются из технической характеристики установки.

2. Температура воздуха аз компрессором в изоэнтропном процессе сжатия, К:

(4.2)

3. Изменение температуры воздуха в изоэнтропном процессе сжатия, К:

(4.3)

4. Изменение температуры воздуха в действительном процессе сжатия, К:

(4.4)

5. Температура воздуха за компрессором в действительном процессе сжатия, К:

(4.5)

6. Теплоперепад в компрессоре в действительном процессе сжатия, кДж/кг:

(4.6)

где: Cpв – удельная массовая теплоёмкость воздуха, кДж/(кг ^ град)

7. Температура рабочего газа за турбиной в изоэнтропном процессе расширения, К:

(4.7)

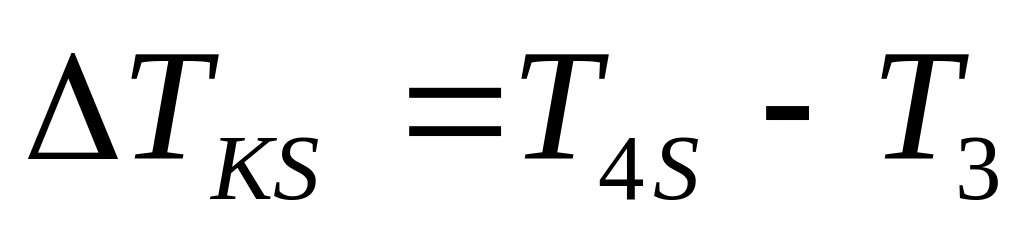

8. Изменение температуры рабочего газа в турбине при изоэнтропном процессе расширения, К:

(4.8)

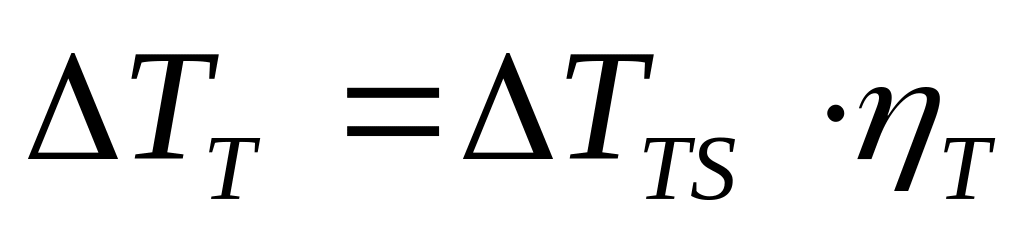

9. Изменение температуры рабочего газа в турбине в действительном процессе расширения, К:

(4.9)

10. Температура рабочего газа за турбиной в действительном процессе расширения, К:

(4.10)

11. Теплоперепад в турбине в действительном процессе расширения, кДж/кг:

(4.11)

где: Cpг – удельная массовая теплоёмкость воздуха, кДж/(кг ^ град)

12. Температура воздуха за регенератором, К:

(4.12)

13. Температура рабочего газа за регенератором, К:

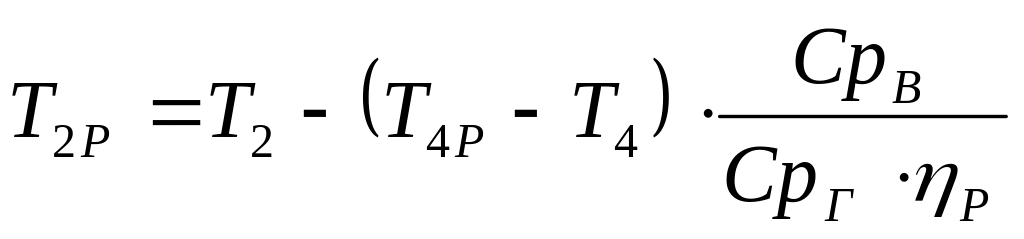

(4.13)

где: _P - к.п.д. регенератора

14. Полный коэффициент избытка воздуха, подаваемого в камеру сгорания:

(4.14)

15. Массовый расход воздуха на установку, кг/с:

(4.15)

где: – теоретически необходимое количество воздуха для сгорания топлива, м³/кг; _В – плотность воздуха, кг/м³.

16. Расход топливного газа на турбину, кг/с:

(4.16)

17. Расход рабочего газа на турбину, кг/с:

(4.17)

18. Мощность, развиваемая турбиной установки, кВт:

(4.18)

19. Мощность, потребляемая компрессором установки, кВт:

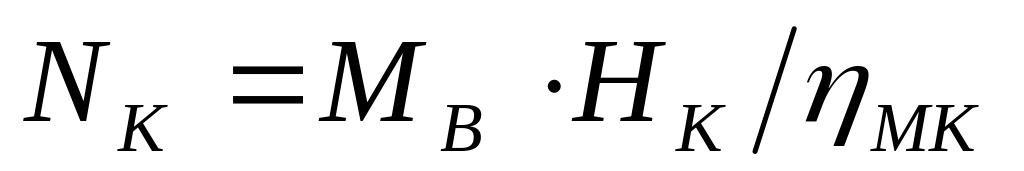

(4.19)

20. Мощность газотурбинной установки, кВт:

(4.20)

21. Эффективный к.п.д. установки:

(4.21)

22. Коэффициент полезной мощности:

(4.22)

23. Удельный расход воздуха на установку, кг/(кВт ^ ч):

(4.23)

24. Удельный расход рабочего газа на установку, кг/(кВт ^ ч):

(4.24)

25. Удельный расход топливного газа на установку, кг/(кВт ^ ч):

(4.25)

26. Удельный расход тепла в установке, кДж/(кВт ^ ч):

(4.26)

_{Г ТУ}  B_B B_T q_ГТУ

 _ГТУ q_ГТУ B_T B_B t₃

Рис. 4.2 Влияние температуры воздуха перед компрессором на основные показатели работу ГТУ
