Подключение и настройка

широкополосного маршрутизатора

Sagemcom F@st 2804

для сети FTTB

Краткая инструкция пользователя.

2013 г.

Ростовского филиала ОАО «Ростелеком»

Настройка компьютера.

Для настройки маршрутизатора Sagem F@st 2804 необходимо предварительно настроить компьютер на динамическое получение IP адреса от маршрутизатора, так как по умолчанию (заводские установки) маршрутизатор может раздавать IP адреса подключенным устройствам с помощью DHCP сервера. Если ранее на маршрутизаторе по каким-либо причинам DHCP сервер был отключен, то рекомендуется произвести сброс настроек в заводские с помощью кнопки сброса настроек на задней панели маршрутизатора (см. картинку ниже в разделе «Краткое описание портов и кнопок на маршрутизаторе»).

Подключитесь к маршрутизатору с помощью Ethernet кабеля (идущим в комплекте с маршрутизатором) к одному из LAN портов (рекомендуется включать в порт выделенный зеленым цветом) на маршрутизаторе и запустить Web браузер, например, такой как Microsoft Internet Explorer или Mozilla Firefox и т.д.

Пример настройки компьютера

Настройка будет показана на примере операционной системы Windows ХР. (Настройка в других операционных системах Windows аналогична.)

Выйдите на рабочий стол, нажмите ПУСК и выберите Панель управления.

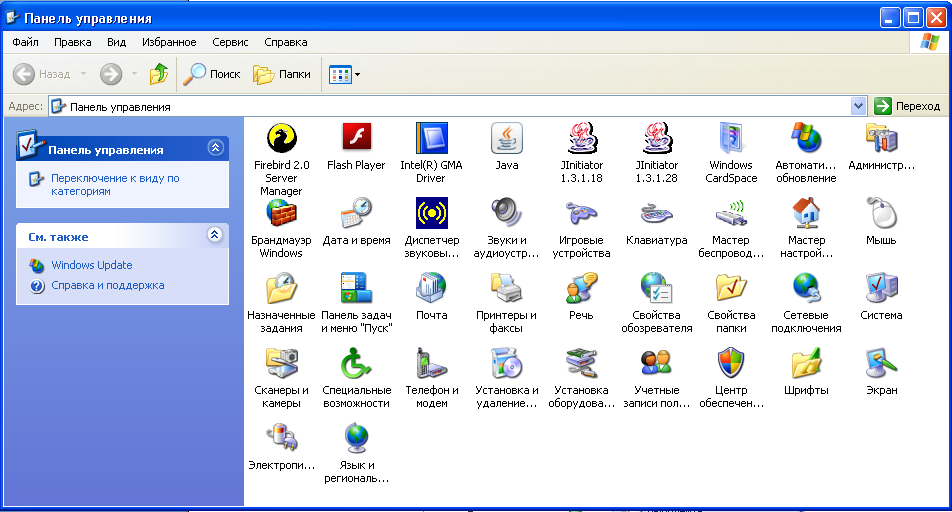

На панели управления найдите Сетевые подключения, и щёлкните курсором мыши по значку два раза:

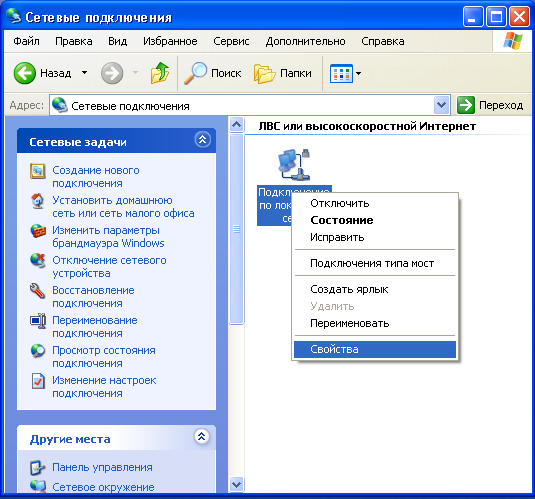

В появившемся окне нажмите правой кнопкой мыши на Подключение по локальной сети и выберите пункт Свойства.

В свойствах сетевого подключения перейдите в пункт Протокол Интернета (TCP/IP)

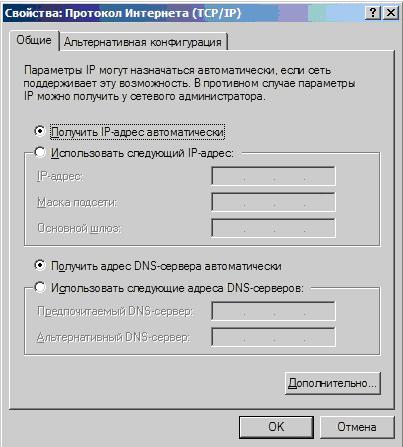

Выберите пункты Получить IP-адрес автоматически и Получить адрес DNS сервера автоматически

. Закройте свойства сетевого соединения нажимая кнопки ОК.

Краткое описание портов и кнопок на маршрутизаторе

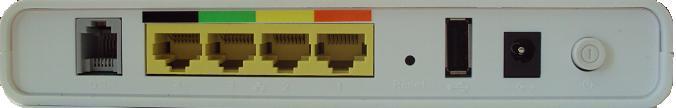

Задняя панель маршрутизатора и его порты:

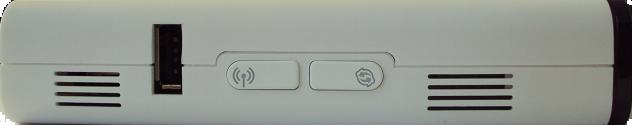

Боковая панель маршрутизатора:

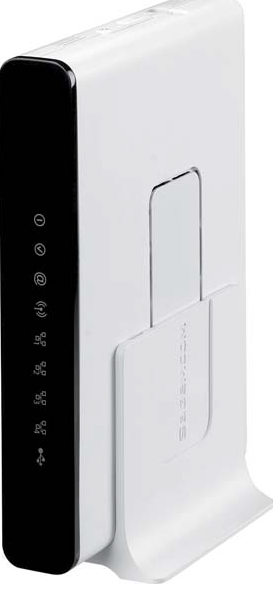

Внешний вид передней панели:

	ИНДИКАТОРЫ
		индикатор питания
		индикатор подключения по ADSL
		индикатор подключения к сети Интернет по логину/паролю.
		индикатор беспроводной сети Wi-Fi
		индикатор подключения к Ethernet перту маршрутизатора
		индикатор подключения устройства к USB порту

Подключение маршрутизатора

Маршрутизатор Sagem F@st 2804 может быть использован для подключения к сети Интернет как по ADSL технологии, так и по технологии FTTB.

В данной инструкции рассматривается подключение по FTTB

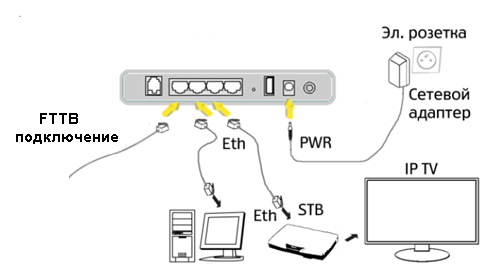

Схема включения

Схема включения устройств в маршрутизатор при подключении к сети Интернет по FTTB технологии.

Настройка маршрутизатора.

Подключение к Web терминалу маршрутизатора.

Настройки маршрутизатора производятся с помощью web браузера и при этом, как указано выше, в сетевых настройках сам компьютер должен быть настроен на автоматическое получение IP адреса (режим DHCP клиента).

Запустите Web-браузер и введите “http://192.168.1.1” в поле для URL-адреса, после чего нажмите клавишу Enter или Return на клавиатуре компьютера.

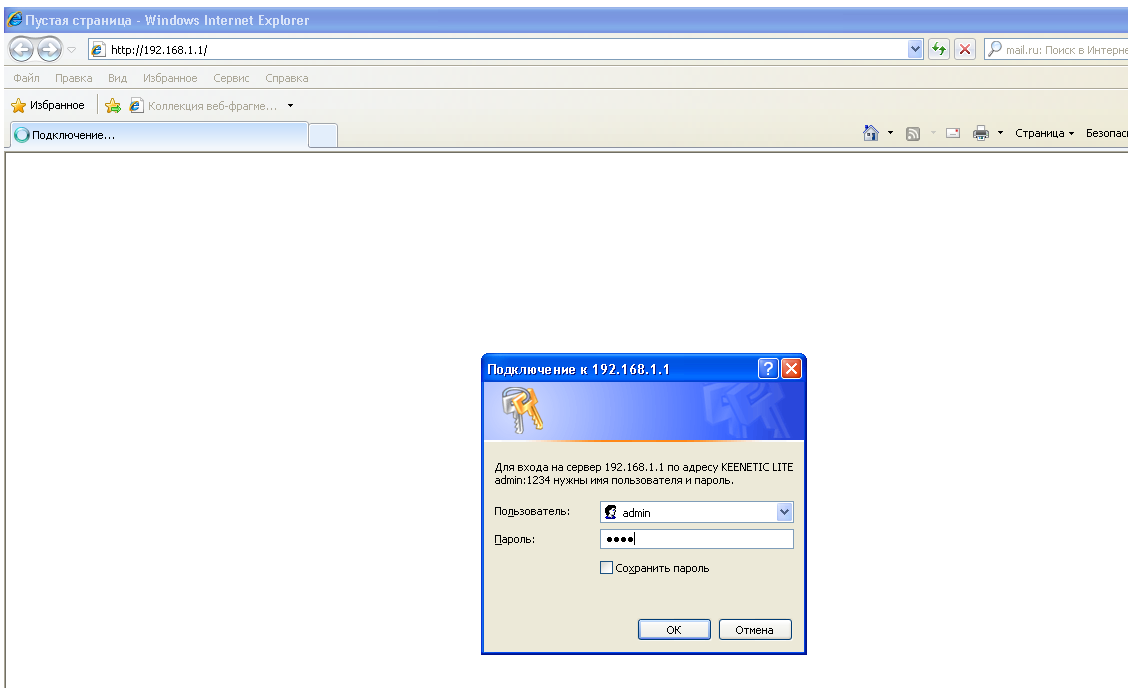

Если всё подключено и введено правильно, то должна открыться страница ввода имени пользователя (Username) и пароль (Password)

По умолчанию (заводские установки) необходимо ввести:

User name: admin , а поле Password: admin.

Нажмите кнопку OK

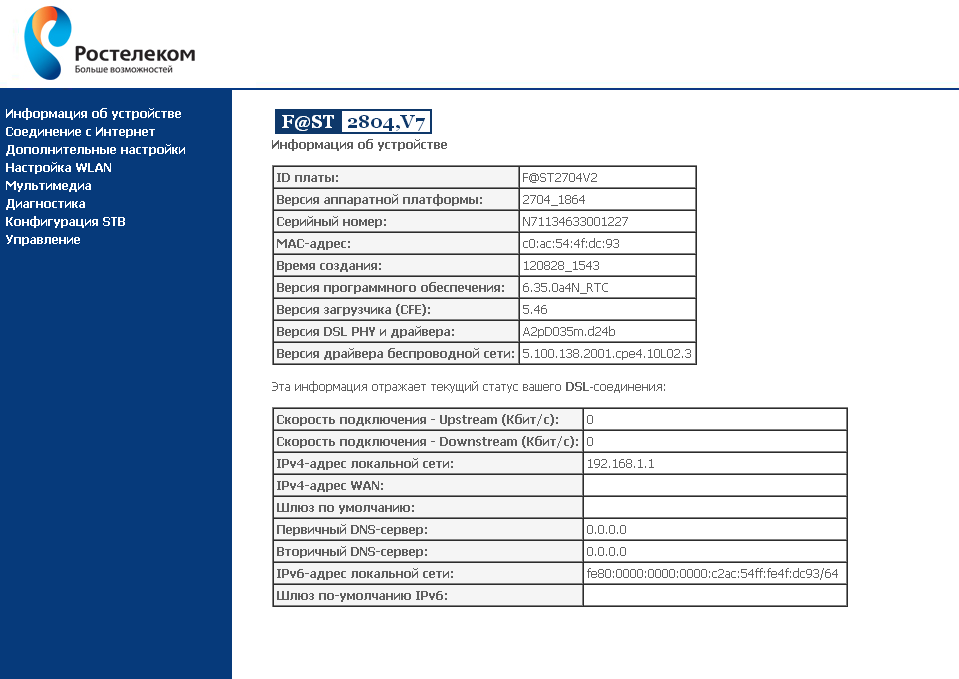

После того как будет выполнено подключение через Web браузер откроется окно, где будет содержаться информация о маршрутизаторе и статусе соединения:
