«Тахеометрическая съемка»

Методические указания по выполнению курсовой работы

для студентов направления «Строительство»

Петрозаводск 2014

Рассмотрены и рекомендованы к печати на заседании методической комиссии строительного факультета ПетрГУ

Печатаются по решению редакционно-издательского совета Петрозаводского государственного университета

Составители:

А.Н. Петров, ст. преподаватель

1. Общие указания

В процессе изучения курса «Геодезия» студент должен выполнить предусмотренные учебным планом и программой курсовую работу, имеющую целью выяснение степени усвоения студентом учебного материала.

Данные методические указания составлены для выполнения курсовой работы «Тахеометрическая съемка». В них представлены варианты исходных данных и материалы полевых измерений (журнал тахеометрической съемки, абрис). Студенту необходимо обработать полевые материалы тахеометрической съемки, выполнить построение плана, оформить план участка, вычертить горизонтали.

Приступать к выполнению курсовой работы следует после изучения соответствующих разделов курса геодезии и знакомства с настоящими методическими указаниями.

2. Обработка материалов тахеометрической съемки, составление плана участка

   1. Исходные данные

По границе снимаемого участка проложен замкнутый тахеометрический ход. В тахеометрических ходах, проложенных для съемки участка, измерены вправо по ходу лежащие горизонтальные углы. Измерения выполнены теодолитом 4Т30П способом полных приемов. Длины сторон тахеометрических ходов измерены землемерной лентой ЛЗ-20 дважды (в прямом и обратном направлениях) с относительной погрешностью 1/2000, углы наклона сторон тахеометрических ходов, превышающие 2˚, измерены эклиметром.

Результаты полевых измерений приведены в «Журнале тахеометрической съемки» (таблица 2).

Превышения между опорными точками замкнутого полигона определялись тригонометрическим нивелированием. Рельеф местности и ситуация снимались полярным способом.

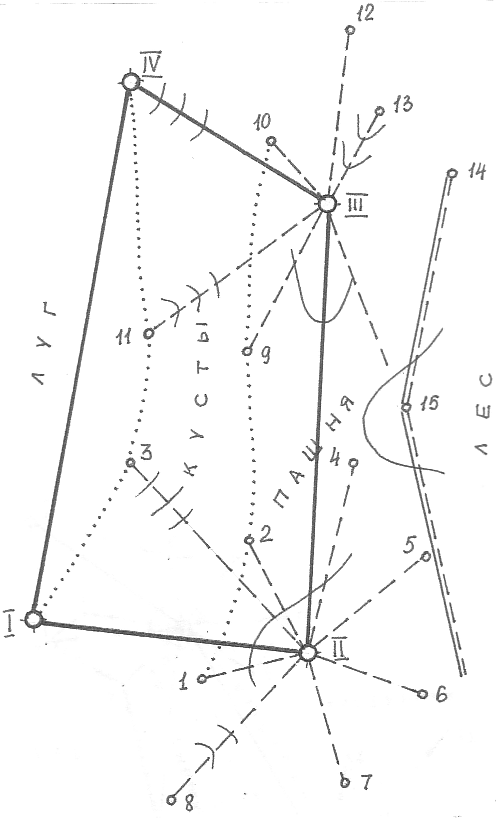

На рис. 1 приведена схема съемочного обоснования, включающая четыре опорные станции (ст. I, II, III, IV), и абрис тахеометрической съемки (15 реечных точек).

Рис. 1. Абрис тахеометрической съемки

2. Указания по выполнению работы

1.Обработать журнал теодолитной съемки.

2.Вычислить координаты основного хода.

3.Построить план участка местности по координатам точек теодолитных ходов в масштабе 1:2000. Ситуацию изобразить в условных знаках.

Таблица 1

Исходные данные для курсовой работы по геодезии

№ вар.	Х1, м	У1, м	I-II	Н1, м	№ вар.	Х1,м	У1, м	I-II	Н1, м
1	– 120,05	– 84,46	10600	16.00	26	120,14	– 75,30	114 15	56.00
2	78,45	98,56	11345	39.00	27	75,15	84,91	110 10	72.00
3	– 122,24	− 90,06	12445	73.00	28	111,11	64,41	75 20	50.00
4	60,10	125,45	6000	62.00	29	143,15	– 80,15	115 00	30.00
5	178,50	107,45	7500	44.00	30	143,13	– 90,45	120 00	42.00
6	135,46	–50,06	8500	77.00	31	151,29	– 185,11	150 20	18.00
7	354,45	87,24	10035	33.00	32	120,25	80,36	85 45	69.00
8	156,34	89,05	6730	35.00	33	145,15	– 90,10	101 00	31.00
9	129,50	– 67,08	10545	61.00	34	110,08	– 68,30	40 30	45.00
10	145,90	98,56	10715	19.00	35	316,25	37,45	56 20	61.00
11	120, 45	135,89	6845	50.00	36	174,74	105,36	145 36	75.00
12	156,50	90,56	9800	71.00	37	120,20	– 45,10	45 00	38.00
13	112,25	90,12	7820	66.00	38	20,94	60,15	85 45	15.00
14	115,30	87,45	3450	64.00	39	120,50	– 90,41	92 00	80.00
15	117,80	67,59	15420	31.00	40	85,31	– 25,10	41 30	32.00
16	127,78	– 78,02	10130	34.00	41	127,20	144,91	101 15	52.00
17	– 127,56	– 80,90	13545	58.00	42	– 120,11	– 86,56	105 00	38.00
18	156,45	87,90	12430	15.00	43	181,13	85,51	9720	53.00
19	– 126,70	– 90,58	10340	22.00	44	250,08	91,03	9133	16.00
20	128,45	156,50	100 10	46.00	45	125,54	– 74,35	11545	60.00
21	245,45	78,30	122 40	73.00	46	127,09	– 55,07	12035	48.00
22	340,80	78,56	96 40	34.00	47	86,35	90,76	11546	76.00
23	138,58	–59,50	116 30	38.00	48	176,15	– 43,32	12854	71.00
24	159,00	90,50	45 30́́ ́	39.00	49	86,45	-35,50	102 25	23.00
25	165,60	100,00	135 45	67.00	50	175,54	98,50	67 30	42.00
