4.4. Построение профиля по линии ав.

Для построения профиля местности на карте отмечают на линии АВ точки 1, 2,nпересечения ее с горизонталями и другими характерными линиями рельефа (вершинами, водоразделами и т.д.). Высоты точек пересечения равны высотным отметкам горизонталей или их определяют путем интерполирования (рис. 17).

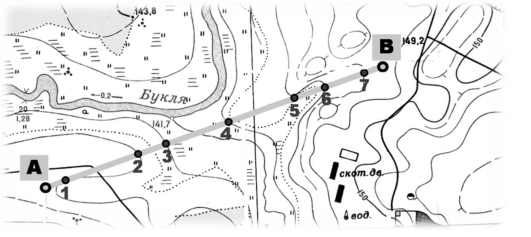

Рис.17.Линия профиля АВ на карте

На листе бумаги проводят горизонтальную линию, высотная отметка которой меньше любой из точек пересечения, на которой в масштабе карты откладывают точки пересечения. Из каждой полученной точки восстанавливают перпендикулярные отрезки в вертикальном масштабе 1:200. Концы построенных отрезков соединяют плавной кривой, которая и изобразит профиль местности.

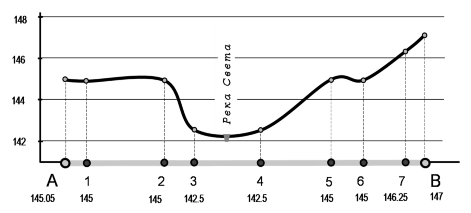

Профиль местности по линии АВ, изображенной на рис. 17, показан на рис. 18.

Масштабы: вертикальный 1:200, горизонтальный 1:10000

Рис. 18. Построение профиля местности по линии АВ

Гр. Ф.И.О. План модели №

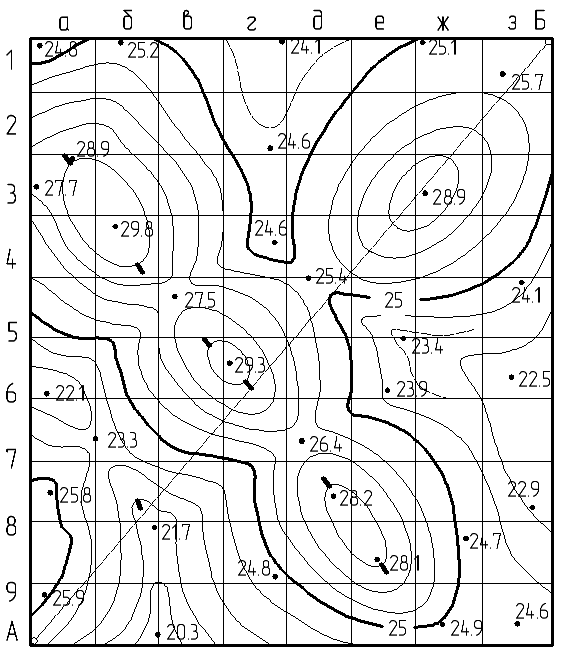

Рис.21.План модели.

Группа фио сПбГу гпс мчс России Работа с картой

Рис.22 Пример оформления работы

Проведение теодолитного хода.

На местности проложен теодолитный ход между пунктами 512 и 513 (рис.2), начальный и конечный дирекционные углы в котором известны (_511-512, _513-Граб.).

Х

_511-512

Х

513

2

1

512

_513-Гр.

10255,5

15432,0

16030,5

20705,5

Грабово

Рис.2.Схема теодолитного хода

Уравнять (увязать) означает выполнить четыре действия:

1.Найти невязку f_=П-Т,

где П - практическая сумма измеренных углов,

Т - теоретическое значение горизонтальных углов.

Для замкнутого теодолитного ходаТ = _теор = 180 (n-2),

для разомкнутого используем полученную раннее формулу _ВС = _АВ + 180 - ,

или перепишем ее в виде _кон=_нач+ 180 - _теор.

Из рис.10.2 имеем_512-1= _511-512 + 180 - ₅₁₂,

_1-2 = _512-1+ 180 - ₁,

_2-513= _1-2 + 180- ₂,

_513-Гр=_2-513+ 180- ₅₁₃.

Откуда, теоретическая сумма горизонтальных углов_теор = _511-512 + 180^. n - _513-Гр.

Тогда можно записать в общем видеТ = _теор = _нач + 180^. n - _кон;

2.Оценить полученную невязку, т.е. сравнить с допустимым в соответствии с требованиями нормативных документов значением f_<f_доп= 2tn, где n - число измеренных углов;

3. Распределить невязку с обратным знаком пропорционально числу измеренных углов с округлениями до 0,1. В углы с более короткими сторонами вводятся большие по величине поправки, так как они измеряются менее точно;

4.Выполнить контроль:

а)сумма поправок должна равняться невязке с обратным знаком;

б)сумма исправленных углов равна теоретической сумме углов.

Задание №1.

Вычислить координаты точек теодолитного хода в виде треугольника и оценить полученные угловые и линейные погрешности полевых измерений, если:

Х₁=1000.00 м,

Y₁= -1000.00 м,

_1-2 = М +N +N' (где М - последние 2 цифры номера группы,

N – порядковый номер студента в списке группы),

d_1-2=100.05 м, d_2-3=100.00 м, d_3-1=99.95 м, ₁=6001', ₂=5959', ₃=5959'. Результаты вычислений выполнить в ведомости стандартной общепринятой формы, образец которой прилагается для разомкнутого теодолитного хода.

2

1 3

Щара 7 - обратный ход

BEДOMOCTЬ BЫЧИCЛEHИЯ KOOPДИHAT TOЧEK ТЕОДОЛИТНОГО ХОДА

Номера точек	Измерен. углы 	Исправл. углы 	Дирекц. углы 	Длины сторон d, м	Приращения						Координаты
					вычисленные		исправленные
					, м	, м		, м	, м		X, м	Y, м
1	2	3	4	5	6	7		8	9		10	11
Грабово
	-0,2		354 48,7
513	357 28,5	357 28,3				+5					4780,00	-2425,06
	-0,2		177 20,4	148,39	-148,23	6,89		-148,23	6,94
3	105 38,5	105 38,2			-1	+8					4631,77	-2418,12
	-0,2		251 42,1	239,85	-75,30	-227,72		-75,31	-227,64
В1	89 30,5	89 30,3			-1	+5					4556,46	-2645,76
	-0,2		342 11,8	152,27	144,98	-46,56		144,97	-46,51
512	262 19,0	262 18,8									4701,43	-2692,27
511			259 53,0

_П=81456,5 d=540,51 Х_П=-78,55 Y_П=-267,39

f_ = 0,8’ Х_Т=-78,57 Y_Т=-267,21

f_доп=2,0’ f_X=+0,02 f_Y=-0,18

f_абс =0,18

f_отн =1/2964

ЛАБОРАТОРНЫЕ РАБОТЫ.

ЛАБОРАТОРНАЯ РАБОТА №1.

Изучение компьютерной программы

«Комплекс для ВУЗов CREDO. Инженерная геодезия».

Комплекс соответствуют направлениям обучения в областях проектирования объектов промышленного, гражданского и дорожного строительства, инженерно - геодезических и инженерно-геологических изысканий, земельно-кадастровых работ, маркшейдерских работ и горного дела.

Программный комплекс CREDO — специализированное программное обеспечение для автоматизации процессов инженерных изысканий и проектирования. Программный комплекс включает в себя более 40 программных продуктов (систем и программ), предназначенных для проектирования объектов промышленного, гражданского и транспортного строительства, разведки, добычи и транспортировки нефти и газа, обработки материалов инженерно-геодезических и инженерно-геологических изысканий, создания и ведения крупномасштабных цифровых планов городов и промышленных предприятий, подготовки данных для землеустройства и геоинформационных систем, решения других инженерных задач.

Программный комплекс CREDO представляет собой модульную систему (комплексные технологии) взаимодополняющих программных продуктов, которые собраны в автоматизированные технологические линии: инженерная геодезия, инженерная геология, землеустройство, проектирование генеральных планов объектов промышленного и гражданского строительства, а также проектирование объектов транспорта, в том числе автомобильных дорог всех категорий (ремонт и новое строительство).

Состав комплекта:

CREDO_DAT 4.1 PROFESSIONAL,

CREDO ЛИНЕЙНЫЕ ИЗЫСКАНИЯ,

TRANSFORM,

ТРАНСКОР,

CREDO ОБЪЕМЫ,

НИВЕЛИР;

CREDO КОНВЕРТЕР.

Функциональность комплекта «КОМПЛЕКС CREDO ДЛЯ ВУЗОВ – ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ»

• камеральные работы при создании государственных и местных сетей геодезической опоры;

• камеральная обработка инженерно-геодезических изысканий;

• обработка геодезических данных при проведении геофизических разведочных работ;

• подготовка данных для создания цифровой модели местности инженерного назначения;

• создание и корректировка цифровой модели местности инженерного назначения на основе данных изысканий и существующих материаловкарт;

• формирование чертежей топопланов и планшетов на основе созданной цифровой модели местности, экспорт данных по цифровой модели местности в системы автоматизированного проектирования и геоинформационные системы;

• обработка лабораторных данных инженерно-геологических изысканий;

• создание и корректировка цифровой модели геологического строения площадки или полосы изысканий;

• формирование чертежей инженерно-геологических разрезов и колонок на основе цифровой модели геологического строения местности, экспорт геологического строения разрезов в системы автоматизированного проектирования;

• маркшейдерское обеспечение процесса добычи полезных ископаемых;

• проектирование генеральных планов объектов промышленного, гражданского и транспортного строительства;

• подсчет объемов земляных работ;

• проектирование профилей внешних инженерных коммуникаций;

• проектирование нового строительства и реконструкции автомобильных дорог;

• проектирование транспортных развязок;

• решение задач проектирования железных дорог;

• ведение дежурных планов территорий и промышленных объектов;

• геодезическое обеспечение строительных работ;

• геодезические работы в землеустройстве;

• подготовка сметной документации при проведении инженерно-геодезических и инженерно-геологических изысканий.

CREDO_DAT 4.1 PROFESSIONAL

НАЗНАЧЕНИЕ: камеральная обработка наземных и спутниковых геодезических измерений в сетях и съемки в выбранной СК, с учетом модели геоида, комплекса редукционных поправок; обработка измерений разных классов и разнообразных методов геодезических построений.

ОБЛАСТИ ПРИМЕНЕНИЯ:  линейные и площадные инженерные изыскания объектов промышленного, гражданского и транспортного строительства, геодезическое обеспечение строительства, маркшейдерское обеспечение работ при добыче и транспортировке нефти и газа, подготовка информации для кадастровых систем, геодезическое обеспечение геофизических методов разведки, маркшейдерское обеспечение добычи полезных ископаемых открытым способом, создание и реконструкция городских, межевых, государственных опорных сетей.

ИСХОДНЫЕ ДАННЫЕ:

• файлы электронных тахеометров (измерения и/или координаты), GNSS-систем (координаты и/или вектора);

• рукописные журналы измерения углов, линий и превышений;

• координаты и высоты исходных точек;

• рабочие схемы сетей и расчетов;

• растровые файлы картографических материалов.

CREDO ЛИНЕЙНЫЕ ИЗЫСКАНИЯ.

НАЗНАЧЕНИЕ: создание цифровой модели местности инженерного назначения и обработка  линейных сооружений.

ОБЛАСТИ ПРИМЕНЕНИЯ: полосные и площадные инженерные изыскания объектов промышленного, гражданского и транспортного строительства, подготовка информации для кадастровых систем (наземные методы сбора), создание цифровых моделей местности, ведение дежурных планов, землеустроительные работы, исполнительные съемки.



ИСХОДНЫЕ ДАННЫЕ:

• Данные, подготовленные в системах на платформе CREDO III.

• Файлы GDS, сформированные при обработке топографических съемок в системе CREDO_DAT (КРЕДО ДАТ) версий 3.1 - 4.1.

• Данные в форматах CREDO_TER (КРЕДО ТЕР) 2002, CREDO_PRO, CREDO_MIX (КРЕДО МИКС) 2002, CREDO_GEO (КРЕДО ГЕО) 2002.

• Текстовые файлы с информацией по точкам типа CXYZ.

• Файлы формата DXF версий AutoCAD 14, 2000, 2004.

• Файлы форматов MIF/MID версии 300.

• Файлы форматов TXF/SXF.

• Файлы формата XML (кадастровые выписки, кадастровые планы территорий, кадастровые паспорта и др.).

• Космические снимки с ресурсов «Экспресс Космоснимки», GoogleMaps.

• Точки лазерного сканирования формата LAS.

• Черно-белые и цветные растровые файлы карт, планов, аэрофотоснимков, формата CRF, BMP, TIFF, JPEG и PNG, а также файлы формата TMD, подготовленные в программе CREDO (КРЕДО) ТРАНСФОРМ 3.1.

ТРАНСКОР.

• НАЗНАЧЕНИЕ: трансформация геоцентрических, геодезических и прямоугольных координат, определение параметров трансформации.

• ОБЛАСТИ ПРИМЕНЕНИЯ: создание и реконструкция городских, межевых, фрагментов государственных опорных сетей, линейные и площадные инженерные изыскания объектов промышленного, гражданского и транспортного строительства, геодезическое обеспечение строительства, маркшейдерское обеспечение работ при добыче и транспортировке нефти и газа, подготовка информации для кадастровых систем (наземные методы сбора), геодезическое обеспечение геофизических методов разведки, маркшейдерское обеспечение добычи полезных ископаемых открытым способом.

НИВЕЛИР.

НАЗНАЧЕНИЕ: камеральная обработка полевых измерений при геометрическом нивелировании I-IV классов, технического и высокоточного инженерного, выполняемого обычными и цифровыми нивелирами.

ОБЛАСТИ ПРИМЕНЕНИЯ: создание высотных государственных геодезических опорных сетей и местных высотных сетей, геодезическое обеспечение строительства, наблюдения за вертикальными смещениями зданий, сооружений и оборудования.

ИСХОДНЫЕ ДАННЫЕ:

• файлы в форматах цифровых нивелиров: Leica (GSI, RAW, TXT), Trimble (DAT; M5), Sokkia (SDR2х, SDR3х), Topcon (TXT, DL);

• файлы формата CDX (CREDO_DAT);

• текстовые файлы в произвольном формате;

• файлы калибровки комплектов «цифровой нивелир – штриховая рейка» разработанных метрологами МИИГАиКа и ЦНИИГАиКа;

• рукописные (обработанные в соответствии с инструкциями) нивелирные журналы;

• рабочие схемы нивелирования.

CREDO КОНВЕРТЕР.

НАЗНАЧЕНИЕ: обмен данными между системами на платформе CREDO III и системами других производителей.

ОБЛАСТИ ПРИМЕНЕНИЯ: обмен данными между продуктами, подготовленными на платформе CREDO III, и другими программными продуктами, предназначенными для проектирования, геоинформационного обеспечения и иных задач.

ИСХОДНЫЕ ДАННЫЕ:

• Данные, подготовленные в системах на платформе CREDO III.

• Файлы формата DXF версий AutoCAD 14, 2000, 2004.

• Файлы форматов MIF/MID версии 300.

• Файлы форматов TXF/SXF.

• Файлы GDS, сформированные при обработке топографических съемок в системе CREDO_DAT (КРЕДО ДАТ) 3.1–4.1.

• Данные в форматах CREDO_TER (КРЕДО ТЕР) 2002, CREDO_PRO, CREDO_MIX (КРЕДО МИКС) 2002, CREDO_GEO (КРЕДО ГЕО) 2002.

• Текстовые файлы с информацией по точкам типа CXYZ.

• Точки лазерного сканирования формата LAS.

ОСНОВНЫЕ ФУНКЦИИ:

• Файловая система хранения: на локальных дисках для индивидуальной работы с данными и в хранилище документов для корпоративной работа с данными.

• Использование хранилища документов с назначением прав доступа (чтение, запись, удаление) для папок, проектов и Наборов проектов, ведением истории действий пользователей, установкой пользователем блокировок, с возможностью открытия любой предыдущей сохраненной версии документа.

• Импорт данных из файлов формата DXF, MIF/MID, TXF/SXF, GDS и текстовых файлов, описывающих точки, в реальных координатах.

• Загрузка наборов проектов, созданных в программных продуктах на платформе CREDO III.

• Линейная трансформация модели.

• Копирование, вырезка части или всех данных проекта в другой проект.

• Сохранение настроек в схемах соответствия для импорта и экспорта данных.

• Экспорт цифровой модели в реальных координатах в файлы форматов DXF, MIF/MID, TXF/SXF с передачей информации об отметках точек, точечных, линейных и площадных тематических объектах.

• Экспорт плана и профилей трасс автомобильных дорог и линейных тематических объектов в файлы форматов TXT и DXF, с передачей информации о геологии, пикетаже, снесенных и пересекаемых коммуникациях.

• Экспорт данных плана в растровые форматы..

⁄CREDO ОБЪЕМЫ 1.2.

НАЗНАЧЕНИЕ: моделирование поверхностей и расчет объемов между поверхностями, выдача текстовых и графических материалов по результатам расчетов.

ОБЛАСТИ ПРИМЕНЕНИЯ: геодезическое обеспечение строительства при производстве земляных работ, маркшейдерское обеспечение добычи полезных ископаемых открытых месторождений, ведение календарных планов учета объемов на складах сырья и строительных материалов.

ИСХОДНЫЕ ДАННЫЕ:

• Данные, подготовленные в системах на платформе CREDO III.

• Файлы GDS, сформированные при обработке топографических съемок в системе CREDO_DAT (КРЕДО ДАТ) 3.1–4.1.

• Данные в форматах CREDO_TER (КРЕДО ТЕР) 2002, CREDO_PRO, CREDO_MIX (КРЕДО МИКС) 2002.

• Текстовые файлы с информацией по точкам типа CXYZ.

• Файлы формата DXF версий AutoCAD 14, 2000, 2004.

• Файлы форматов MIF/MID версии 300.

• Файлы форматов TXF/SXF.

• Файлы формата XML (кадастровые выписки, кадастровые планы территорий, кадастровые паспорта и др.).

• Космические снимки с ресурсов «Экспресс Космоснимки», GoogleMaps.

• Точки лазерного сканирования формата LAS.

• Черно-белые и цветные растровые файлы карт, планов, аэрофотоснимков формата CRF, BMP, TIFF, JPEG и PNG, а также файлы формата TMD, подготовленные в программе CREDO (КРЕДО) ТРАНСФОРМ 3.1.

ОСНОВНЫЕ ФУНКЦИИ:

• Файловая система хранения: на локальных дисках для индивидуальной работы с данными и в хранилище документов для корпоративной работа с данными.

• Использование Хранилища документов с назначением прав доступа (чтение, запись, удаление) для папок, проектов и Наборов проектов, ведением истории действий пользователей, установкой пользователем блокировок, с возможностью открытия любой предыдущей сохраненной версии.

• Импорт данных из файлов формата GDS, DXF, MIF/MID, TXF/SXF, растровых файлов CRF, TMD, BMP, TIFF, JPEG и PNG, точек лазерного сканирования LAS, космических снимков в режиме «on-line», полученных с ресурсов «Экспресс Космоснимки» и GoogleMaps, текстовых файлов, описывающих точки, файлов формата XML с кадастровыми данными.

• Линейная трансформация модели. Возможность использования нескольких систем координат (местная и строительная).

• Копирование, вырезка части или всех данных проекта в другой проект. Объединение двух проектов.

• Моделирование геометрии объектов плана графическими масками, регионами.

• Обработка линейных и полярных засечек, обмеров, створных измерений.

• Создание однострочного и многострочного текста.

• Поиск точек по именам и параметрам. Получение информации по объектам модели.

• Построение цифровой модели рельефа нерегулярной сеткой треугольников с созданием и учетом структурных линий.

• Отображение участков рельефа разными типами в соответствии с настройками стилей поверхностей: горизонталями с возможностями изменения высоты сечения, создания их надписей и бергштрихов, отображения дополнительных и вспомогательных горизонталей, а также откосами и обрывами с изменяемым шагом и длиной штрихов.

• Формирование разреза по линии, по точкам.

• Расчет объемов земляных масс различными методами: между слоями, в контуре, по региону или площадному объекту.

• Создание картограммы земляных масс, формирование по результатам расчетов общей ведомости объемов работ, ведомости по сетке или вдоль линейного объекта с заданным шагом, ведомости объемов с учетом геологии.

• Создание, редактирование чертежных моделей топографических планов, календарных графиков объемов работ в виде листов чертежа с использованием шаблонов, штампов.

• Прямая печать чертежей и ведомостей, созданных в программе.

РЕЗУЛЬТАТЫ:

• Чертежи. Создание, редактирование и выдача на печать планов с использованием шаблонов.

• Текстовые документы в виде ведомостей объемов работ.

• Файлы формата DXF, полученные экспортом данных из чертежной модели.

• Файлы Набора проектов формата OBX, используемые системами CREDO III.

• Файлы проекта формата PRX, используемые системами CREDO III.

• Файлы общих ресурсов формата DBX, используемые системами CREDO III.

• Использование созданной цифровой модели в системах на платформе CREDO III.

• Файлы форматов BMP, JREG, TIFF, PNG, CRF, PDF, полученные экспортом данных в растр.

ВСПОМОГАТЕЛЬНЫЕ СИСТЕМЫ:

• Редактор шаблонов, редактор символов, редактор классификатора, редактор ведомостей.

• Система управления хранилищем документов.

• Утилита миграции данных из баз данных версий 1.06-1.11.

ВНУТРЕННИЕ ФОРМАТЫ ДАННЫХ: формат CREDO, файлы типа PRX, MPRX, OBX, DBX, для обмена данными между базами данных.

ЛАБОРАТОРНАЯ РАБОТА №2.

ИЗУЧЕНИЕтахеометраTrimbleM3 DR.

Устройство и принцип работы тахеометра Trimble M3 DR 2", Отработка правил обращения с тахеометром: техника наведения, взятие отсчетов. Получение первичных навыков работы с тахеометром. Пробные измерения.
