5.Устройство для расширения пределов измерения.

Для того чтобы расширить предел измерения по току, применяют шунт. Он представляет собой четырехзажимный резистор и присоединяется к измерительному механизму параллельно.

, n- коэффициент шунтирования.

Для расширения предела измерения напряжения используют добавочные резисторы, которые подключают последовательно.

R_g =R _из(n-1)

6. Мощность можно измерить косвенным путем, измерив ток и напряжение, затем вычислив по известной зависимости, но из-за большой погрешности этот метод используется редко.

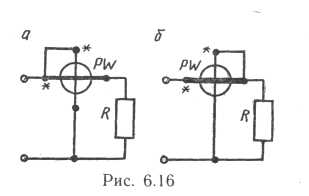

Для измерения мощности применяют электродинамические ватметры.

Трансформаторы

1. Назначение и виды трансформаторов.

2. Устройство и принцип работы трансформатора.

3. Режим работы трансформатора.

4. Трехфазные трансформаторы.

5. Специальные трансформаторы

1. Трансформатор – это электромагнитный аппарат предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения.

1. Понижающими.

2. Повышающими.

3. Однофазными.

4. Трехфазными.

5. Стержневые.

6. Броневые.

7. Двухобмоточные.

8. Трехобмоточные.

9. Многообмоточные.

10 Силовые общего назначения.

11. Силовые специального применения.

12. С масляным охлаждением.

13. С воздушным охлаждением.

2. Устройство и принцип работы трансформатора.

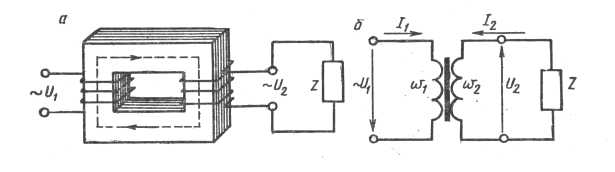

Простейший трансформатор состоит из магнитопроводника (сердечника), выполненного из ферромагнитного материала (обычно листовой электротехнической стали) и двух обмоток, расположенных на стержнях магнитопровода (см. рис.). Обмотка, к зажимам которой подводится электрическая энергия, называется первичной. К другой обмотке, называемой вторичной, подключается приемник Z

Число витков прямопропропорционально напряжению

П араметр, показывающий во сколько раз напряжение на первичной больше, или меньше чем на вторичной, называется коэффициентом трансформации.

R>1 – понижающий, R< 1 – повышающий.

Трансформатор характеризуется мощностью, передаваемой с первичной обмотки на вторичную

S₁ ≈ S₂

I₁U₁ =I₂ U₂

_— зависимость обратно пропорциональная.

Принцип работы трансформатора основан на принципе электромагнитной индукции. Если к первичной обмотке подключить переменный ток, то переменный магнитный поток по магнитопроводу сцепляется с первичной и вторичной обмотками и индуцирует в них ЭДС. В первичной - самоиндукции во вторичной – взаимоиндукции.

3. Режим работы:

• холостой ход (XX)

• рабочий режим (РР)

• короткое замыкание (КЗ)

В режиме XX первичную обмотку подключают к источнику,

а вторичная — разомкнута, ток I₂=0. В этом режиме определяют коэффициент трансформации:

h=

В режиме РР первичная - к источнику, ко вторичной - нагрузка. По ней проходит ток I₂. При изменении тока во вторичной обмотке, ток в первичной изменяется прямопропорционально. В этом режиме определяют КПД.

Здесь имеют место потери в обмотке - электрические, в магнитопроводе —магнитные. Мощность определяется суммой электрических потерь в первичной и вторичной обмотках.

Значение КПД трансформатора зависит от нагрузки. Наибольшее КПД имеет 0,5 Sn. Чем выше номинальная мощность трансформатора, тем выше КПД.
