2.Классификация измерительных приборов.

Сведения об электроизмерительных приборах. Электро­измерительные приборы классифицируются по следующим признакам:

1) по роду измеряемой величины — на измерители тока (амперметры), напряжения (вольтмет­ры) и т. д.;

2) по роду тока — на приборы постоянного тока, переменного тока, комбинированные;

3) по принципу действия — на системы: магнитоэлектрическую, электро­магнитную, электродинамическую, индукционную и т. д.;

4) по степени точности — на классы точности (0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4);

5) по способу выдачи инфор­мации — на показывающие и регистрирующие; 6) по ха­рактеру применения – на стационарные и переносные;

7) по условиям эксплуатации — на группы: А (в сухих отапливаемых помещениях), Б (в закрытых неотапливаемых помещениях), В (в полевых и морских условиях), Г (в условиях тропического климата);

8) по устойчивости к механическим воздействиям – на обыкновенные, тряскопрочные, вибровочные, ударопрочные;

9) по защищенности кожухами – на пыленепроницаемые, водонепроницаемые, герметические.

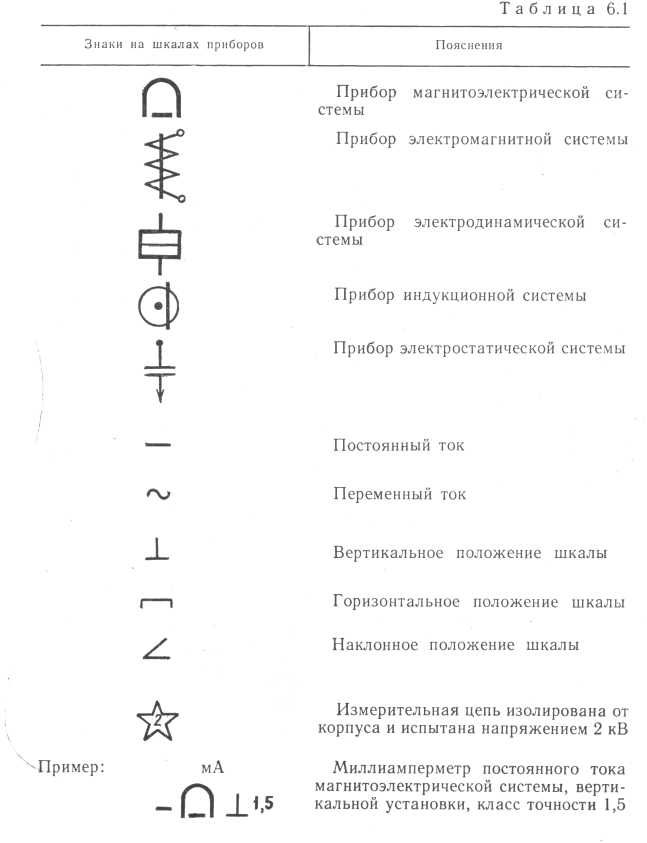

На шкалах электроизмерительных приборов наносится ряд условных обозначений: тип прибора, единица измеряемой величины, класс точности, род тока и т. д. В табл. 6.1 приведены некоторые знаки, которые указываются на шка­лах приборов, и дано их пояснение.

3.Устройство и принцип действия приборов различных систем.

B приборах магнитоэлектрической системы перемещение подвижной части вызвано силами взаимодействия поля постоянного магнита и тока, проходящего по катушке. Угол отклонения стрелки прямопропорционален величине тока, протекающего по катушке α=RI

Приборы этой системы используют для измерения постоянного тока и напряжения.

В приборах электромагнитной системы перемещения подвижные части происходит вследствие взаимодействия магнитного поля, созданного неподвижной катушкой с током и одного или нескольких ферромагнитных сердечников. Угол отклонения подвижной части прямо пропорционален квадрату тока

α=RI²

Электромагнитные измерители применяют для измерения переменного и постоянного тока.

В приборах электродинамической системы перемещения подвесной части происходят вследствие электродинамического взаимодействия между токами, проходящими по подвижной и неподвижной катушкам. Угол отклонения подвижной катушки прямопропорционален произведению токов в этих катушках.

α=RI₁ · I₂

Приборы эти используют, в основном, для измерения мощности в ваттметре.

4.Измерение напряжения и токов.

Для измерения тока амперметр подключают последовательно (рис.1)

Рис.1. Рис.2.

сила тока до включения амперметра в цепь

после включения в цепь

Из формулы видно, для того, чтобы включенный амперметр не изменял параметров сети, его внутреннее сопротивление должно стремится к 0.

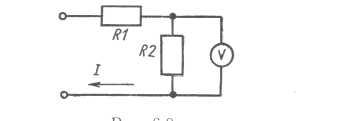

Для измерения напряжения вольтметр подключают параллельно измеряемому участку. До включения U=I · R, (рис.2)

U=I( ) — после включения.

Из формулы видно, для того чтобы включенный вольтметр не влиял на параметры, его внутреннее сопротивление стремится к бесконечности.
