Билет №1

1. Определить токи во всех ветвях цепи, ЭДС. источников энергии Е1=105 В, Е2=90 В, Е3=20 В; сопротивления резисторов R1=18 Ом; R2=14 Ом, R3=30 Ом, R4=10 Ом, R5=22 Ом. Записать уравнения для методов контурного тока и метода наложения (суперпозиции). Задачу решить методом .узловых и контурных уравнений применяя законы Кирхгофа. Проверить решение по 1 закону Кирхгофа. Составить уравнение баланса мощностей.

2. Определить общее сопротивление цепи R. .Найти напряжение на зажимах цепи U, токи во всех -резисторах и мощность Р, потребляемую цепью, если дано: R1 == 60 Ом; R2 = 3 Ом; R3 = 6 Ом; R4=16 Ом; R5 = 9 Ом; U₄₅=20 В. Показать направление токов во всех ветвях цепи.

Билет №2

1. Определить токи во всех ветвях цепи, ЭДС. источников энергии Е1=90 В, Е2=35 В; сопротивления резисторов R1=16 Ом; R2=10 Ом, R3=34 Ом, R4=8 Ом, R5=20 Ом. Записать уравнения для методов контурного тока и метода наложения (суперпозиции). Задачу решить методом .контурных токов, применяя законы Кирхгофа. Проверить решение по 1 закону Кирхгофа. Составить уравнение баланса мощностей.

2. Определить общее сопротивление цепи R. .Найти напряжение на зажимах цепи U, токи во всех -резисторах и мощность Р, потребляемую цепью, если дано: R1 == 30 Ом; R2 = 5 Ом; R3 = 8 Ом; R4=18 Ом; R5 = 21 Ом; R6 = 25 Ом; R7 = 30 Ом; U₆₇=10 В. Показать направление токов во всех ветвях цепи.

Билет №3

1. Определить токи во всех ветвях цепи, ЭДС. источников энергии Е1=105 В, Е2=90 В, Е3=20 В, Е4=45 В; сопротивления резисторов R1=20 Ом; R2=17 Ом, R3=32 Ом, R4=8 Ом. Записать уравнения для методов контурного тока и метода наложения (суперпозиции). Задачу решить методом .узловых и контурных уравнений применяя законы Кирхгофа. Проверить решение по 1 закону Кирхгофа. Составить уравнение баланса мощностей.

2. Определить общее сопротивление цепи R. .Найти напряжение на зажимах цепи U, токи во всех -резисторах и мощность Р, потребляемую цепью, если дано: R1 == 30 Ом; R2 = 5 Ом; R3 = 28 Ом; R4=32 Ом; R5 = 8 Ом; R6 = 10 Ом; R7 = 30 Ом; U₇=10 В. Показать направление токов во всех ветвях цепи.

Билет №4

1. Определить токи во всех ветвях цепи, ЭДС. источников энергии Е1=90 В, Е2=35 В; Е3=20 В; сопротивления резисторов R1=15 Ом; R2=12 Ом, R3=18 Ом, R4=14 Ом, R5=28 Ом. Записать уравнения для методов контурного тока и метода наложения (суперпозиции). Задачу решить методом .контурных токов, применяя законы Кирхгофа. Проверить решение по 1 закону Кирхгофа. Составить уравнение баланса мощностей.

2. Определить общее сопротивление цепи R. .Найти напряжение на зажимах цепи U, токи во всех -резисторах и мощность Р, потребляемую цепью, если дано: R1 == 30 Ом; R2 = 5 Ом; R3 = 8 Ом; R4=18 Ом; R5 = 21 Ом; R6 = 25 Ом; U₆=10 В. Показать направление токов во всех ветвях цепи.

Билет №5

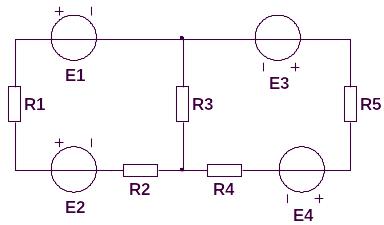

1. Определить токи во всех ветвях цепи, ЭДС. источников энергии Е1=60 В, Е2=30 В, Е3=20 В, Е4=45 В; сопротивления резисторов R1=20 Ом; R2=17 Ом, R3=32 Ом, R4=8 Ом, R5= 10 Ом. Записать уравнения для методов контурного тока и метода наложения (суперпозиции). Задачу решить методом .узловых и контурных уравнений применяя законы Кирхгофа. Проверить решение по 1 закону Кирхгофа. Составить уравнение баланса мощностей.

2. Определить общее сопротивление цепи R. .Найти напряжение на зажимах цепи U, токи во всех -резисторах и мощность Р, потребляемую цепью, если дано: R1 == 30 Ом; R2 = 5 Ом; R3 = 28 Ом; R4=32 Ом; R5 = 8 Ом; R6 = 10 Ом; U₅=12 В. Показать направление токов во всех ветвях цепи.
