Управління базами еп

Управління використовуваними базами даних електричних пристроїв здійснюється через список підключених баз електричних пристроїв (рис.7).

Для виклику діалогу управління базами натисніть кнопку на панелі інструментів або виберіть пункт головного меню «База> Бази ЕП».

Простій пошук (рис.8) призначений для швидкого знаходження електричного пристрою по збігу перших знаків значення одного з полів:

По БПП	Пошук по буквеному позначенню пристрою, визначеному в базі.
По назві ЕП	Пошук по збігу перших символів назви електричного пристрою.
По позначенню ЕП	Пошук по збігу перших символів позначення пристрою.
По позначенню н.д.	Пошук по збігу перших символів позначення нормативного документа.
За кодом ОКП	Пошук по збігу перших цифр коду ОКП.

Для знаходження пристрою виберіть поле для пошуку і введіть перші символи значення цього поля для потрібного пристрою. При виявленні пристрою, що задовольняє умові пошуку, відбудеться його виділення в списку.

Фільтр записів дозволяє створити список пристроїв, у яких в значення вибраного для фільтру поля входить послідовність символів, вказана в полі «Значення».

Рис.7 – Список баз електричних пристроїв.

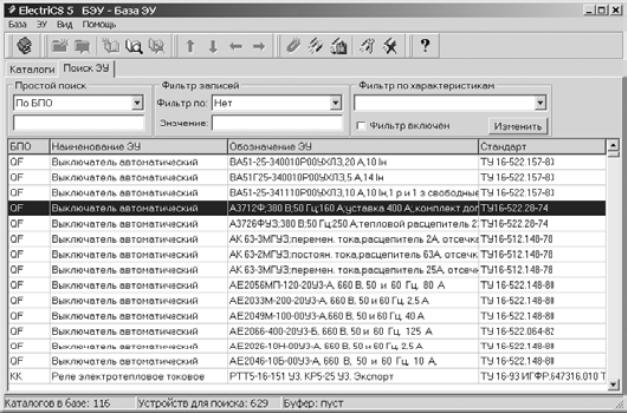

Рис.8 – Пошук електричних пристроїв.

Приклад:

Якщо фільтрувати «по назві ЕП» і рядку «Ко», то в списку міститимуться такі пристрої:

1. • Конденсатор

2. • Контактор

3. • Реле електротеплове струмове

4. • Пристрій контактний.

СТВОРЕННЯ І РЕДАГУВАННЯ ЕЛЕКТРИЧНОГО ПРИСТРОЮ

Вікно "Електричний пристрій" призначений для створення і редагування опису електричного пристрою (рис.9).

Вікно має закладки: "Текст замовлення", "Елементи ЕП", "Технічні параметри", "Креслення" і "Замітки".

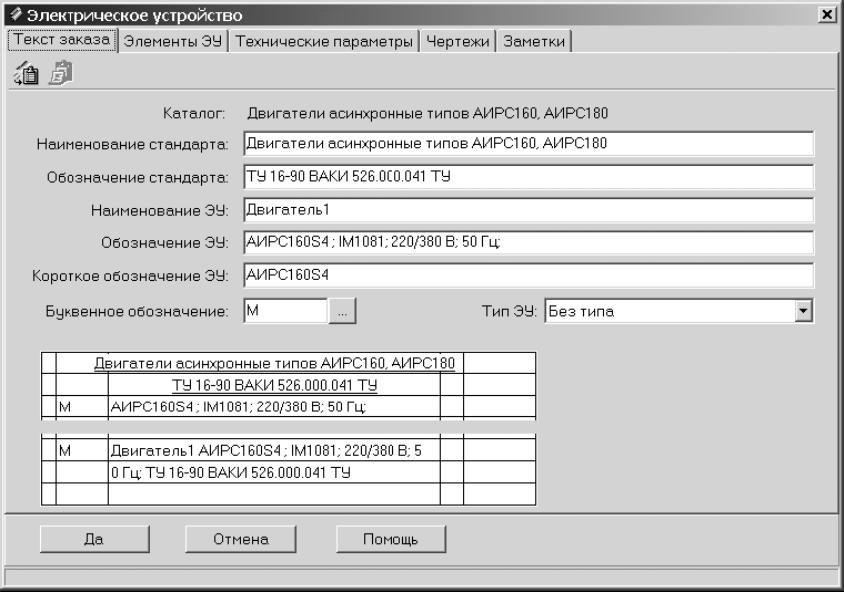

Рис.9 – Вікно електричний пристрій.

Створення нового електричного пристрою.

Електричні пристрої створюються тільки в каталогах.

1. • Вкажіть каталог, в якому потрібно створити пристрій.

2. • Натисніть кнопку на панелі інструментів або виберіть пункт головного меню «ЕП> Нове ЕП».

Команда створює новий запис у вибраному каталозі і викликає вікно редагування опису нового пристрою.

Створення нового ЕП на основі того, що існує

1. • Вкажіть пристрій, на основі якого потрібно створити новий пристрій.

2. • Натисніть кнопку на панелі інструментів або виберіть пункт головного меню «ЕП> Нове ЕП на основі даного».

Команда створює копію вибраного пристрою в каталозі цього ж пристрою і викликає вікно редагування опису нового пристрою.

Редагування ЕП

1. • Вкажіть потрібний електричний пристрій.

2. • Натисніть кнопку на панелі інструментів або виберіть пункт головного меню «ЕП> Редагування ЕП».

Команда викликає вікно редагування опису пристрою.

Видалення електричного пристрою

1. • Вкажіть в каталозі пристрій, який потрібно видалити.

2. • Натисніть кнопку на панелі інструментів або виберіть пункт головного меню «ЕП> Видалити ЕП».

Команда видаляє вказаний електричний пристрій з каталога.

Переміщення ЕП усередині каталогу

При створенні кожне ЕП в каталозі поміщається в кінець списку. Якщо потрібно розсортувати ЕП в певному порядку, це можна зробити через контекстне меню, викликане на цьому елементі правою кнопкою миші, або комбінаціями клавіш ctrl+up, ctrl+down.

Використання буфера

Використання буфера дозволяє вирішувати задачу копіювання даних електричних пристроїв. За допомогою буфера можна копіювати текст замовлення, елементи ЕП, технічні характеристики і креслення.

Буфер одночасно може містити дані тільки одного пристрою. Скопіювати дані пристрої в буфер можна в головному вікні, а також у вікні редагування електричного пристрою. При заповненні буфера у вікні редагування електричного пристрою для копіювання доступні тільки пристрої того каталога, в якому лежить редагований пристрій, виключаючи сам редагований пристрій.
