Контрольні питання
1. Для чого призначена бібліотека УГП.
2. Які основні розділи бібліотеки УГП.
3. Які основні операції бібліотеки УГП.
4. Як створити нове УГП.
5. Як редагувати УГП.
6. Опишіть послідовність розробки бібліотеки УГП.
7. Що таке динамічний УГП, які бувають типи динамічного УГП.
8. Як створити динамічний УГП.
9. Як вставити УГП в схему.
Лабораторна робота №4
Тема роботи: „БАЗА ЕЛЕКТРИЧНИХ ПРИСТРОЇВ ELECTRICS”
Мета роботи: отримати основні навички роботи з базою електричних пристроїв.
Послідовність виконання роботи
Ознайомитись із будовою та основними можливостями БЕП.
Завантажити наявні БЕП.
Провести пошук необхідних пристроїв.
Відредагувати розділи бібліотеки згідно отриманого завдання.
Створити нові БЕП та помістити їх у відповідні розділи.
Провести ремонт баз.
Підключитися до інформелектро та запросити декілька БЕП.
Загальні відомості
База електричних пристроїв (рис.6) призначена для створення і підтримки бази електричних пристроїв підприємства, а також для виконання комерційних баз даних електричних пристроїв для розповсюдження.

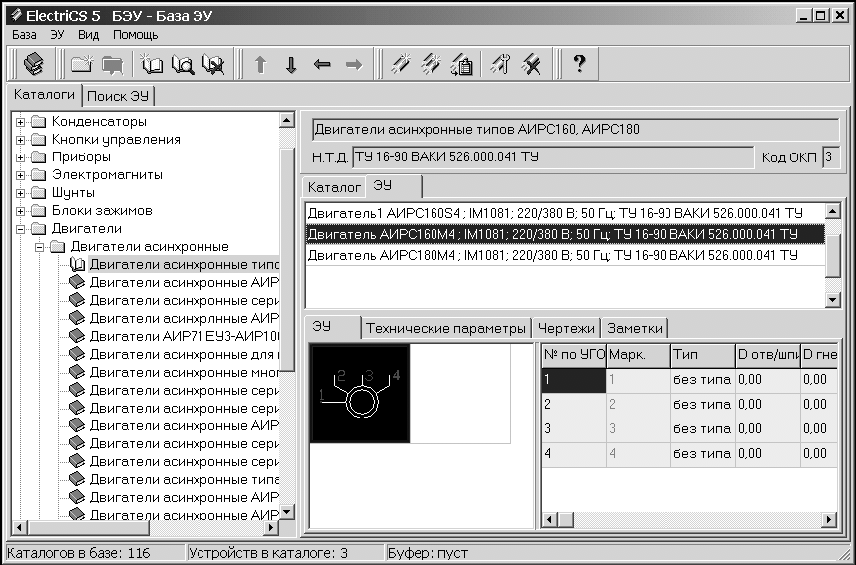

Рис.6 – База електричних пристроїв.
Завантаження беп
Доступ до БЕП є з програми управління проектами і з БЕП проекту. Також можна завантажувати БЕП безпосередньо з Windows.
• Для завантаження з програми управління проектами натисніть відповідну кнопку. БЕП завантажиться з відкриттям останньої бази даних електричних пристроїв, що відкривається.
• З БЕП проекту База електричних пристроїв завантажується при виконанні команд імпорту ЕП, отриманні довідки і редагуванні ЕП.
• Для запуску БЕП з Windows запустите програму BaseApp.exe з робочого каталогу ELECTRICS. При частому використанні цього типу запуску створіть ярлик для БЕП.
Робота з беп Формування баз даних.
ELECTRICS підтримує роботу з декількома базами даних в одному проекті. Тому можна створювати декілька незалежних баз даних. Не рекомендується робити копії баз даних електричних пристроїв, за винятком резервних копій на випадок збоїв роботи комп'ютера, оскільки це може привести до конфлікту в роботі з ними.
Дані про електричні пристрої групуються в каталогах по нормативно-технічних документах. Для зручності інформація в кожній базі представляється у вигляді деревовидної структури - рубрикатора, в якій каталоги можна групувати по розділах. Розділ, на відміну від каталогу, не дає ніякої додаткової інформації.
Опис кожного електричного пристрою самодостатній і не має жорсткого зв'язку з батьківським каталогом. Таким чином, місцеположення ЕП в дереві не впливає на отримувані з БЕП дані.
Використання беп при роботі з проектами.
У проектах дані по електричних пристроях зберігаються в БЕП проекту, яка є свого роду буфером між навігатором і базами даних електричних пристроїв.
У кожного електричного пристрою, що зберігається в БЕП проекту, є посилання на ту базу даних, з якої він був імпортований, що дає можливість використовувати БЕП як інструмент для перегляду і редагування даних по ЕП. Також це дозволяє оновлювати все БЕП проекту при зміні пристроїв в БЕП.
Копіювання електричного пристрою в БЕП проекту здійснюється за допомогою подвійного натиснення лівої кнопки миші по запису пристрою або через контекстне меню. Пристрій буде скопійований в БЕП проекту в тому випадку, якщо завантажений ELECTRICS і в нім є активний проект.
