Створення динамічного угп
Перед додаванням в бібліотеку УГП умовних позначень, створених на основі динамічного УГП «чорний ящик», його необхідно зареєструвати у файлі LIBCD.INI у розділі [DYNAMICCD]:

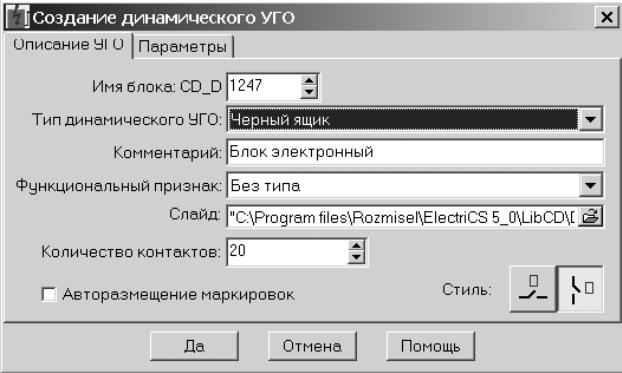

Рис.5 – Створення динамічного УГП.
Приклад реєстрації:
[DYNAMICCD]
CMT1=Черный ящик
ARX1=BlackBox.arx
Для створення УГП в бібліотеці зайдіть в бібліотеку УГП, виберіть розділ, в якому слід розмістити створюване УГП, правою кнопкою миші викличте контекстне меню «Створити динамічне УГП».
У вікні створення динамічного вікна виберіть тип динамічного УГП «Чорний ящик», задайте чергове ім'я блоку УГП.
Якщо до роботи команди ви створили слайд УГП (стандартними засобами AUTOCAD), то вкажіть його, за умовчанням створюється копія слайду BlackBox.SLD або DefaultDynamicCD.sld. Введіть решту всіх параметрів УГП як для звичайного УГП.
У закладці «Параметри» введіть дані, які будуть використані при формуванні УГП при його вставці в схему.
Height=30
Width=100
ClemmDiameter=2.0
ClemmStyle=2
MarkOffset=2
Де:
Height |
- висота прямокутника за умовчанням. Якщо цей параметр 0, то при вставці в схему ви зможете змінити розмір прямокутника показом крапок. |
Width |
- ширина прямокутника за умовчанням. Якщо цей параметр 0, то при вставці в схему ви зможете змінити розмір прямокутника показом крапок. |
ClemmDiameter |
- діаметр клем. |
ClemmStyle |
Тип клеми. Приймає чотири значення: 0 – без клеми 1 – прозора клема 2 – залита клема 3 – запит типу клеми для кожного контакту в процесі вставки УГП. |
MarkOffset |
Відступ маркування контакту від контакту. |
УГП додане в бібліотеку. Після додавання УГП в бібліотеку ви можете використовувати його в проектах і в базі електричних пристроїв. Можна створити будь-яку потрібну кількість УГП типу «чорний ящик» з різними настройками.
Вставка угп в схему
При вставці отриманого УГП в схему, якщо не вказана ширина або висота прямокутника, послідує запит:
Вкажіть першу крапку:
Вкажіть другу крапку:
Інакше, заданий прямокутник створиться автоматично.
Потім послідує запит на показ точок контактів.
Вкажіть точку клеми УГП:
Якщо параметр ClemmStyle = 3, то після кожного запиту місцеположення клеми відбуватиметься запит:
Введіть стиль клеми [Відсутній/Прозора/Залита]:
Клеми слід указувати строго по периметру прямокутника. Інакше вони автоматично прив'язуватимуться до найближчої крапки на прямокутнику.
Далі блок УГП буде створений.
УГП типу «Чорний ящик» дозволяє будувати умовні графічні позначення у вигляді прямокутника з контактами, розташованими по периметру прямокутника. Контакт може бути позначений залитою або прозорою клемою, або не позначений зовсім.
Зміст протоколу
1. Найменування роботи.
2. Мета роботи.
3. Основні теоретичні відомості про бібліотеку умовних графічних позначень.
4. Привести розділи відредагованої бібліотеки.
5. Привести зображення створених УГП.
6. Висновки по роботі.
