1.4 Физико-химические основы технологического процесса

Процесс получения гранулированной аммиачной селитры включает в себя следующие стадии:

получение водного раствора аммиачной селитры концентрацией не менее 80% при нейтрализации азотной кислоты газообразным аммиаком;

выпаривание 80% раствора аммиачной селитры до состояния плава;

упаривание слабых растворов аммиачной селитры с узлов растворения и систем улавливания;

гранулирование соли из плава;

охлаждение гранул в «кипящем слое» воздухом;

обработка гранул жирными кислотами;

транспортировка, упаковка, и хранение.

1.4.1 Получение водного раствора аммиачной селитры концентрацией не менее 80% при нейтрализации азотной кислоты газообразным аммиаком

Раствор аммиачной селитры получают в нейтрализаторах, позволяющих использовать тепло реакции для частичного выпаривания раствора. Он получил наименование аппарата ИТН (использование тепла нейтрализации).

Реакция нейтрализации протекает с большей скоростью и сопровождается выделением большого количества тепла.

NН3 = НNО3 = NН4NО3 = 107,7 кДж/моль (1.6)

Тепловой эффект реакции зависит от концентрации и температуры азотной кислоты и газообразного аммиака.

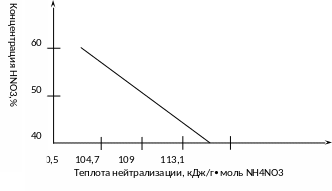

Рисунок 1.1 – Теплота нейтрализации азотной кислоты газообразным аммиаком (при 0,1 МПа и 20°)

Процесс нейтрализации в аппарате ИТН осуществляется под давлением 0,02 МПа, температура поддерживается не более 140°С Этими условиями обеспечивается получение достаточно концентрированного раствора с минимальным уносом аммиака, азотной кислоты и аммиачной селитры с соковым паром, образующего в результате испарения воды из раствора. Нейтрализация ведется в слабокислотной среде, так как потери аммиака, азотной кислоты и селитры с соковым паром меньше, чем в слабощелочной среде [4].

За счет разности удельных весов растворов в испарительной и нейтрализационной частях аппарата ИТН происходит постоянная циркуляция раствора. Более плотный раствор из отверстия нейтрализационной камеры непрерывно поступает в нейтрализационную часть. Наличие циркуляции раствора способствует лучшему перемешиванию реагентов в нейтрализационной части, повышению производительности аппарата и исключает перегрев раствора в зоне нейтрализации. При повышении температуры в реакционной части до 145°С срабатывает блокировка с прекращением подачи аммиака и азотной кислоты и подачей кислого конденсата.

1.4.2 Выпаривание 80% раствора аммиачной селитры до состояния плава

Выпаривание 80 – 86% раствора аммиачной селитры производится в выпарных аппаратах за счет тепла конденсации насыщенного пара давлением 1,2 МПа и температурой 190°С. пар подается в верхнюю часть межтрубного пространства выпарного аппарата. Выпарной аппарат работает под вакуумом 5,0÷6,4∙104 Па по принципу «сползания» пленки раствора по стенкам вертикальных труб.

В верхней части аппарата расположен сепаратор, который служит для отделения плава аммиачной селитры от сокового пара.

Для получения аммиачной селитры высокого качества плав аммиачной селитры должен иметь концентрацию не менее 99,4% и температуру 175 – 785°С.
