Лекция №3. Программное обеспечение сапр-ад
3.6. Прикладное программное обеспечение сапр-ад
Существуют несколько программных продуктов класса САПР, которые используются в проектных институтах и организациях. Они различаются между собой по комплексности, удобству интерфейса, соответствию сложившемся технологиям проектирования и пр.
Выбор наиболее приемлемых программ для проектирования дорог целесообразно вести, в первую очередь, среди перечня сертифицированных программных средств.
С 1999 года, в соответствии с Распоряжением Госстроя РФ «О сертификации программных средств», всем организациям, выполняющим проектно-изыскательские работы для строительства, а также осуществляющим экспертизу проектов на строительство объектов различного назначения, рекомендовано использовать сертифицированные программные продукты. В этом же Распоряжении рекомендовано организациям – разработчикам программных средств (как отечественным, так и зарубежным) осуществлять сертификацию программной продукции на соответствие требованиям нормативных документов, действующих на территории РФ.
Ниже представлен обзор сертифицированных САПР автомобильных дорог, зарегистрированных в перечне фонда программных средств Гоcстроя РФ (www.gpcps.ru) по состоянию на 1 июля 2010 года, а также программ, имеющих широкое распространение в зарубежных странах.
Программный комплекс Топоматик Robur
Программный комплекс Топоматик Robur разрабатывается в научно-производственной фирме Топоматик (г. Санкт-Петербург) (www.topomatic.ru) с 1991 года и обеспечивает решение комплекса дорожных задач от обработки материалов изысканий до выноса проекта в натуру.
Топоматик Robur позволяет проектировать загородные дороги всех категорий, как с разделительной полосой, так и без нее.
Программа имеет три рабочих окна: План, Профиль и Поперечник.
Для работы с ситуационным планом в Топоматик Robur предназначен специализированный графический редактор, который позволяет вводить и редактировать примитивы чертежа ситуации, работать с блоками и подгружать растровые подложки, использовать привязки и производить измерения.
Импорт и экспорт чертежа ситуации производится в формате DXF, либо при помощи технологии COM путем непосредственного взаимодействия с AutoCAD.
В программе Топоматик Robur имеется пополняемая библиотека условных знаков для топографических планов масштабов: 1:500; 1:1000; 1:2000;1:5000;1:10000. В библиотеку включены точечные, линейные и площадные условные знаки, утвержденные ГУКГ 25 ноября 1986 года. Пользователь имеет возможность редактировать библиотеку, дополнять и удалять условные знаки. Условный знак в библиотеке хранится в виде набора плоских блоков, каждый для своего масштаба, и одного трехмерного блока, используемого при визуализации.
|
Фактические и проектные данные в Топоматик Robur представлены в виде поверхностей. Поверхность представляет собой совокупность треугольников, имеющих общие ребра. В Топоматик Robur имеется обширный набор функций для работы с поверхностями:
|

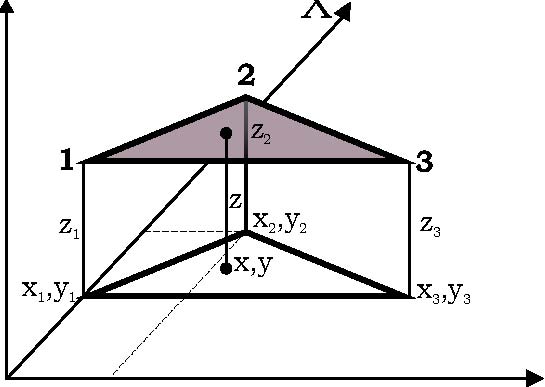

Рис. Математическое представление поверхности в виде связанных треугольников
|
Создание поверхностей: Поверхности могут создаваться как встроенными средствами Топоматик Robur, так и импортироваться из специализированных пакетов обработки материалов изысканий (например, Credo, Softdesk Civil/Survey, Gip, Inroads и др.).
Исходные данные могут быть получены с цифровых геодезических приборов, оцифровкой растров или импортом из других программ.
Геодезическая съемка: В Топоматик Robur имеется встроенный модуль геодезии, который позволяет обрабатывать результаты полевых изысканий: уравнивать теодолитный ход и рассчитывать тахеометрию. Исходные данные импортируются с цифровых приборов, либо вводятся с полевых журналов в табличном виде. Поддерживаются форматы данных наиболее распространенных цифровых геодезических приборов: Sokkia, Nikon, Topcon, 3ТА5 и др.
Таблица 3.1
Виды обработки результатов полевых изысканий
Вид съемочных работ |
Виды обработки результатов полевых изысканий |
Полигонометрия
|
1. Ввод данных в традиционном виде 2. Расчет разомкнутых и замкнутых теодолитных ходов с разгонкой и без разгонки невязки 3. Чтение данных с электронных приборов |
Тахеометрия
|
1. Ввод данных в традиционном виде 2. Расчет тахеометрической съемки 3. Чтение с электронных тахеометров |
Нивелирование
|
1. Расчет нивелирных ходов 2. Контроль невязок |
В итоге работы модуля рассчитываются координаты и отметки съемочных точек, используемых для создания поверхностей и оформления ситуации.
Геологическая модель: Геологическая модель в Топоматик Robur реализована в виде совокупности сечений. В частном случае, это продольный и поперечные профили. В программе имеется механизм ввода, импорта и редактирования информации о геологических скважинах (выработках), создания контуров геологических слоев и привязки геологических данных к проектируемому объекту.
Геологические разрезы отображаются в рабочих окнах программы в процессе проектирования и на генерируемых чертежах.
Данные геологии используются для подсчета объемов выемок с разделением по грунтам.
