1. Дослідження обтікання циліндра дозвуковим потоком
Мета роботи:
Ознайомитися із структурою дозвукового потоку уздовж обводів циліндра і впливом на неї числа Рейнольдса, за допомогою візуального спостереження у спеціальній аеродинамічній трубі і продуванням циліндра на лабораторному стенді.
Вивчити устрій аеродинамічної труби і обладнання для візуалізації повітряного потоку димовим способом.
1.1. Обтікання тіл при дозвукових швидкостях. Загальні положення.

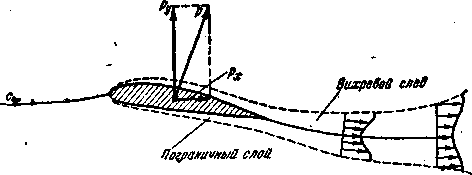

На тіло, що обтікається потоком газу, діють сили тиску і дотичні сили тертя. Результуюча цих сил є повною аеродинамічною силою. При вивченні плоского обтікання, аеродинамічну силу прийнято представляти двома складовими: Рх і Ру (рис. 1.1). Як відомо, складову Рх,, напрям якої співпадає з напрямом швидкості натікаючого потоку, називають силою лобового опору, а складову Ру, нормальну до вектора швидкості натікаючого потоку, прийнято називати підйомною силою або силою Жуковського [1].
М
Рисунок 1.1
Тіло, яке знаходиться в потоці, створює збурення. В результаті цього в області, прилеглій до тіла, міняються параметри течії. Розподіл тиску на поверхні тіла залежить від його форми, орієнтування в потоці і від швидкості незбуреного потоку. Від цих факторів також залежить розподіл сил тертя на поверхні тіла. Розподіл тиску по поверхні тіла характеризується коефіцієнтом тиску.
Рисунок 1.2
I
- Rе=157200;
II
- Rе=2515300;
III
- Rе
=
298500;
IV
- Rе=424500.
Специфічні особливості спектру відривного обтікання можна прослідити на прикладі кулі або циліндра.

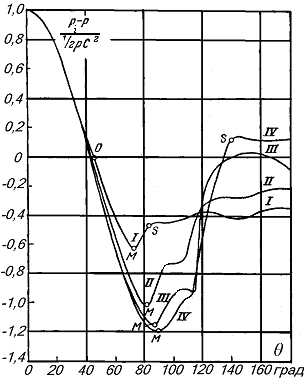

На
рис. 1.2 приведено криві розподілу тиску
по обводу кулі при числах Маха близьких
до нуля (М≈0,
нестислива рідина) для
різних чисел Рейнольда (
).
На відрізку від передньої критичної
точки до точки М
тиск уздовж обводу кулі
різко знижується (конфузорна область),
а потім за міделевим перетином
спостерігається зростання тиску
(дифузорна область).

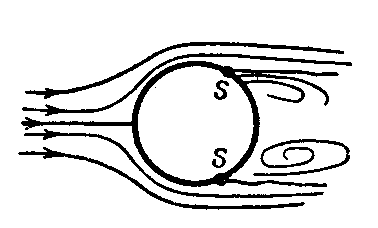

У деякій точці S
відбувається відрив приграничного шару
(рис. 1.3 та рис. 1.4), за лінією відриву тиск
практично не змінюється.
При малих швидкостях значний вплив на розподіл тиску надає число . Можна відзначити, що із зростанням числа тиск в точці М зменшується, а в точці S - збільшується, а також має місце зміщення точок М і S по потоку [1].
|
|
Рисунок 1.3 |
Рисунок 1.4 |
