Министерство Российской Федерации
по делам гражданской обороны, чрезвычайным ситуациям
и ликвидации последствий стихийных бедствий
ФГБОУ ВПО Ивановский институт государственной
противопожарной службы МЧС России
Кафедра механики и инженерной графики
Курсовая работа
по дисциплине: «Механика»
Тема: «Структурный и кинематический анализ плоского рычажного механизма»
Выполнил: М.А Дурандин , факультет «Техносферная безопасность»,12 курс,
124 учебная группа
Руководитель: старший преподаватель, к.т.н, майор внутренной. службы А.В Топоров
Дата защиты:
Оценка:
Иваново 2013 Оглавление
Введение…………………………………………………………...... |
3 |
Задание на курсовую работу…………………………………….. |
4 |
1.Структурный анализ механизма………………………………… |
5 |
2. Чертеж механизма в трех положениях…………………………. |
7 |
3.Определение скоростей точек механизма методом «Планов». |
8 |
4. Определение угловых скоростей звеньев механизма…………. |
13 |
5.Определение ускорений точек механизма……………………. |
16 |
6.Определение угловых ускорений звеньев механизма………… |
23 |
Заключение………………………………………………………… Список использованной литературы.…………………………… |
25 26 |
Приложения ………………………………………………………. |
27 |
Введение
Механика - это область науки, которая изучает движение и напряженное состояние элементов машин, строительных машин под различными нагрузками.
Теория машин и механизмов (ТММ) - это научная дисциплина об общих методах исследования, построения, кинематики и динамики механизмов и машин и о научных основах их проектирования.
Теория механизмов и машин решает следующую задачу: анализ механизмов, то есть описание движения, кинематический и динамический анализ существующих и разрабатываемых механизмов.
Для проектирования и изготовления плоского рычажного механизма, нам потребуется знания некоторых формул, а именно: формула для вычисления масштабного коэффициента, формулы для вычислений угловой скорости, формулы для расчета нормального (центростремительного) ускорения и т.д.
В данной курсовой работе необходимо провести структурный анализ механизма. Предстоит и выполнить:
Структурный анализ механизма;
Построение механизма в трех положениях;
Определение скоростей точек механизма методом «планов» трех скоростей;
Определение угловых скоростей звеньев механизма для трех положений;
Определение ускорений точек механизма метолом «планов» для трех положений;
Определение угловых ускорений звеньев механизма для трех положений.

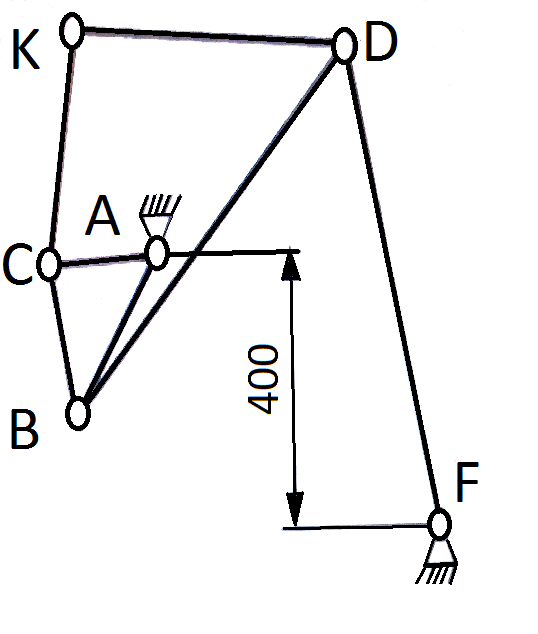

Задание на курсовую работу Вариант №7
Исходные данные.
AB=300мм |
AС=200мм |
BC=200мм |
CК=700мм |
DВ=900мм |
KD=600мм |
DF=1200мм |
AF=800мм |
|
|
|
n=150 об/мин |
Угол наклона звена АВ:
30º,
210º.
120º,
