Розрахунок магістрального каналу
Магістральний канал служить для подачі води від водозабірної споруди до розподільного вузла регуляторів (водорозподільна). Визначення поперечних розмірів і гідравлічних елементів каналу виконується на витрату осінньо-зимовий періоду QІV-ІХ= 17,2 м3/с із умови його нерозмиваємості за формулами гідравліки. При цьому глибина води в магістральному каналі приймається рівною глибині води на порозі водозабірної споруди (при фронтальному водозаборі).
Розрахунок:
Призначаємо розміри каналу за формулами:
Попередньо розраховуємо полощу перерізу каналу
(1.11)
де
-
допустима нерозмивна швидкість течії
в каналі (
=0,8
м/с);
Попередньо розраховуємо ширину каналу по дну
(1.12)
де
m – коефіцієнт закладання укосу (m=2,0);
Визначаємо поздовжній похил дна каналу
(1.13)
де с – коефіцієнт Шезі; R – гідравлічний радіус;
Визначаємо коефіцієнт Шезі
(1.14)
де n – коефіцієнт шорсткості русла каналу (n=0,025);
Визначаємо гідравлічний радіус
(1.15)
Остаточно розраховуємо площу перерізу каналу
(1.16)
Визначаємо змочений периметр
(1.17)
2.Для побудови кривої Q=f(h) для каналу проводимо розрахунок параметрів каналу за формулами (наведеними вище).
Швидкість руху води в каналі визначаємо за формулою V=c√Ri ,витрата води в каналі Q=wV.
Розрахунки проводимо в табличній формі (табл. 1.1),графік з’язку Q=f(h)наведено на рис. 1.3.
Таблиця
1.1.
|
Розрахунок магістрального каналу |
|
|||||
|
|
|
|
|
|
|
|
h,м |
w,м2 |
χ,м |
R,м |
C |
V=c√Ri |
Q=wV |
|
0,5 |
8,1 |
17,436068 |
0,4645543 |
35,201915 |
0,4975294 |
4,0299882 |
|
0,6 |
9,84 |
17,883282 |
0,5502346 |
36,209135 |
0,556963 |
5,4805155 |
|
0,7 |
11,62 |
18,330495 |
0,6339163 |
37,073659 |
0,6120905 |
7,1124916 |
|
0,76 |
12,7072 |
18,59882 |
0,683226 |
37,53942 |
0,643434 |
8,176243 |
|
0,8 |
13,44 |
18,777709 |
0,7157423 |
37,831439 |
0,6636902 |
8,9199968 |
|
0,9 |
15,3 |
19,224922 |
0,795842 |
38,506247 |
0,7123261 |
10,898589 |
|
1 |
17,2 |
19,672136 |
0,8743331 |
39,114656 |
0,7584243 |
13,044897 |
|
1,1 |
19,14 |
20,11935 |
0,951323 |
39,668703 |
0,8023174 |
15,356356 |
|
1,2 |
21,12 |
20,566563 |
1,0269095 |
40,177417 |
0,8442719 |
17,831023 |
|

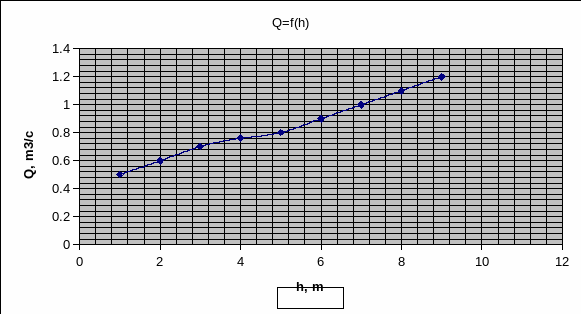

Рис.1.3.Графік з’язку Q=f(h) для магістрального каналу
