Персональные компьютеры

• ISA — 8 и 16 разрядная, использовалась в первых персональных компьютерах

• VL-bus — шина, разработанная на смену шине ISA, в противовес MCA

• MCA — микроканальная архитектура, разработана IBM, для своего компьютера IBM PS/2

• PCI — шина, разработанная Intel, для процессоров Pentium

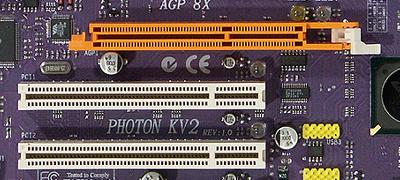

• AGP — вариант PCI, использовавшийся для видеокарт

• PCI Express — современная шина, которая пришла на смену PCI

Промышленные компьютеры

• ISA

  • PC/104

• STD

• CompactPCI

  • PC/104+

• VMEbus

  • VME32

  • VME64

8.Шина расширения (рисунок,таблица)

Шина	Пропускная способность, Мбайт/с*		Bus- Master	ACFG**	Разрядность данных	Разрядность адреса	Частота, МГц
		DMA
БД-8	4	3	-	-	8	20 (1 Мбайт)	8
БД-16	8Д16)	8	+	-	16	24 (16 Мбайт)	8/(16)
ЕБД	33,3	8	+	+	32	32 (4 Гбайт)	8.33
МСД-16	16	-	+	+	16	24 (16 Мбайт)	10
МСД-32	20	-	+	+	32	32 (4 Гбайт)	10
VLB	132	-	(+)	-	32/64	32 (4 Гбайт)	33-50(66)
pa	132/264	-	-	+	32/64	32 (4 Гбайт)	33(66)
гсмад	-	-	-	+	16	26 (64 Мбайт)	33

9.Порты ввода-вывода.

Ввод-вывод через порты (англ. I/O ports) — схемотехническое решение, организующее взаимодействие процессора и устройств ввода-вывода. Противоположностьвводу-выводу через память.

Во многих моделях процессоров ввод-вывод организуется теми же функциями, что и чтение-запись в память — так называемый «ввод-вывод через память». Соответственно, схемотехнически устройства ввода-вывода располагаются на шине памяти, и часть адресов памяти направляются на ввод-вывод. В процессорахIntel, микроконтроллерах AVR и некоторых других существуют отдельные команды для ввода-вывода — IN и OUT — и, соответственно, отдельное адресное пространство: в процессорах Intel — от 0000₁₆ до FFFF₁₆.

Порты ввода-вывода создаются в системном оборудовании, которое циклически декодирует управляющие, адресные и контакты данных процессора. Затем порты настраиваются для обеспечения связи с периферийными устройствами ввода-вывода.

Одни порты используются для передачи данных (например, приём данных от клавиатуры или чтение времени системных часов), другие — для управления периферийными устройствами (команда чтения данных с диска). Исходя из этого порт ввода-вывода может быть портом только для ввода, только вывода, а также двунаправленным портом.

Ввод-вывод через память никак не связан с прямым доступом к памяти; ПДП — отдельное схемное решение, связывающее шину ввода-вывода с контроллером памяти и разгружающее процессор на крупных операциях ввода-вывода. В машине с ПДП, чтобы записать блок памяти, например, на диск, надо сформировать этот блок в памяти, а затем операциями ввода-вывода (либо через порт, либо через специальный адрес памяти, в зависимости от архитектуры) отправить команду «Начать запись». Когда запись будет закончена, устройство каким-то образом предупредит процессор об этом (например, прерыванием). В частности, известные любому знакомому с DOS три параметра SoundBlaster — порт, DMA и IRQ — указывают, как передавать звуковой плате команды, как она будет брать звуковую волну из памяти и как плата сообщит процессору, что отрезок волны проигран.
