4.Назначение cmos памяти?

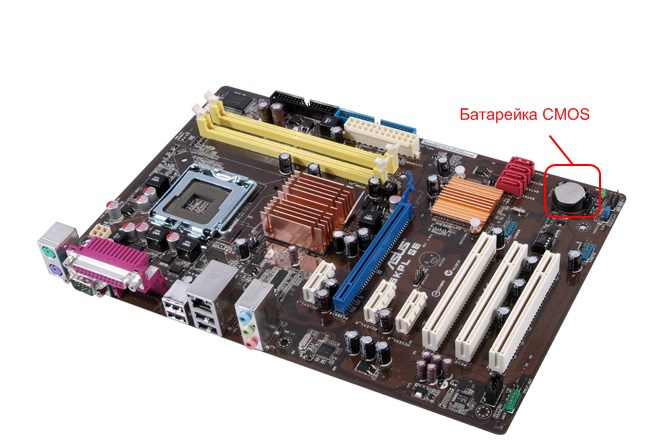

Начиная с компьютеров на процессоре 80286 (IBM PC AT) постоянная память ROM BIOS обязательно дополняется небольшой энергонезависимой оперативной памятью CMOS RAM, которая выполнена на микросхемах с пониженным энергопотреблением с технологией КМОП (CMOS) и при выключении питания компьютера подпитывается от батарейки или аккумулятора (эта память, как правило, входит в состав других микросхем). В CMOS-памяти хранится информация о текущих показаниях часов (дате и времени), о значении времени для будильника, о конфигурации компьютера: приоритете загрузки с разных накопителей, количестве памяти, типах накопителей, режимах энергопотребления, о типе дисплея, об установках клавиатуры и т.д. CMOS RAM отличается от постоянной памяти тем, что записанная в нее информация легко меняется программным путем.
Задавать все параметры компьютера, сохраняемые в CMOS RAM, позволяет программа BIOS Setup, вызвать которую можно путем нажатия назначенных клавиш во время процедуры начальной загрузки компьютера (информация об этом всегда выводится на экран). В современных компьютерах данная программа предлагает довольно удобный и наглядный интерфейс пользователя с привычными меню.
Описание работы с BIOS Setup любого компьютера обязательно поставляется вместе с ним. Иногда с помощью этой программы удается значительно повысить быстродействие компьютера благодаря выбору оптимальных (или даже предельных) для данной конфигурации параметров: частоты системной шины, количества тактов задержки при обмене с системной памятью и кэш-памятью.

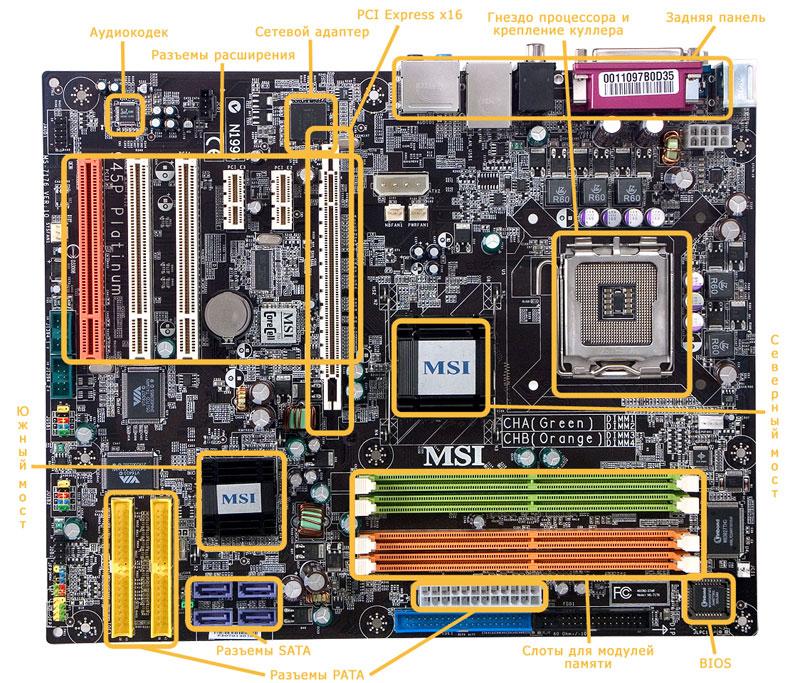

5.Назначение чипсета, схема материнской платы с чипсетом(северный мост и южный мост)
Чипсе́т (англ. chipset) — набор микросхем, спроектированных для совместной работы с целью выполнения набором каких-либо функций. Так, в компьютерах чипсет, размещаемый на материнской плате, выполняет роль связующего компонента, обеспечивающего совместное функционирование подсистем памяти, центрального процессора (ЦП),ввода-вывода и других. Чипсеты встречаются и в других устройствах, например, в сотовых телефонах и сетевых медиаплеерах.
Северный мост (англ. Northbridge; в отдельных чипсетах Intel, также — контроллер-концентратор памятиангл. Memory Controller Hub, MCH[1]) — системный контроллер[2] чипсета на материнской плате платформы x86, к которому в рамках организации взаимодействия подключены:
через Front Side Bus — микропроцессор,
если в составе процессора нет контроллера памяти, то через шину контроллера памяти — оперативная память,
через шину графического контроллера — видеоадаптер (в материнских платах нижнего ценового диапазона видеоадаптер часто встроенный). В таком случае северный мост, произведенный Intel, называется GMCH (отангл. Chipset Graphics and Memory Controller Hub)[1]).
Название можно объяснить представлением архитектуры чипсета в виде карты. В результате контроллер-концентратор памяти будет располагаться на вершине карты, на севере.
Исходя из назначения, северный мост определяет параметры (возможный тип, частоту, пропускную способность):
системной шины и, косвенно, процессора (исходя из этого — до какой степени может быть разогнан компьютер),
оперативной памяти (тип — например SDRAM, DDR, её максимальный объем),
подключенного видеоадаптера.
Во многих случаях именно параметры и быстродействие северного моста определяют выбор реализованных на материнской плате шин расширения (PCI, PCI Express) системы.
В свою очередь, северный мост соединён с остальной частью материнской платы через согласующий интерфейс июжный мост.
На этапе, когда технологии производства не позволяют скомпенсировать возросшее, вследствие усложнения внутренней схемы, тепловыделение чипа, современные мощные микросхемы северного моста, помимо пассивного охлаждения радиатора, для своей бесперебойной работы требуют использования индивидуального вентилятора или системы охлаждения.
В современных системах, начиная от Intel Nehalem и AMD Sledgehammer отсутствует северный мост в виде отдельного контроллера (чипа). Его функция была перенесена в центральный процессор, тем самым упростив проектирование системных плат и уменьшив количество активных компонентов последнего.

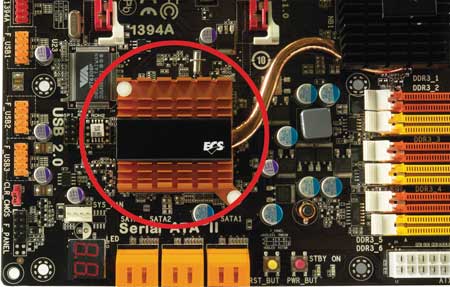

Южный мост (от англ. Southbridge) (функциональный контроллер), также известен как контроллер-концентратор ввода-вывода (от англ. I/O Controller Hub, ICH).
Обычно это одна микросхема, которая связывает «медленные» (по сравнению со связкой «Центральный процессор-ОЗУ») взаимодействия (например, Low Pin Count, Super I/O или разъёмы шин для подключения периферийных устройств) на материнской плате с ЦПУ через Северный мост, который, в отличие от Южного, обычно подключён напрямую к центральному процессору материнской платы.
