4. Определение основных технико-экономических показателей тэс

4.1. Расчёт годовой выработки энергии

Годовая выработка энергии , МВт·ч,

.

4.2. Расчёт расхода топлива

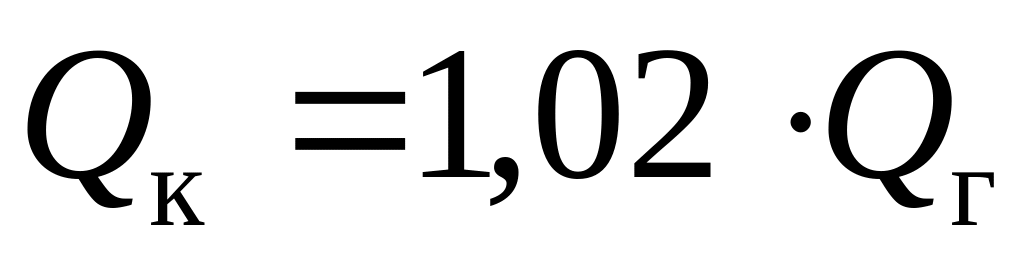

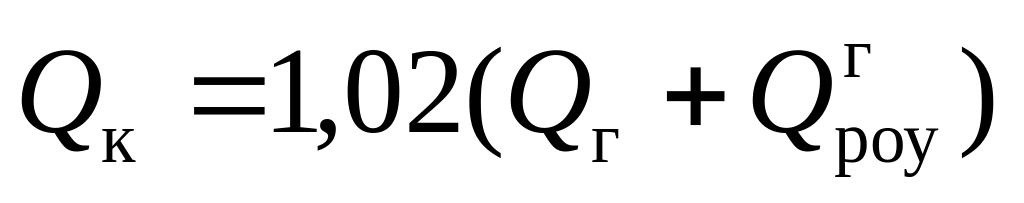

Выработка тепла котлами, ГДж,

, (для КЭС ).

Годовой расход тепла:

Q = (43 h_у + 1,69N h_у ) n 4.19 =

=(43 6200+1,69 6200 300) 7 4,19=100,015 10⁶

(уравнение выписано из [1] табл.П10)

=1,02 100,015 10⁶=102,015 10⁶ ГДж

КПД теплового потока

КПД котла = 0,94

Годовой расход условного топлива парогенераторами:

Удельный расход условного топлива на выработку электроэнергии

Годовой расход натурального топлива парогенераторами, м³:

4.3. Расчет годового расхода электроэнергии на собственные нужды

Расход электроэнергии на собственные нужды ТЭС определяется на основе удельных расходов электроэнергии по отдельным группам механизмов собственных нужд (табл. П11). Следует сгруппировать их по цехам.

Котельный цех

1. Топливоприготовление .

2. Тягодутьевые устройства .

Удельный расход электроэнергии устанавливается на 1 т пара, вырабатываемого парогенератором. Количество пара можно рассчитать по выражению

3. Гидрозолоудаление .

4. Питательные электронасосы .

Турбинный цех

1. Циркуляционные насосы .

2. Конденсатные и дренажные насосы .

3. Прочие потребители

Суммарный расход электроэнергии на собственные нужды

Коэффициент расхода электроэнергии на собственные производственные нужды:

Технико-экономические показатели КЭС

1. Удельный расход условного топлива на отпущенную электроэнергию, кг усл.топ./(кВт^.ч),

2. КПД брутто котельного цеха

3. КПД теплового потока

Расход тепла на собственные нужды:

_{Расход тепла на турбинный цех:}

_{Расход тепла на котельный цех:}

4. КПД нетто парогенераторного цеха

,

где  количество тепла, затрачиваемое на производство электроэнергии, израсходованной на собственные нужды котельного цеха, ГДж,

,

здесь  КПД брутто турбинного цеха

Количество тепла, затрачиваемое на производство электроэнергии, израсходованной на собственные нужды котельного цеха, ГДж,

5. КПД нетто турбинного цеха КЭС

6. КПД брутто КЭС

7. КПД нетто КЭС

5.Схема управления кэс, расчет годового фонда оплаты труда персонала

5.1. Расчет численности персонала

Годовой фонд оплаты труда состоит из годового тарифного фонда оплаты труда и премий, надбавок и доплат.

Годовой тарифный фонд оплаты труда рассчитывают на основе месячных тарифных ставок среднего разряда по каждой категории персонала и численности персонала по категориям.

Средства, направляемые на оплату труда, рассчитываются исходя из фактической численности персонала (нормативной численности – при проектировании).

Численность руководителей, производственного персонала при управлении, эксплуатационных руководителей, специалистов и служащих определяется по таблицам 19-21 инструкции:

Численность руководителей КЭС (таблица19):

= 54(чел.)

Численность производственного персонала при управлении (таблица 20):

= 36(чел.)

Численность эксплуатационных специалистов (таблица 21):

=73(чел).

Численность специалистов, относящихся к вахтенному персоналу, составит 60% от численности эксплуатационных специалистов и служащих, к невахтенному – остальные 40%.

= 0,7∙73 = 51 (чел.)

= 73-51 = 22(чел)

Численность эксплуатационного персонала (таблица 22):

= 560(чел.)

Численность эксплуатационных рабочих:

= 560 – 73 – 36 – 52 = 397(чел.)

Численность ремонтного персонала (таблица 22):

= 986(чел.)

Численность руководителей и специалистов ремонтных цехов составляет 10% от :

= 0,1∙ 986= 99(чел.)

Тогда численность ремонтных рабочих равна:

= 986 – 99 = 887(чел)

Среднегодовая оплата труда ( в исходных данных):

З_ср.г.= 32000 руб/чел в год

Годовой фонд оплаты труда для каждой категории персонала рассчитывается по формуле:

= З_ср.г.∙ Ч_i

Результаты расчетов представлены в таблице:

Сводная ведомость по труду и его оплате

№ п/п	Категории персонала	Числен-ность, чел.	Среднегодовая тарифная ставка среднего разряда, руб/чел	Фонд оплаты труда, руб/год.
1	Руководители	54	32000	1728000
2	Эксплуатационный персонал Производственный персонал при управлении Эксплуатационные руководители, специалисты и служащие производственных цехов, в т.ч. Вахтенный персонал Невахтенный персонал Эксплуатационные рабочие	36 73 51 22 397	32000 32000 32000 32000 32000	1152000 2336000 1632000 704000 12704000
3	Ремонтный персонал, в т.ч. руководители, специалисты и служащие ремонтные рабочие	986 99 887	32000 32000 32000	3168000 28384000
	Всего	1546	32000	49472000

6. Планирование себестоимости электрической и тепловой энергии на ТЭС

На действующих ТЭС предусматривается следующая группировка затрат по статьям калькуляции:

1. топливо на технологические цели ;

2. вода на технологические цели ;

3. основная оплата труда производственных рабочих ;

4. дополнительная оплата труда производственных рабочих ;

5. отчисления на социальное страхование и другие социальные нужды с оплаты труда производственных рабочих ;

6. расходы по содержанию и эксплуатации оборудования ;

7. цеховые расходы ;

8. общестанционные расходы ;

9. отчисления в страховой фонд ;

10. отчисления в фонд научно-исследовательских и опытно-конструкторских работ .

6.1. Топливо на технологические цели

Количество отпущенной эл. энергии, МВт ч:

Э₀=Э_в-Э_в k_сн=13020000-13020000 0,072=12,08 10⁶

Топливная составляющая себестоимости электроэнергии

6.2. Затраты на воду для технологических целей

0. 6.3. Затраты на оплату труда производственных рабочих

1.

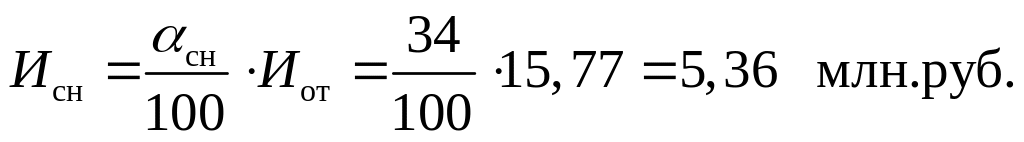

2. 6.4. Отчисление на социальное страхование и другие социальные нужды

3.

5. 6.5. Расходы по содержанию и эксплуатации оборудования

Эта статья включает амортизационные отчисления на полное восстановление производственного оборудования и транспортных средств и затраты на их капитальный и текущий ремонты , принимаемые в долях от стоимости оборудования, и прочие расходы, составляющие 10 % от величины затрат на амортизацию и ремонт оборудования.

Таким образом, можно использовать выражение:

6.6. Цеховые расходы

В эту статью включаются затраты на обслуживание цехов и управление ими: амортизация , ремонт зданий и инвентаря, расходы на оплату труда с начислениями на нее эксплуатационных руководителей, специалистов и служащих, не относящихся к вахтенному персоналу .

Суммарные затраты

6.7. Общестанционные расходы

К этой статье относят расходы на оплату труда с начислениями руководителей и специалистов при управлении, расходы по командировкам, затраты на ремонт, содержание и амортизацию зданий и сооружений общестанционного назначения, некоторые виды налогов, и проценты за банковский кредит, услуги охраны и связи, расходы на подготовку кадров и др.:

,

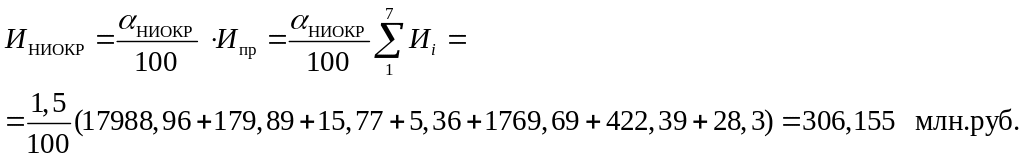

1. 6.8. Отчисления в фонд научно-исследовательских и опытно-конструкторских работ

Размер отчислений в этот фонд определяется долей, , от суммарных затрат на производство энергии , рассчитанных в ст. 1÷7,

0. 6.9. Отчисления в страховой фонд

Ежегодные отчисления в страховой фонд определяются в долях, , от стоимости товарной продукции (ТП):

На основании данных п.п. 6.16.9 выполняется расчет себестоимости энергии, табл. 4.

Таблица 4

Калькуляция себестоимости электроэнергии на КЭС

Каждая составляющая себестоимости электроэнергии определяется как

,

где − затраты по i-й статье расходов;

− количество отпущенной электроэнергии с шин КЭС.

При этом

Структура определяется следующим образом:
